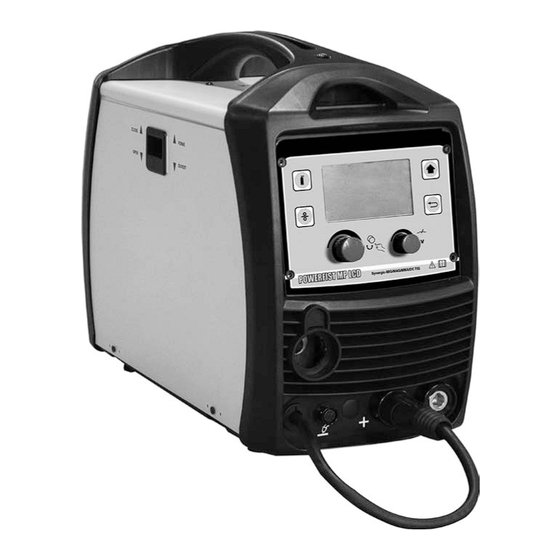

Power Fist 8785115 User Manual

200a multi-process welder with lcd display
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

V4.0
200A Multi-Process
Welder with LCD Display
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
8785115

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 8785115 and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist 8785115

Summary of Contents for Power Fist 8785115

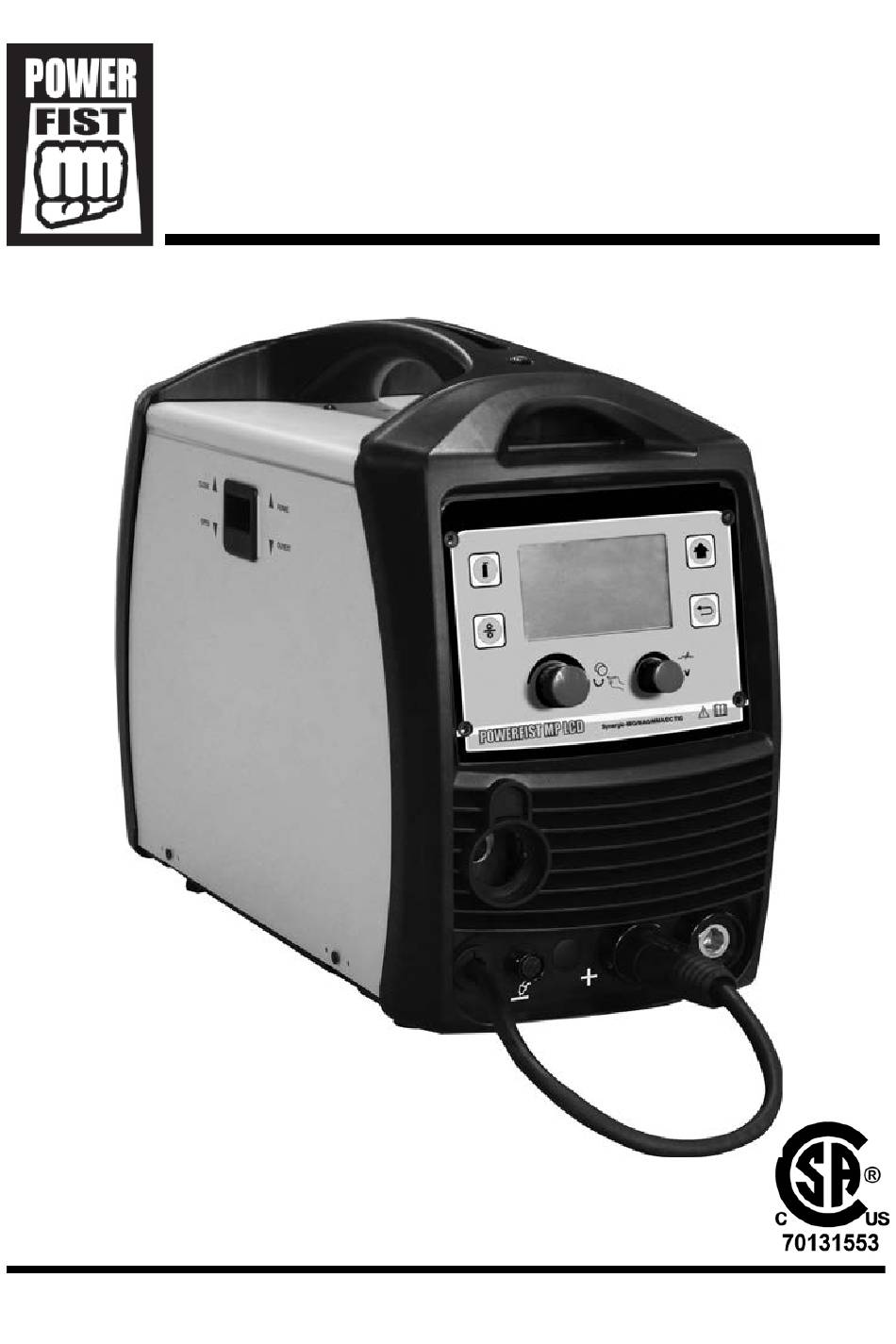

  • Page 1 V4.0 8785115 200A Multi-Process Welder with LCD Display User Manual Please read and understand all instructions before use. Retain this manual for future reference.
