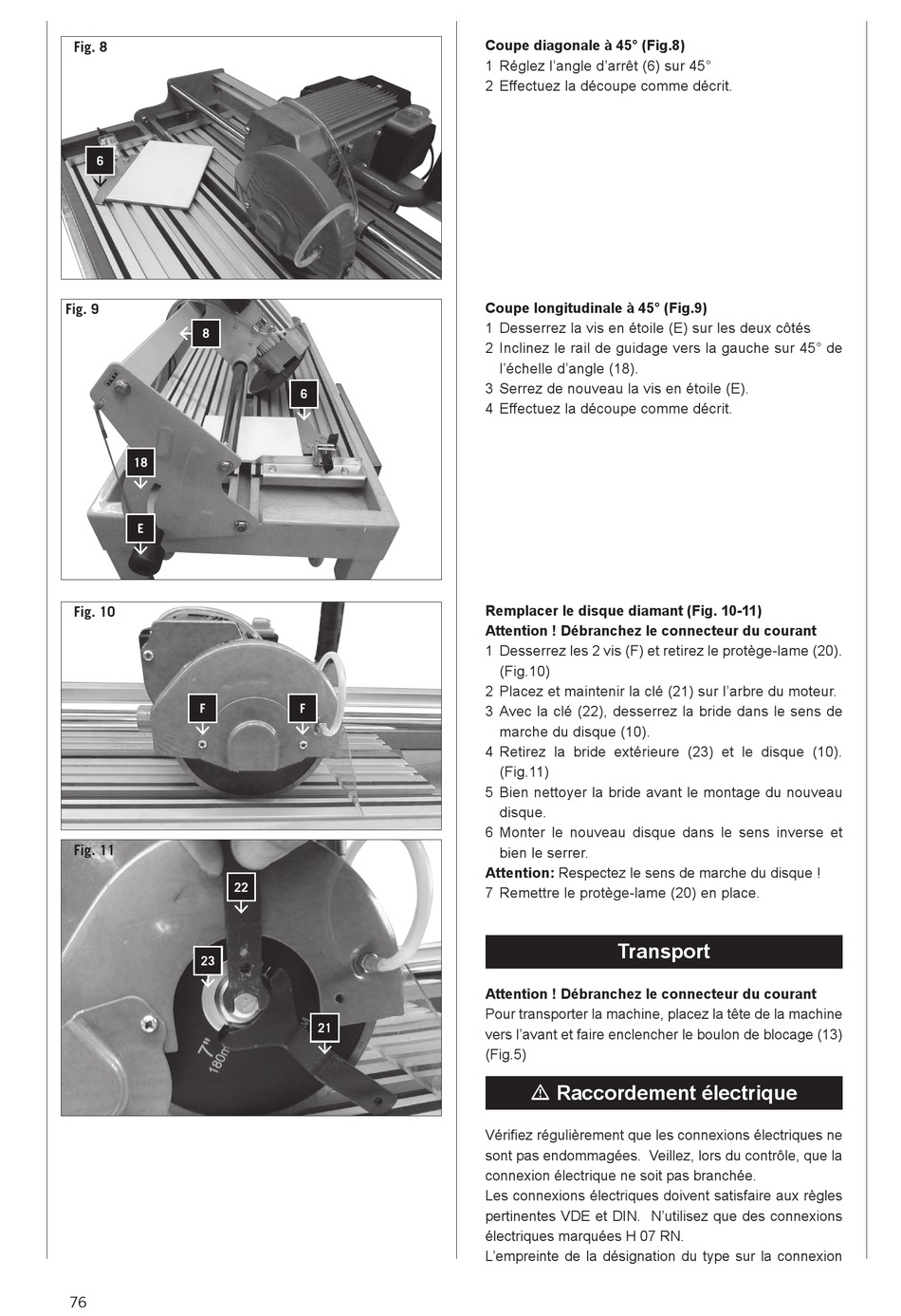

Scheppach fs 850 Translation From The Original Manual page 76

Fig. 8
6
Fig. 9
8
18
E
Fig. 10
F
Fig. 11
22
23
76
6
F
21
Coupe diagonale à 45° (Fig.8)
1 Réglez l'angle d'arrêt (6) sur 45°
2 Effectuez la découpe comme décrit.
Coupe longitudinale à 45° (Fig.9)
1 Desserrez la vis en étoile (E) sur les deux côtés
2 Inclinez le rail de guidage vers la gauche sur 45° de
l'échelle d'angle (18).
3 Serrez de nouveau la vis en étoile (E).
4 Effectuez la découpe comme décrit.
remplacer le disque diamant (Fig. 10-11)
attention ! Débranchez le connecteur du courant
1 Desserrez les 2 vis (F) et retirez le protège-lame (20).
(Fig.10)
2 Placez et maintenir la clé (21) sur l'arbre du moteur.
3 Avec la clé (22), desserrez la bride dans le sens de
marche du disque (10).
4 Retirez la bride extérieure (23) et le disque (10).
(Fig.11)
5 Bien nettoyer la bride avant le montage du nouveau
disque.
6 Monter le nouveau disque dans le sens inverse et
bien le serrer.
attention: Respectez le sens de marche du disque !
7 Remettre le protège-lame (20) en place.
Transport
attention ! Débranchez le connecteur du courant
Pour transporter la machine, placez la tête de la machine
vers l'avant et faire enclencher le boulon de blocage (13)
(Fig.5)
m raccordement électrique
Vérifiez régulièrement que les connexions électriques ne
sont pas endommagées. Veillez, lors du contrôle, que la
connexion électrique ne soit pas branchée.
Les connexions électriques doivent satisfaire aux règles
pertinentes VDE et DIN. N'utilisez que des connexions
électriques marquées H 07 RN.
L'empreinte de la désignation du type sur la connexion
