2. CONNEXIONS

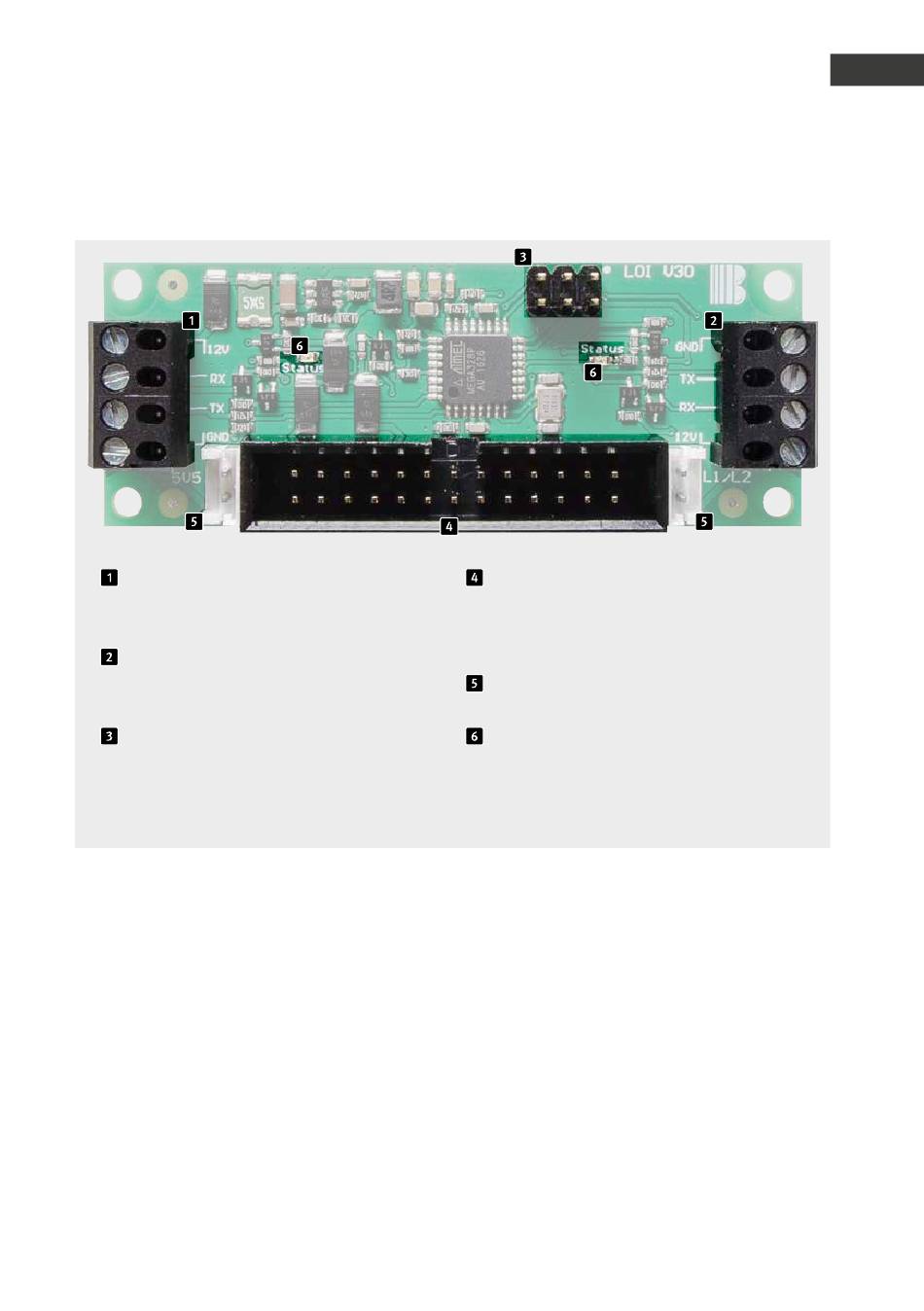

Borne de raccordement bus 1 (via câble
de raccordement fourni avec l'électro-
nique de base IP)
Borne de raccordement bus 2 (raccorde-
ment à la borne 2) à d'autres modules de
bus. La ligne est à fournir par le client)
Connexion pour les appareils Triphonie
(avec câble plat fourni pour l'alimentation
du module de porte Triphonie)
2.1. Étendue de la livraison
▸
Module 20-3117/21-3117/ 20-3118/21-3118
▸ Câble de raccordement électronique de base
IP (40 cm, 4 brins)
▸
Câble plat 6 pôles (50 cm en cas d'utilisation
de l'électronique de base Triphony 40-0006)
▸
Câble plat 26 broches (50 cm en cas d'utili-
sation de l'électronique de base analogique
avec 20-0061)
▸
Notice
www.behnke-online.fr
Notice adaptateur réseau sécurisé / adaptateur portier sécurisé
Raccordement analogique BT avec alimenta-
tion supplémentaire (utiliser le câble plat
fourni 20-0061 et alimentation supplémen-
taire requise)
Raccordement analogique BT sans alimenta-
tion supplémentaire (seulement 2 LEDs)
LEDs d'état
