Anleitung Handicap 20-3117 / 21-3117, 20-3118 / 21-3118
D

Inbetriebnahme mit analoger Basiselektronik

inbetriebnAhMe Mit AnAloger bAsiseleKtroniK
3.
3.1. 20-0001, 20-0002, 20-0043, 20-0041 in Verbindung mit
Elektronik erweiterung 20-0061

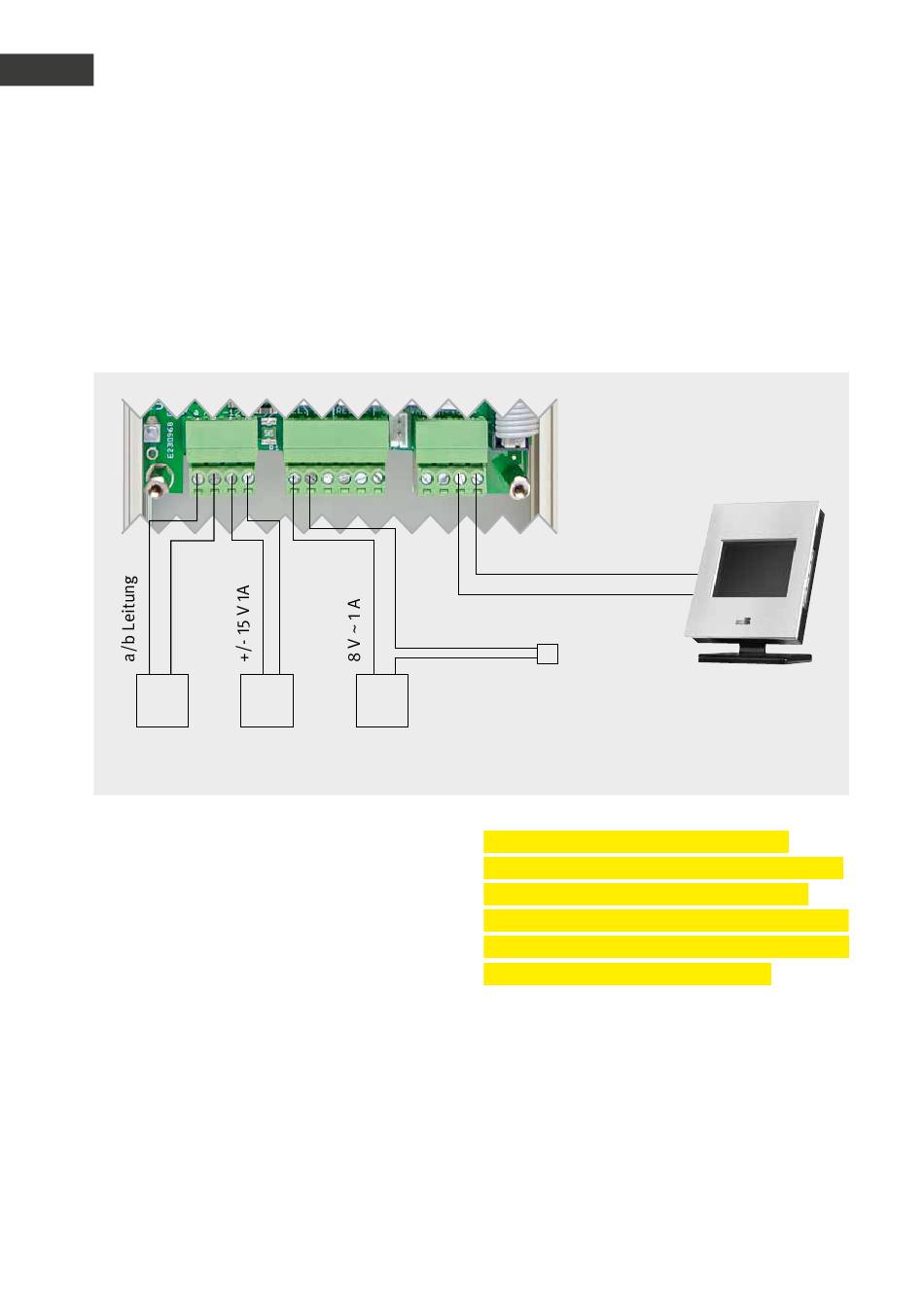

Anschluss
TK-Anlage
Anschlussinterface Behnke Türstation
Anschlüsse
▸
Türöffner an Relais 1 anschließen
(nur bei Bedarf )
▸
15 V= anschließen (zwingend erforderlich)
▸ Sollte eine Kamera in der Türstation integriert
sein, bitte das Videosignal an einen Monitor
auflegen (Videosignal gegebenenfalls mit Relais
2 verschalten – siehe Hinweis auf Seite 4)
▸
Telefonleitung anschließen (zwingend erfor-
derlich)
6
Steckernetz- Türöffner
teil (pot. frei)
Masse
Video Signal
Netzteil
Türöffner
(bauseitig)
Achtung: Beachten Sie bitte, sollten Sie
mehrere Türstationen verwenden, dass für jede
Türstation ein separates Netzteil sowie ein
separater a/b-Port an der Telefonanlage verwen-
det werden muss (galvanische Trennung – siehe
dazu auch Anleitung Basiselektronik)!
Monitor alternativ
