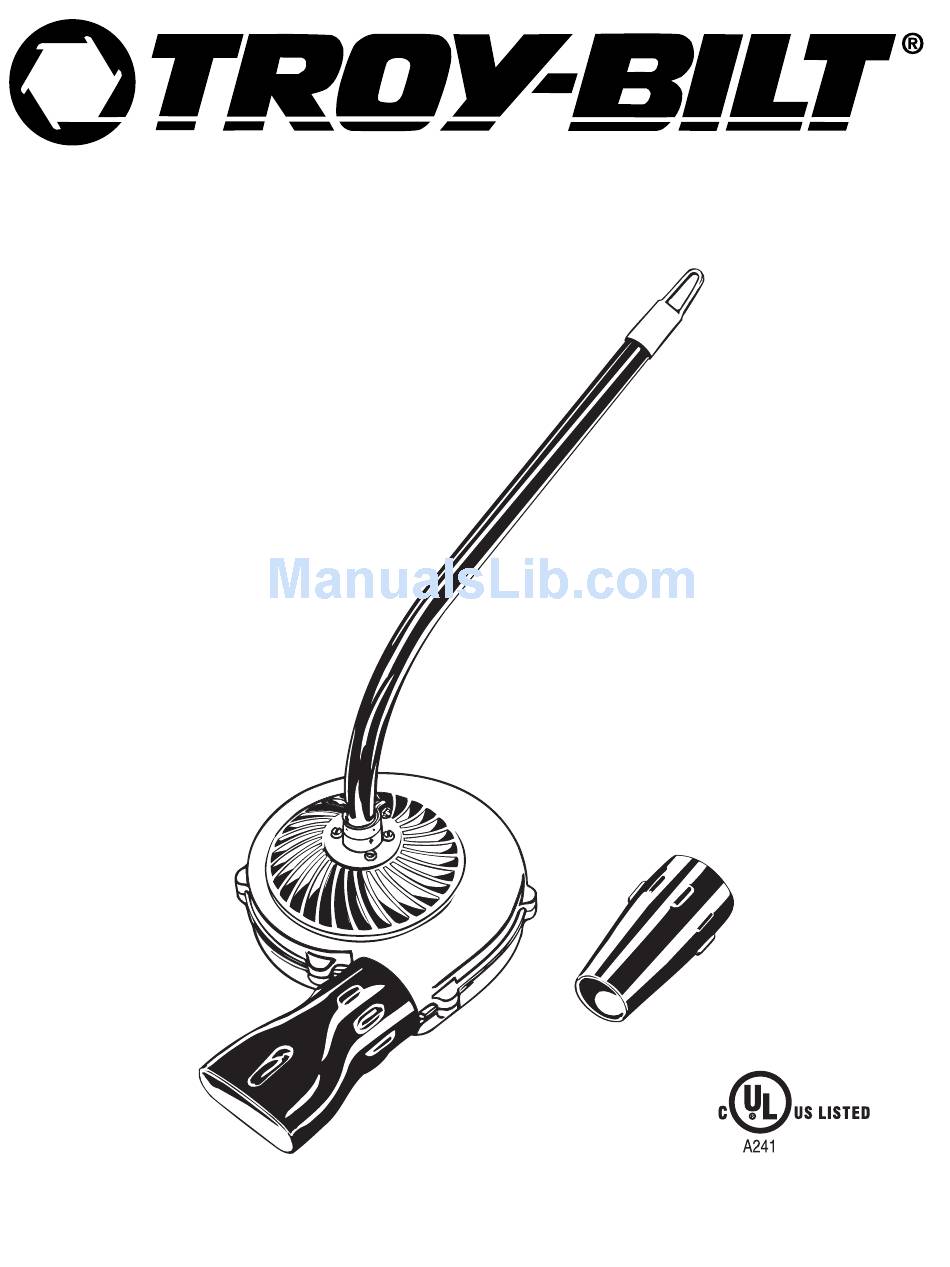

- Page 1 Operator’s Manual Turbo Blower TBTB IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY TROY-BILT LLC, P.O. BOX 361131, CLEVELAND, OH 44136-0019 P/N 769-00426A (5/05)
-
Page 2: Table Of Contents
We reserve the right to make changes at any time without notice. Copyright ©2002 MTD SOUTHWEST INC All Rights Reserved. Troy-Bilt® is a registered trademark of MTD PRODUCTS INC SERVICE INFORMATION Service on this unit both within and after the warranty period should be performed only by an authorized and approved service dealer. -
Page 3: Rules For Safe Operation
The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding. The safety warnings do not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures. -
Page 4: Save These Instructions
• Inspect all extension cords and the unit power connection periodically. Look closely for deterioration, cuts or cracks in the insulation. Also inspect the connections for damage. Replace the cords if any defects or damage appear. • Prevent disconnection of the turbo blower powerhead from extension cord during operation by using a plug- receptacle retaining strap, connector, or by making a knot as shown below:... -
Page 5: Safety And International Symbols
SAFETY AND INTERNATIONAL SYMBOLS This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING • SAFETY ALERT SYMBOL Indicates danger, warning, or caution. -
Page 6: Know Your Unit
RULES FOR SAFE OPERATION KNOW YOUR UNIT APPLICATIONS With Turbo Blower Add-On: • Up to 145 MPH Velocity Air Flow for Fast Clearing of Large Areas. • Flare Nozzle for Large Areas. • Concentrated Nozzle for Hard to Reach Places. Hanger Shaft Housing Housing/Air intake... -
Page 7: Operating Instructions
Snow Thrower ......TBST Turbo Blower ......TBTB Tree Pruner . -
Page 8: Interchanging Nozzles
WARNING: To avoid serious personal injury, do not insert hands into nozzles when removing or installing them. INTERCHANGING NOZZLES Use the following instructions to attach or interchange the two nozzles (Figs. 4 and 5). Flare Nozzle Indexing Button on inside of nozzle Fig. - Page 9 REMOVING FLARE OR CONCENTRATOR NOZZLE FROM BLOWER HOUSING 1. Grasp the nozzle and turn it counterclockwise approximately 45˚ until the indexing button on the inside of the nozzle snaps out of the detent in the blower housing (Fig. 8). Pull the nozzle off of the blower housing. Indexing Button Fig.
-
Page 10: Maintenance And Repair Instructions
MAINTENANCE AND REPAIR INSTRUCTIONS STORAGE • Check unit before storage to be sure the equipment is in safe working condition. • Stop the engine or motor. • Store the unit indoors, in a dry and locked place, out of the reach of children. •... -
Page 11: Specifications
SPECIFICATIONS TURBO BLOWER ADD-ON Weight of Attachment: ..............3.375 lbs. (1.531 kg) Drive Shaft Housing . -
Page 12: Warranty
MANUFACTURER’S LIMITED WARRANTY FOR: The limited warranty set forth below is given by Troy-Bilt LLC with respect to new merchandise purchased and used in the United States, its possessions and territories. Troy-Bilt LLC warrants this product against defects in material and workmanship for a period of two (2) years... -
Page 13: Manuel De L'utilisateur
Manuel de L'utilisateur Turbosouffleuse TBTB IMPORTANT: LISEZ LES RÈGLES ET CONSIGNES DE SÉCURITÉ SOIGNEUSEMENT TROY-BILT LLC, P.O. BOX 361131, CLEVELAND, OH 44136-0019 P/N 769-00426A (5/05) - Page 14 V. Garantie....... . F12 CONTENU DE L'EMBALLAGE Cet appareil comporte les éléments suivants : • Accessoire de turbosouffleuse TBTB • Embout évasé • Embout concentrateur •...
-
Page 15: Consignes De Sécurité
Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter les dangers de par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents. - Page 16 • CORDONS : assurez-vous que votre cordon est en bon état et assez solide pour transporter le courant nécessaire à l'appareil. Il peut sinon provoquer une chute de tension entraînant une panne de courant et une surchauffe. Reportez-vous au calibre de cordon recommandé dans le manuel de l’utilisateur de l’appareil motorisé.
-
Page 17: Symboles De Sécurité Et Internationaux
SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX Ce manuel d’utilisation décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consulter le manuel d’utilisation pour les informations concernant la sécurité, l’assemblage, le fonctionnement, l’entretien et les réparations. SYMBOLE SIGNIFICATION •... -
Page 18: Familiarisez-Vous Avec Votre Appareil
FAMILIARISEZ-VOUS AVEC L’APPAREIL APPLICATIONS Avec l'accessoire de turbosouffleuse : • Vitesse de l'air de 235 km/h (145 mi/h) max. permettant de nettoyer de larges surfaces. • Embout évasé pour les larges surfaces. • Embout concentrateur pour emplacements difficiles d'accès. Corps de l'arbre Embout évasé... -
Page 19: Montage Du Coupleur
Désherbeuse à arbre droit ....TBSS Souffleuse à neige ......TBTB Élagueuse . -
Page 20: Échange D'embouts
AVERTISSEMENT : pour éviter des blessures graves, ne mettez pas les mains dans les em-bouts lorsque vous retirez ou installez ceux-ci. ÉCHANGE D'EMBOUTS Suivez les instructions suivantes pour fixer ou échanger les deux embouts (Fig. 4 et 5). Embout évasé Bouton de positionnement à... - Page 21 RETRAIT DE L'EMBOUT ÉVASÉ OU CONCENTRATEUR DU BOÎTIER DE LA SOUFFLEUSE 1. Saisissez l'embout et tournez-le dans le sens contraire des aiguilles d'une montre d'environ 45˚ jusqu'à ce que le bouton de positionnement à l'intérieur de l'embout sorte de la détente dans le boîtier de la souffleuse (Fig.
-
Page 22: Entreposage
ENTREPOSAGE • Vérifiez l’appareil avant de le ranger pour vous assurer qu’il est en bon état de fonctionnement. • Arrêtez le moteur. • Rangez l'appareil à l'intérieur, dans un lieu sec et verrouillé, hors de portée des enfants. • Conservez les étiquettes de sécurité et d’utilisation ou remplacez-les au besoin. -
Page 23: Caractéristiques
CARACTÉRISTIQUES ACCESSOIRE DE TURBOSOUFFLEUSE Poids de l'accessoire : ..............1,531 kg (3,375 lb) Logement de l'arbre d'entraînement . -
Page 24: Garantie
États-Unis, ses possessions et territoires. Troy-Bilt LLC garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d'achat initiale et elle se réserve le choix de réparer ou de remplacer, à... -
Page 25: Manual Del Operador
Manual Del Operador Turbosoplador TBTB IMPORTANTE: LEA LAS REGLAS DE SEGURIDAD E INSTRUCCIONES DETENIDAMENTE TROY-BILT LLC, P.O. BOX 361131, CLEVELAND, OH 44136-0019 P/N 769-00426A (5/05) -
Page 26: Entretien
Nos reservamos el derecho de hacer cambios en cualquier momento sin previo aviso. Copyright© 2002 MTD SOUTHWEST INC Todos los derechos reservados. Troy-Bilt® es una marca registrada de MTD SOUTHWEST INC ENTRETIEN L’entretien de cet appareil pendant et en dehors de la période de garantie devrait être réalisé... -
Page 27: Normas Para Una Operación Segura
NORMAS PARA UNA OPERACIÓN SEGURA Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de seguridad no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen no substituyen las medidas adecuadas de prevención de accidentes. - Page 28 NORMAS PARA UNA OPERACIÓN SEGURA • Inspeccione con frecuencia todos los cables de extensión y la conexión de la unidad a la corriente. Revise con cuidado para ver si hay deterioros, cortes o grietas en el aislamiento. Inspeccione también las conexiones para ver si han sufrido daños.
-
Page 29: Símbolos De Seguridad E Internacionales
NORMAS PARA UNA OPERACIÓN SEGURA SÍMBOLOS DE SEGURIDAD E INTERNACIONALES Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación. -
Page 30: Conozca Su Unidad
NORMAS PARA UNA OPERACIÓN SEGURA CONOZCA SU UNIDAD APLICACIONES Con aditamento turbosoplador: • Hasta 235 km/h (145 mi/h) de Velocidad del Flujo de Aire para el Despeje Rápido de Áreas Extensas. • Boquilla ancha para áreas extensas. • Boquilla concentradora para lugares de difícil acceso. Suspensor Cubierta del eje Cubierta/Toma de aire... -
Page 31: Instrucciones De Operación
INSTRUCCIONES DE OPERACIÓN ENSAMBLAJE DEL ACOPLADOR Los siguientes accesorios Troy-Bilt también están disponibles para su unidad: Soplador/Aspirador ......TBBV Cultivador . - Page 32 INSTRUCCIONES DE OPERACIÓN ADVERTENCIA: Para evitar lesiones personales graves, no ponga las manos dentro de las boquillas cuando las quite o las ponga. CAMBIO DE BOQUILLAS Siga las siguientes instrucciones para poner o cambiar las dos boquillas (Figuras 4 y 5). Botón de indexado dentro de la...
- Page 33 INSTRUCCIONES DE OPERACIÓN DESCONEXIÓN DE LA BOQUILLA ANCHA O LA CONCENTRADORA DE LA CUBIERTA DEL SOPLADOR 1. Agarre la boquilla y voltéela hacia la izquierda aproximadamente 45˚ hasta que el botón de indexado dentro de la boquilla desencaje del anclaje de la cubierta del soplador (Fig.
-
Page 34: Almacenamiento
INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN ALMACENAMIENTO • Examine la unidad antes de que la guarde para que compruebe que el equipo se encuentre en buen estado de funcionamiento. • Pare el motor. • Guarde la unidad bajo techo en un lugar seco y asegurado, lejos del alcance de los niños. - Page 35 REPLACEMENT PARTS - MODEL TBTB TURBO BLOWER ADD-ON Item Part No. 791-612605 753-1218 791-181852 791-145569 791-153597 791-181853 791-181996 791-181560 791-181636 791-181634 791-181635 791-181637 791-181997 791-181345 791-181632 791-181633 Description Hanger Drive Shaft Housing Assembly Drive Shaft Assembly Anti-Rotation Screw Lower Clamp Assembly...
- Page 36 Los daños ocasionados por la instalación o el uso de cualquier accesorio o aditamento que no esté aprobado por Troy-Bilt y que sea usado con el (los) producto(s) contemplados en este manual, anularán la garantía con respecto a cualquier daño resultante.
