9. Changement de l'élément therm.
Ergo tool
9.1 Contrôle de continuité de l'élément
thermique (ill. 7)
Il faut pouvoir mesurer une résistance intérieure
de 6 Ohm (lorsque le fer est froid) entre le point
de repère 1 et le point de repère 3.
Lors d'une interruption, on remplacera l'élément
thermique (voir ci-dessous).

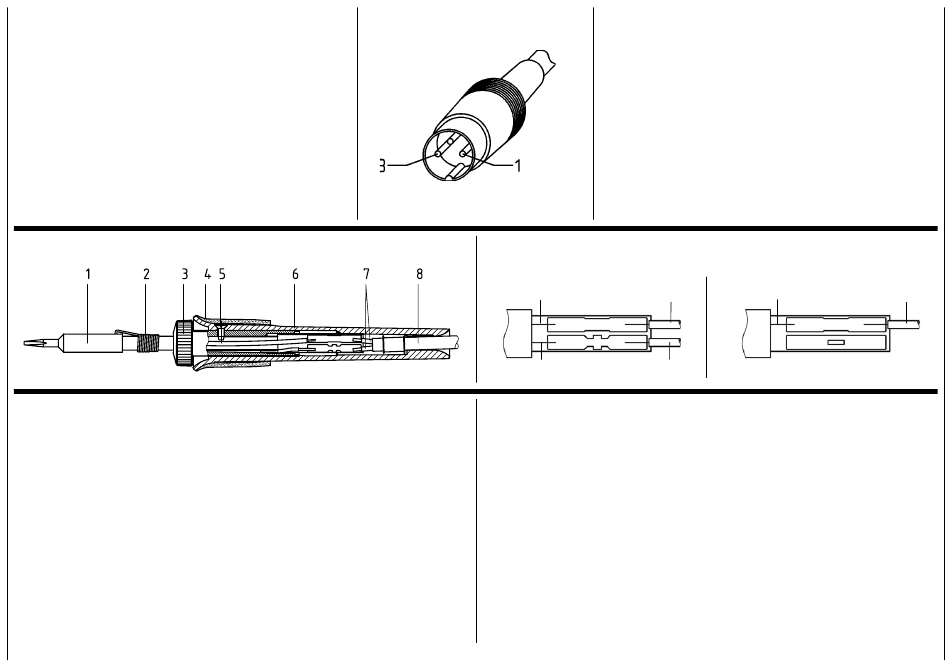

ill. 8 / рис. 8
Ergo tool
9.2 Changement de l'élément thermique / Rem-
placement de la conduite de raccordement (ill. 8)
9.2.1 Séparer le fer à souder de la station.
9.2.2 Retirer la panne refroidie (pos. 1) et la fixation (pos. 2) de
l'élément thermique (pos. 3).
9.2.3 Dévisser la vis de fixation du manche (pos. 5).
9.2.4 Retirer le manche (pos. 6).
9.2.5 Désouder la connexion soudée entre l'élément thermique (pos. 3)
et les fils de raccordement (pos. 7).
9.2.6 Changer l'élément thermique (pos. 3) ou la conduite de
raccordement (pos. 8).
9.2.7 Monter l'appareil dans le sens inverse des opérations.
ill. 7 / рис. 7
Ergo tool
ill. 9 / рис. 9
résistance blanc/
белый: нагревательный элемент
Terre rouge /
земля красный
9.2 Замена нагревателя /
замена шнура (рис. 8)
9.2.1 Отключите кабель паяльника от управляющего блока.
9.2.2 нагревательного элемента (3).
9.2.3 Вывинтите зажимной винт (5) из рукоятки паяльника.
9.2.4 Выньте нагревательный модуль нагревателя (6) из рукоятки
паяльника.
9.2.5 Ослабьте винты соединителя (7) проводов (7) нагревательного
элемента (3).
9.2.6 Замените нагревательный элемент (3) или шнур (8).
9.2.7 Соберите конструкцию в обратном порядке.
25
9. Замена нагревателя в паяльнике
Ergo tool
9.1 Проверка целостности нагревателя
(рис. 7)
Сопротивление нагревательного элемента
измеряется омметром на контактах 1 и 3
штеккера. Оно должно быть около 6 Ом при
комнатной температуре.
При обрыве цепи нагреватель подлежит
замене (см. ниже).
Affectation du branchement
Порядок соединения
résistance blanc/
bleu/
синий белый: нагревательный элемент
blanc / белый
noir/
черный
