9. Heizkörperwechsel
Ergo tool

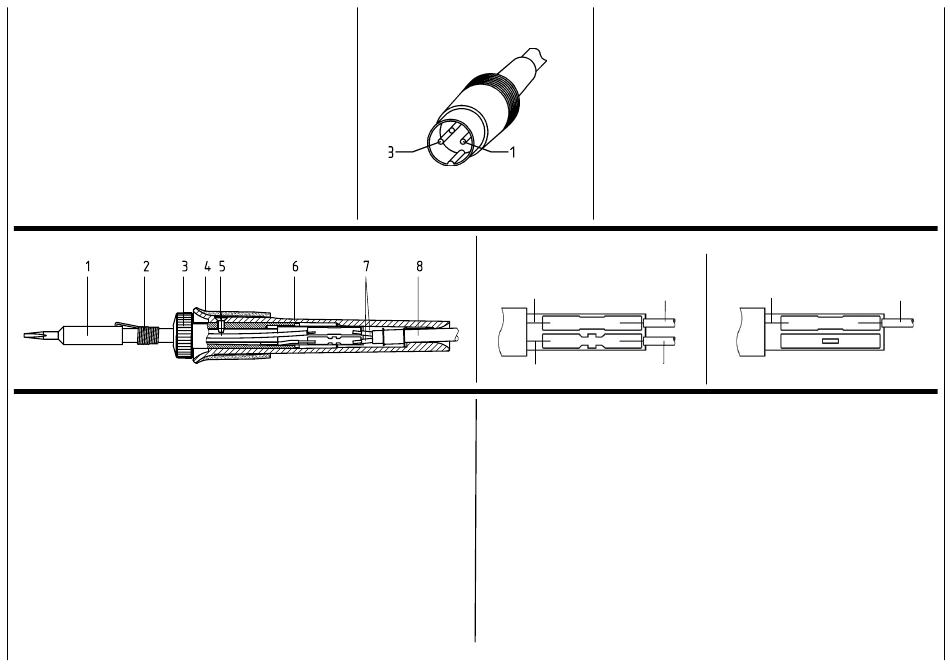

9.1 Durchgangsprüfung Heizkörper
(Abb. 7)
Zwischen Messpunkt 1 und 3 sollten 6 Ohm
(bei kaltem Lötkolben) Durchgangswiderstand
messbar sein.
Bei Unterbrechung ist der Heizkörper zu
erneuern (siehe unten).
Abb. 8 / fig. 8
Ergo tool
9.2 Heizkörperwechsel / Austausch der Anschlußleitung
(Abb. 8)
9.2.1 Lötkolben von der Station trennen.
9.2.2 Abgekühlte Lötspitze (Pos. 1) und Spitzenbefestigung (Pos. 2) vom
Heizkörper (Pos. 3) abziehen.
9.2.3 Griffbefestigungsschraube (Pos. 5) herausdrehen.
9.2.4 Griff (Pos. 6) abziehen.
9.2.5 Lötverbindung (Pos. 6) zwischen Heizkörper (Pos. 3) und
Anschlussdrähten (Pos. 7) lösen.
9.2.6 Heizkörper (Pos. 3) bzw. Anschlussleitung (Pos. 8) wechseln.
9.2.7 Zusammenbau in umgekehrter Reihenfolge.
Abb. 7 / fig. 7
Ergo tool
Abb. 9 / fig. 9
Heizkörper weiß/
heating element white
Erdleiter rot/earth red
9.2 Heating element replacement / replacement of lead
(fig. 8)
9.2.1 Separate soldering iron from station.
9.2.2 Extract cooled tip (No.1) and tip fastener (No.2) from heating ele-
ment (No.3).
9.2.3 Unscrew grip-securing screw (No.5).
9.2.4 Remove grip (No.6).
9.2.5 Loosen the screws on the connector (No. 6) between heating element
(No. 3) and connection wires (No. 7).
9.2.6 Replace heating element (No.3) or lead (No.8).
9.2.7 Reassemble in reverse order.
10
9. Heating element replacement
Ergo tool
9.1 Continuity check for heating element
(fig. 7)
The continuity resistance between measuring
points 1 and 3 should be 6 Ohm (at cool
soldering iron).
In the event of interruption, the heating element
is to be replaced (see below).
Anschlußbelegung / Pin assignment
Heizkörper weiß/
blau/blue heating element white
weiß/white
schwarz/
black
