Temperaturprofil
Ein Temperaturprofil (Programm) ist in
Abschnitte (Segmente) unterteilt. Jedes
Segment besteht aus Rampe (Aufheizen
oder Abkühlen) mit nachfolgender Hal-
tezeit.

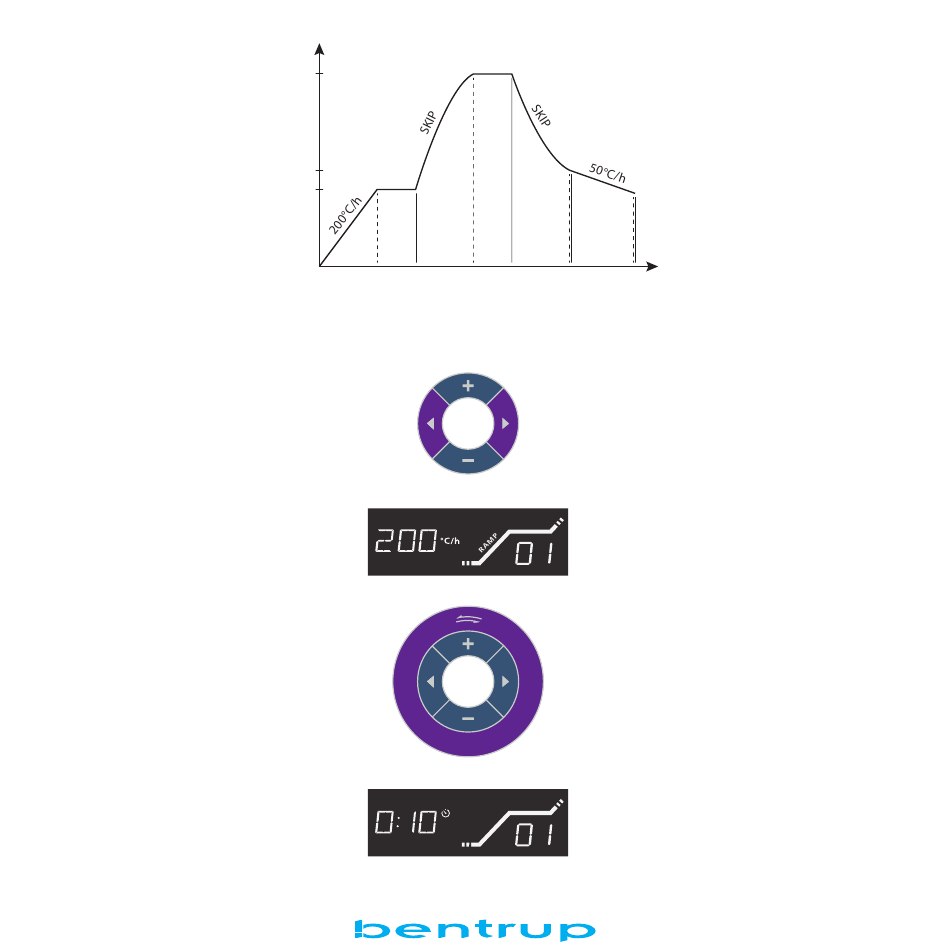

Nebenstehendes Programmbeispiel be-
steht aus 4 Segmenten, Segment 1 mit
geregeltem Aufheizen (200°C pro Stun-
de) mit 10 Minuten Haltezeit, danach
ungeregeltes Aufheizen (SKIP) usw.
Segment 3 und 4 erfordert in diesem Bei-
spiel keine Haltezeit, somit ist diese auf
0 gesetzt.
Das Temperaturprofil ist bei der TC707 völlig flexibel
und kann auch aus mehreren Aufheiz- und Abkühl-
sequenzen bestehen. Es sind bis zu 99 Programme
mit je 99 Segmenten verfügbar.
Programmeingabe
Wählen Sie mit den Pfeiltasten wie abgebildet das
erste Segment aus. Links erscheint der aktuell ein-
gestellte Wert. Pro Segment sind Aufheiz- bzw. Ab-
kühlrate (Anzeige RAMP), Endtemperatur der Rampe
(TEMP) und Haltezeit (DWELL) einstellbar. Während
der Programmeingabe blinkt die Segmentnummer.
Stellen Sie über die Tasten + und - den links an-
gezeigten Wert ein, im Programmbeispiel den Wert
200°C/h. Halten Sie die Tasten + bzw. - länger ge-
drückt, zählt der Wert automatisch hoch bzw. runter.
Ebenso kann der jeweils angezeigte Wert am Dial
über eine kreisende Fingerbewegung verändert wer-
den
(rechts
dargestellt).
Drücken Sie die Pfeiltaste nach rechts, um die
Endtemperatur des ersten Segments (400°C) und
nochmals nach Pfeiltaste rechts um die Haltezeit auf
dieser Temperatur (10 Minuten) einzustellen.
2
810°C
560°C
0:10
400°C
seg 1
seg 2
0:10
seg 3
seg 4
Temperature profile on TC707 is fully flexible and
may consists of multiple heat up and cooling se-
quences. Up to 99 programmes with 99 segments
each are available.
Entering a programme
Use the arrow keys as depicted to select the first
segment. The current value is shown on the display
left. Enter heat-up or cooling rate (RAMP is shown),
SEG
ending temperature of the ramp (TEMP) and dwell
time (DWELL). While entering programme values the
segment number is flashing.
Use the keys + or - to change the value if needed, in
the example given 200°C/h. Hold the key + or - for
fast modification of the value.
Alternatively modify the programme value by circling
your fingertip over the capacitive dial
Press the arrow right key to modify the final tempe-
DWELL
ratur of segment 1 to 400°C and again arrow right
to set the dwell time to 10 minutes.
SEG
Temperature Profile
A firing curve (programme) is divided in
multiple segments which each consists of
a ramp (heat up or cooling) followed by a
dwell on this temperature.
See left for a temperature profile consis-
ting of 4 segments. Segment 1 is a cont-
rolled heat up at 200°C/h followed by a
10 Minutes hold, thereafter uncontrolled
heating (SKIP) up to 810°C with again
10 minutes dwell etc.
In this example there is no dwell in seg-
ments 3 and 4 so it is set to 0.
(as
depicted).
