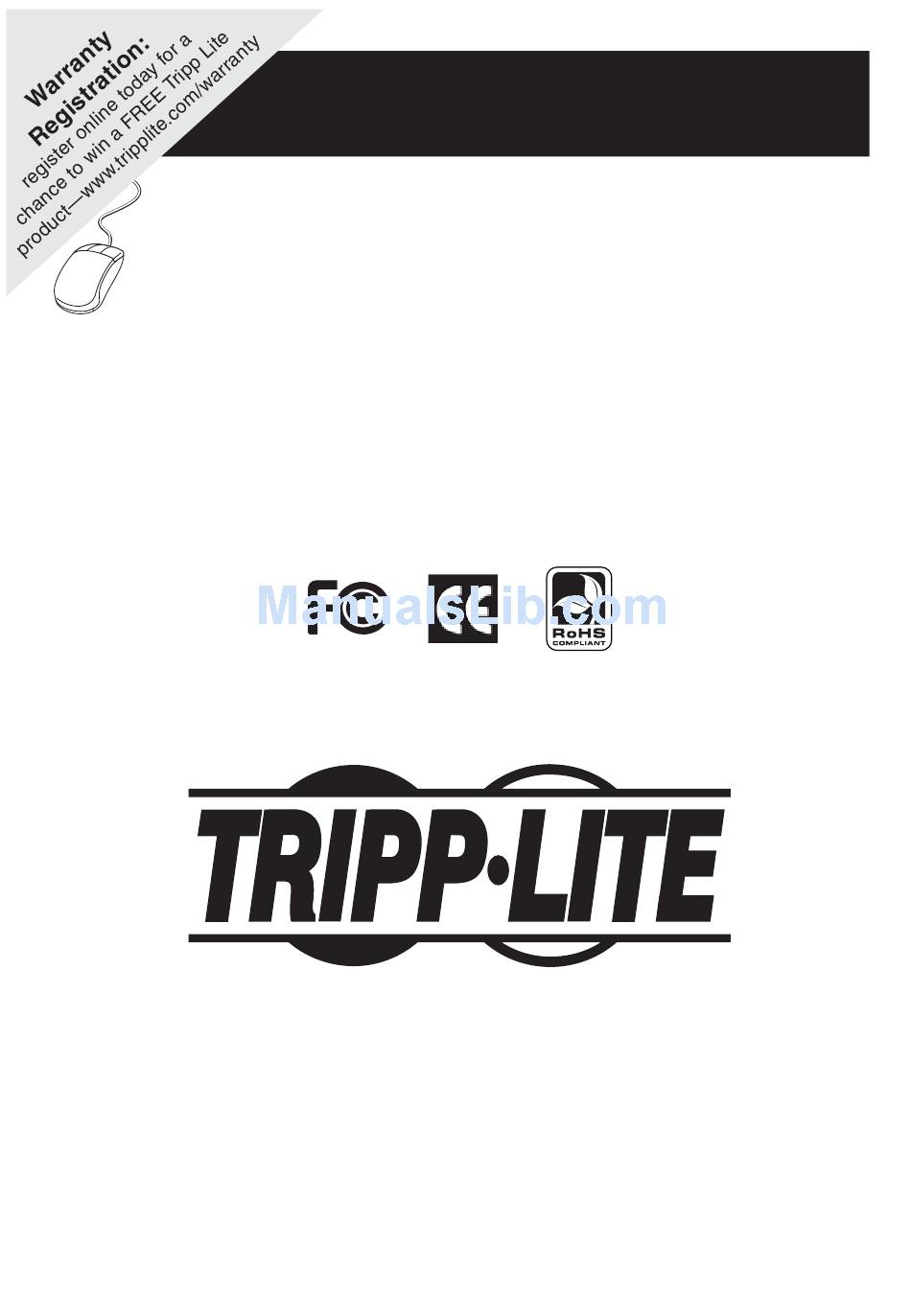

Owner's Manual
USB Cat5
Extender/Hub
Model: U224-1R4-R,
U224-4R4-R
Tripp Lite World Headquarters
1111 W. 35th Street, Chicago, IL 60609 USA
(773) 869-1234 • www.tripplite.com
NOTE: Follow these instructions to ensure proper operation and prevent damage to this device
and its connected equipment.
Copyright © 2008 Tripp Lite. All rights reserved.
All trademarks are the property of their respective owners.

Advertisement

Table of Contents
loading

Related Manuals for Tripp Lite U224-4R4-R

Summary of Contents for Tripp Lite U224-4R4-R

  • Page 1: English

    1111 W. 35th Street, Chicago, IL 60609 USA (773) 869-1234 • www.tripplite.com NOTE: Follow these instructions to ensure proper operation and prevent damage to this device and its connected equipment. Copyright © 2008 Tripp Lite. All rights reserved. All trademarks are the property of their respective owners.

  • Page 2: Table Of Contents

    Table of Contents 1. Package Contents 2. Optional Accessories 3. Product Features 4. Specifi cations 5. System Requirements 6. Panels Layout 6.1 U224-1R4-R 6.2 U224-4R4-R 7. Installation 8. Troubleshooting 9. Warranty English Español Français...

  • Page 3: Package Contents

    Tripp Lite U028-006 6 ft. USB 2.0 A to 4-pin mini-B gold device cable • Tripp Lite U029-006 6 ft. USB 2.0 A to 4-pin round mini-B gold device cable • Tripp Lite U030-006 6 ft. USB 2.0 A to 5-pin mini-B gold device cable 3.

  • Page 4: Specifi Cations

    64 MB RAM • Available USB Port 150 ft. (45m) Input: 100-240V, 50/60Hz, 0.4A Output: 5V, 2A Local Unit: USB 2.0 Remote Unit: USB 1.1 U224-1R4-R Local Unit: 3 U224-1R4-R Remote Unit: 1 U224-4R4-R Local Unit: 0 U224-4R4-R Remote Unit: 4...

  • Page 5: Panels Layout

    Power Jack — The included AC Adapter connects here Power LED — A red LED that indicates the local unit is connected to a powered-on computer. (U224-4R4-R only) USB Port LED — A green LED that indicates a USB device is connected to the corresponding port.

  • Page 6: Installation

    Remote Unit to indicate it is connected to the Local Unit) Connect the included AC Adapter to the Power Jack located on the U224- 1R4-R Local Unit or the U224-4R4-R Remote Unit. Plug into an available power source. Connect a USB device to any available Local USB port and/or connect a USB device to any available Remote USB port.

  • Page 7: Troubleshooting

    • If none of these solutions resolves your issue, contact Tripp Lite Technical Support at (773) 869-1234. 9. Warranty The equipment it manufactures to be free from defects in material and workmanship for the...
  • Page 8 Tripp Lite World Headquarters 1111 W. 35th Street, Chicago, IL 60609 USA (773) 869-1234 • www.tripplite.com...

  • Page 9: Español

    NOTA: Siga estas instrucciones para garantizar un funcionamiento adecuado e impedir que se dañe este dispositivo y sus equipos conectados. Copyright © 2008 Tripp Lite. Todos los derechos reservados. Todas las marcas comerciales son de propiedad de sus respectivos dueños.

  • Page 10: Español

    Índice 1. Contenidos del Embalaje 2. Accesorios Opcionales 3. Características del Producto 4. Especifi caciones 5. Requisitos del Sistema 6. Disposición de los Paneles 6.1 U224-1R4-R 6.2 U224-4R4-R 7. Instalación 8. Solución de Problemas 9. Garantía English Español Français...

  • Page 11: Contenidos Del Embalaje

    • Manual del Propietario 2. Accesorios Opcionales • Cables Cat5e serie N001 o N002 de Tripp Lite (Hasta 150 pies o 45m) • Cables Cat6 serie N201 de Tripp Lite (Hasta 150 pies o 45m) • Cables para dispositivo dorados USB 2.0 AB Serie U022 de Tripp Lite •...

  • Page 12: Especifi Caciones

    RAM de 64 MB • Puerto USB disponible 150 pies (45m) Entrada: 100-240V, 50/60Hz, 0.4A Salida: 5V, 2A Unidad Local: USB 2.0 Unidad Remota: USB 1.1 Unidad Local U224-1R4-R: 3 Unidad Remota U224-1R4-R: 1 Unidad Local U224-4R4-R : 0 Unidad Remota U224-4R4-R: 4...

  • Page 13: Disposición De Los Paneles

    Tomacorriente— Acá se conecta el adaptador CA incluido LED de Energía— LED rojo qe indica que la unidad local está conectada a una computadora encendida. (solo U224-4R4-R) LED de Puerto USB — LED verde que indica que hay un dispositivo USB conectado al puerto correspondiente.

  • Page 14: Instalación

    Conecte el adpatador CA incluido al tomacorriente situado en la unidad local U224-1R4-R o la unidad remota U224-4R4-R. Conecte en una fuente de energía disponible. Conecte un dispositivo USB a cualquier puerto USB local disponible o conecte un dispositivo USB a cualquier puerto USB remoto disponible.

  • Page 15: Solución De Problemas

    Si esto no da resultado, puede que su dispositivo USB no esté funcionando adecuadamente.Si ninguna de estas soluciones resuelve su problema, póngase en contacto con Soporte Técnico de Tripp Lite al (773) 869-1234. 9. Garantía El equipo se fabrica para que no presente fallas de materiales ni de fabricación durante el siguien- te período de garantía limitada:...
  • Page 16 Casa Matriz de Tripp Lite 1111 W. 35th Street, Chicago, IL 60609 EE.UU. (773) 869-1234 • www.tripplite.com...

  • Page 17: Français

    REMARQUE : Suivez ces instructions pour assurer une bonne performance et éviter l’ e ndommagement de cet appareil et des périphériques qui lui sont raccordés. Droits d’auteur (md) 2008 Tripp Lite. Tous droits réservés. Toutes les marques commerciales sont la propriété de leurs titulaires respectifs.
  • Page 18 Table des matières 1. Contenu de l’emballage 2. Accessoires en option 3. Défi nition produit 4. Spécifi cations 5. Confi guration requise 6. Schéma des panneaux 6.1 U224-1R4-R 6.2 U224-4R4-R 7. Installation 8. Dépannage 9. Garantie English Español Français...

  • Page 19: Contenu De L'emballage

    • Câbles de périphériques USB 2.0 AB Gold de Tripp Lite séries U022 • Câble de périphériques USB Gold 2.0 A vers Mini-B à 4 broches de Tripp Lite U028-006 de 1,8 m (6 pi). • Câble de périphériques USB Gold 2.0 A vers Mini-B à 4 broches de Tripp Lite U029-006 de 1,8 m (6 pi).

  • Page 20: Spécifi Cations

    45m (150 pi) Entrée : 100-240V, 50/60Hz, 0,4A Sortie : 5V, 2A Module local : USB 2,0 Module distant : USB 1,1 Module local U224-1R4-R : 3 Module distant U224-1R4-R : 1 Module local U224-4R4-R : 0 Module distant U224-4R4-R : 4...

  • Page 21: Schéma Des Panneaux

    Prise d’alimentation — L’adaptateur CA inclus se branche ici DEL d’alimentation —Un voyant DEL rouge qui indique que le module local est connecté à un ordinateur allumé. (U224-4R4-R uniquement) DEL Port USB —Un voyant DEL vert qui indique que le périphérique USB est connecté au port correspondant.

  • Page 22: Installation

    Branchez l’adaptateur CA inclus à la prise d’alimentation située sur le module local U224-1R4-R ou le module distant U224-4R4-R. Branchez à une source d’alimentation disponible. Connectez un périphérique USB à n’importe quel port USB local disponible et/ou connectez un périphérique USB à...

  • Page 23: Dépannage

    être en bonne marche. • Si aucune de ces solutions ne résout le problème, contactez le service d’assistance technique de Tripp Lite au (773) 869-1234. 9. Garantie Les appareils qu’il fabrique seront libres de défauts de matériel et de main d’œuvre pendant la période de garantie limitée suivante :...
  • Page 24 Siège social mondial de Tripp Lite 1111 W. 35th Street, Chicago, IL 60609 USA (773) 869-1234 • www.tripplite.com...
