Betriebsanleitung

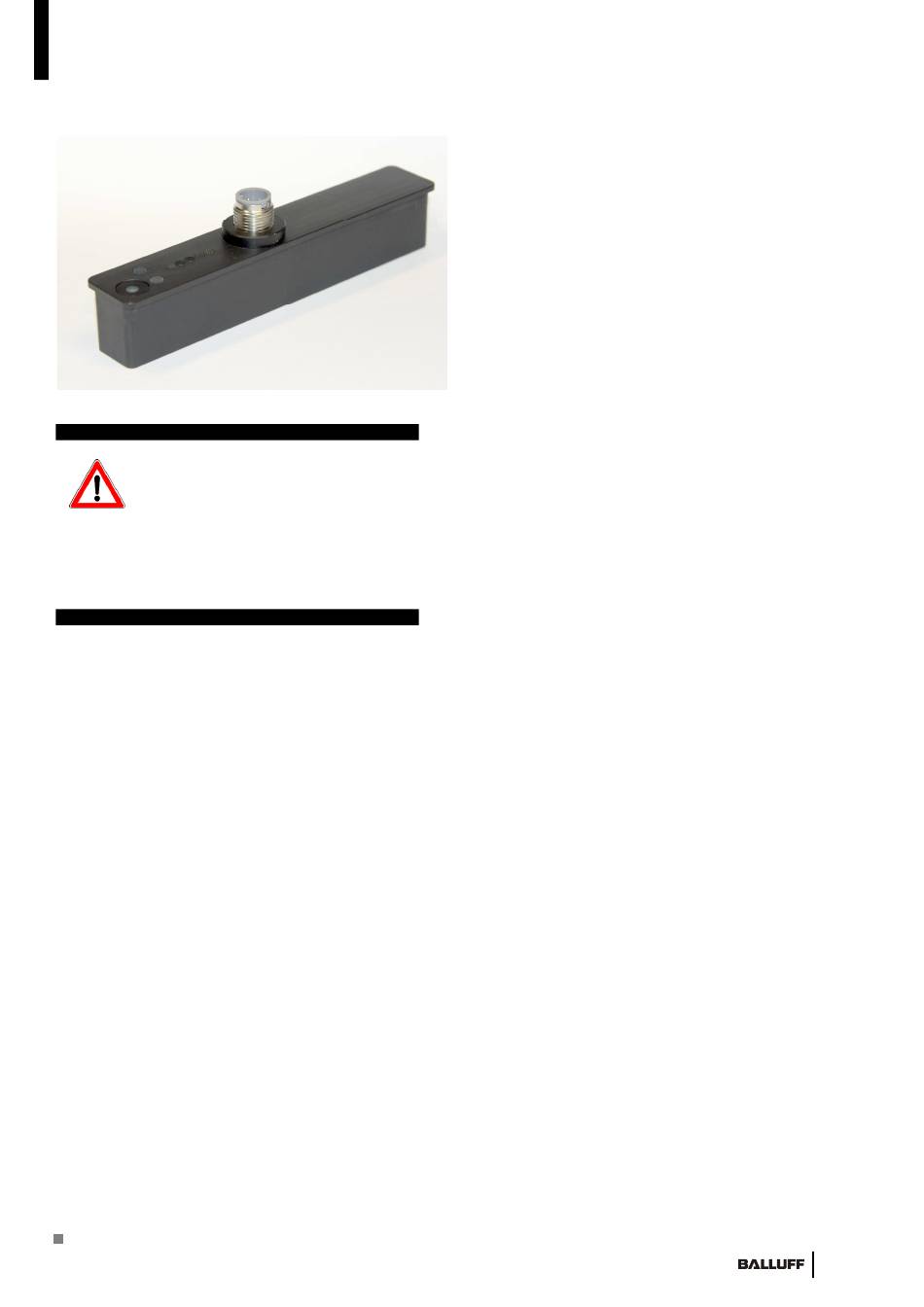

Induktives Positioniersystem BIP ED2-BXXX-03-S04
Nr. 913959 DE Ausgabe F17
Sicherheitshinweise
Dieses analoge Positioniersystem darf nicht
in Anwendungen eingesetzt werden, in
denen die Sicherheit von Personen von der
Gerätefunktion abhängt (kein
Sicherheitsbauteil gemäß EU-Maschinenrichtlinie). Vor
der Inbetriebnahme ist die Betriebsanleitung sorgfältig
zu lesen.
Funktionsweise
Das System erfasst die Position des Positionsgebers innerhalb
des eingelernten Messbereiches und gibt diese als
Stromsignal im Bereich 4...20mA und als Spannungs-signal im
Bereich 0...10 V aus. Die rote LED signalisiert dabei das
Verlassen des Messbereiches. Die grüne LED leuchtet wenn
sich der Positionsgeber innerhalb des Messbereiches befindet.
Mit dem Programmier-Taster kann der Messbereich und auch
die Messrichtung verändert werden.
(siehe „Programmierung" und „Kennlinien")
Balluff GmbH
Schurwaldstraße 9
73765 Neuhausen a.d.F.
Deutschland
Tel. +49 7158 173-0
Fax +49 7158 5010
balluff@balluff.de
www.balluff.de
• • • •
Kompakte Bauform
• • • •
Analogausgang Strom (I)
• • • •
Analogausgang Spannung (U)
• • • •
Berührungslos, kontaktlos
• • • •
Hohe Wiederholgenauigkeit
• • • •
Hohe Temperaturstabilität
• • • •
Hohe Linearität
1
Advertisement
Related Manuals for Balluff BIP ED2-B -03-S04 Series
Summary of Contents for Balluff BIP ED2-B -03-S04 Series
- Page 1 Verlassen des Messbereiches. Die grüne LED leuchtet wenn sich der Positionsgeber innerhalb des Messbereiches befindet. Mit dem Programmier-Taster kann der Messbereich und auch die Messrichtung verändert werden. (siehe „Programmierung“ und „Kennlinien“) Balluff GmbH Schurwaldstraße 9 73765 Neuhausen a.d.F. Deutschland Tel. +49 7158 173-0 Fax +49 7158 5010 balluff@balluff.de...
- Page 2 Betriebsanleitung Induktives Positioniersystem BIP ED2-BXXX-03-S04 Nr. 913959 DE Ausgabe F17 Montage Einbauskizze 2 4 Befestigungsschrauben ISO 4762 M4 x 12 Durch entsprechende Aussparungen muss die Zugänglichkeit (beiliegend). Anzugsdrehmoment 3 Nm zu Taster, LED-Anzeige und Steckverbinder sichergestellt Taster werden. Befestigungsklammer (2 Stück beiliegend) LED-Anzeige Stecker 4-polig (M12x1) Die Soll-Position des Targets ist in nachfolgender Skizze...
- Page 3 Betriebsanleitung Induktives Positioniersystem BIP ED2-BXXX-03-S04 Nr. 913959 DE Ausgabe F17 Sensorlängen L mit jeweiligem Arbeitsbereich Sa max. Um den Meßbereich zu verändern führen Sie die folgenden Schritte durch: Sensorlänge L Arbeitsbereich Sa max. Maß A 1. Den Positionsgeber in den Erfassungsbereich des Sensors bringen.
- Page 4 Betriebsanleitung Induktives Positioniersystem BIP ED2-BXXX-03-S04 Nr. 913959 DE Ausgabe F17 Technische Daten Mechanische Daten Folgende Angaben beziehen sich auf die jeweilige Werkstoff Gehäuse Sensorlänge. Anzugsdrehmoment Werkstoff aktive Fläche Anschlussart Steckverbinder Schutzart nach IEC 60529 IP67 Schockbeanspruchung Halbsinus 30gn, 11ms Schwingbeanspruchung 55Hz, 1mm Ampl., 3x30min Verschmutzungsgrad...
- Page 5 LED is on when the target is located within the measuring range. The programming button is used to change the measuring range as well as the measuring direction. (see "Programming“ and "Characteristic Curves“) Balluff GmbH Schurwaldstraße 9 73765 Neuhausen a.d.F. Germany Tel.
- Page 6 User's Guide Inductive Positioning System BIP ED2-BXXX-03-S04 No. 913959 EN Edition F17 Installation Installation drawing 2 4 mounting screws ISO 4762 M4 x 12 (included). Suitable openings must be provided to ensure access to the Tightening torque 3 Nm button, LED and connector. Button Mounting clamps (2 included) LED display...
- Page 7 User's Guide Inductive Positioning System BIP ED2-BXXX-03-S04 No. 913959 EN Edition F17 Sensor lengths L with the respective working range Sa max. Carry out the following steps to change the measuring range: 1. Bring the magnet into the working range of the sensor. The Dimension Sensor length L Working range Sa max.
- Page 8 User's Guide Inductive Positioning System BIP ED2-BXXX-03-S04 No. 913959 EN Edition F17 Technical Data Mechanical data The following data refer to the respective sensor length. Housing material Tightening torque Active surface material Connection type Connector Enclosure rating per IEC 60529 IP67 Shock rating, half-sinus 30gn, 11ms...
