Balluff BIP ED2-B 03-S75 Series User Manual

Betriebsanleitung
Induktives Positioniersystem BIP ED2-BXXX-03-S75
Nr. 880454 DE A16
Sicherheitshinweise
Dieses analoge Positioniersystem darf
nicht in Anwendungen eingesetzt
werden, in denen die Sicherheit von
Personen von der Gerätefunktion
abhängt (kein Sicherheitsbauteil gemäß EU-
Maschinenrichtlinie). Vor der Inbetriebnahme ist die
Betriebsanleitung sorgfältig zu lesen.
Funktionsweise

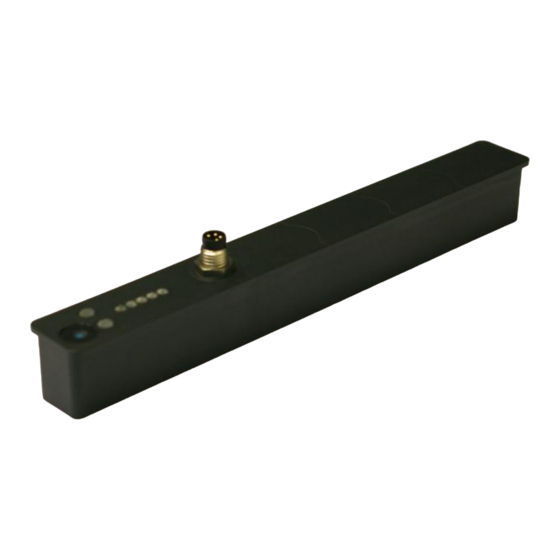

Das System erfasst die Position des Positionsgebers
innerhalb des eingelernten Messbereiches und gibt diese
als Stromsignal im Bereich 4...20mA und als Spannungs-
signal im Bereich 0...10 V aus. Die rote LED signalisiert
dabei das Verlassen des Messbereiches. Die grüne LED
leuchtet wenn sich der Positionsgeber innerhalb des
Messbereiches befindet. Mit dem Programmier-Taster
kann der Messbereich und auch die Messrichtung
verändert werden.
(siehe „Programmierung" und „Kennlinien")
Balluff GmbH
Schurwaldstraße 9
73765 Neuhausen a.d.F.
Deutschland
Tel. +49 7158 173-0
Fax +49 7158 5010
service@balluff.de
www.balluff.com

Kompakte Bauform

Analogausgang Strom (I)

Analogausgang Spannung (U)

Berührungslos, kontaktlos

Hohe Wiederholgenauigkeit

Hohe Temperaturstabilität

Hohe Linearität
1
