KTM PowerParts 55011599000 Manual

KTM PowerParts 55011599000 Manual

Illumination kit husqvarna husky power, husaberg pure tech
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 6

Quick Links

Download this manual

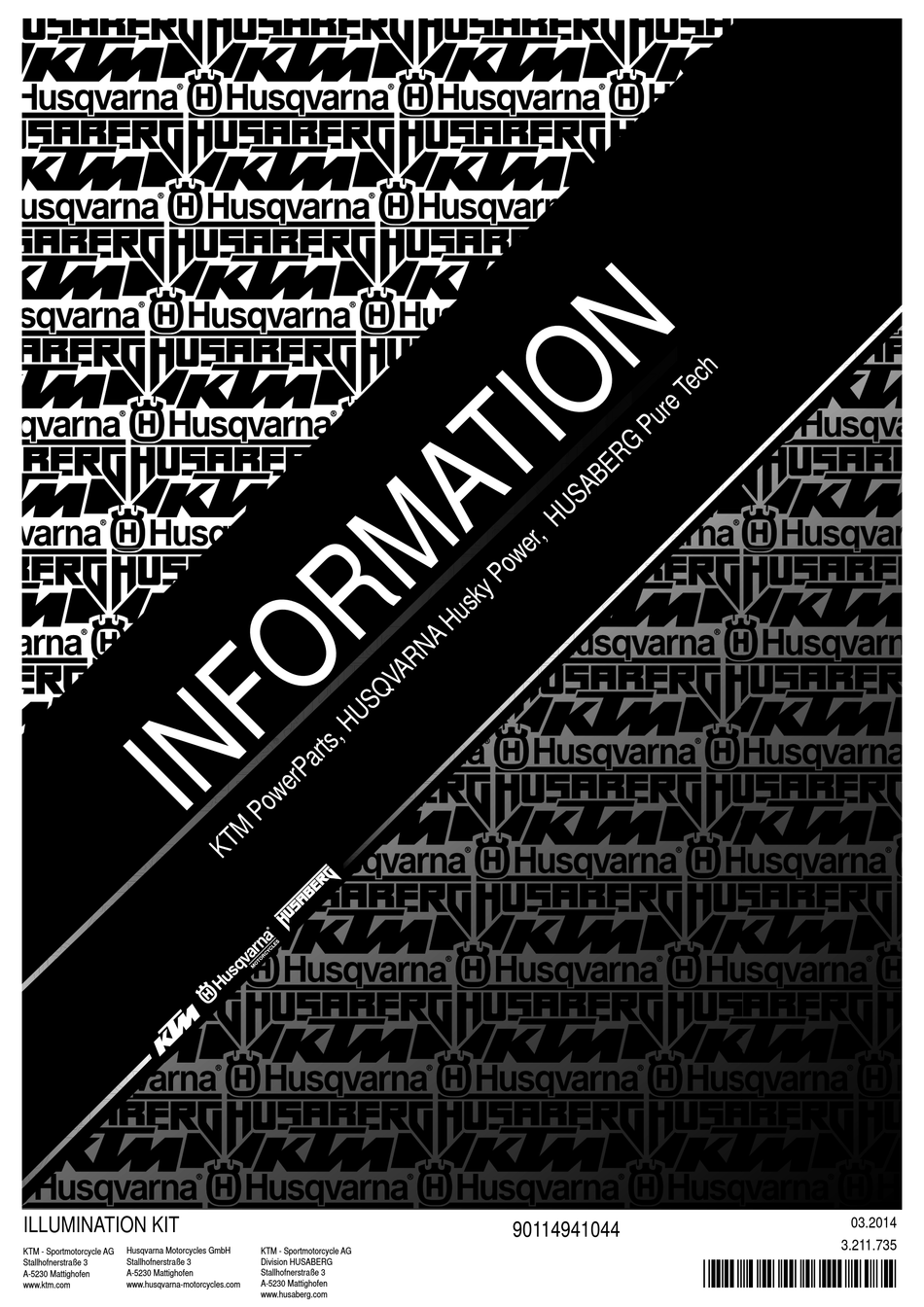

ILLUMINATION KIT
Husqvarna Motorcycles GmbH
KTM - Sportmotorcycle AG
Stallhofnerstraße 3
Stallhofnerstraße 3
A-5230 Mattighofen
A-5230 Mattighofen
www.ktm.com
www.husqvarna-motorcycles.com
KTM - Sportmotorcycle AG
Division HUSABERG
Stallhofnerstraße 3
A-5230 Mattighofen
www.husaberg.com
90114941044
03.2014
3.211.735
*3211735*

Advertisement

loading
Need help?

Need help?

Do you have a question about the PowerParts 55011599000 and is the answer not in the manual?

Questions and answers

Related Manuals for KTM PowerParts 55011599000

Summary of Contents for KTM PowerParts 55011599000

  • Page 1 ILLUMINATION KIT 03.2014 90114941044 3.211.735 Husqvarna Motorcycles GmbH KTM - Sportmotorcycle AG KTM - Sportmotorcycle AG Division HUSABERG Stallhofnerstraße 3 Stallhofnerstraße 3 *3211735* A-5230 Mattighofen Stallhofnerstraße 3 A-5230 Mattighofen A-5230 Mattighofen www.ktm.com www.husqvarna-motorcycles.com www.husaberg.com...
  • Page 2 3 DEUTSCH Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben. Unser hochwertiges Qualitätsprodukt ist rennerprobt und wurde speziell für sportliche Herausforderungen entwickelt. Eine korrekte Montage des Produktes ist unerlässlich, um ein Maximum an Sicherheit und Funktionalität gewährleisten zu können. Bitte befolgen Sie daher die Montageanleitung oder wenden Sie sich an Ihren autorisierten Fachhändler.
  • Page 3 Lieferumfang: 1x Ledbeleuchtung inkl. Kabelstrang (1) 1x Schalter (2) 55011599000 2x Kabelband 2,5x140 44011076140 Der Betrieb der LED-Beleuchtungen ist im Sinne der StVO während der Fahrt verboten. Vorarbeiten - Sozius-Sitzbank (3) demontieren (siehe Bedienungsanleitung). - Sitzbank (4) demontieren (siehe Bedienungsanleitung). - Tankhaube (5) demontieren.

  • Page 4: Montage

    - Tankhaube abnehmen (Bild A). Montage - Led-Leiste (1) in die Tankhaube links und rechts einkleben (Bild B). - Schrauben (11) demontieren. - Scheinwerfermaske nach vorne klappen (Bild C). - Kabel der Led-Leiste entlang der punktierten Linie nach vorne verle- gen und mit den Kabelbindern (Lieferumfang) befestigen.
  • Page 5 - Stecker (12) mit ACC1 oder ACC2 verbinden. HINWEIS: ACC1 - Strom über Dauerplus. ACC2 - Strom über Zündung. HINWEIS: Bei Modellen ohne ACC Kabel wird das optional erhältliche ACC Kabel 90111942010 benötigt. Montage siehe ACC Kabel verlegen. HINWEIS: Stecker (13) können als ACC1 oder ACC2 weiterverwendet werden. ACC Kabel 90111942010 (optional erhältlich) verlegen - ACC Kabel 90111942010 (optional erhältlich) entlang der punktier- ten Linie nach vorne verlegen und mit den Kabelbindern (Lieferumfang)
  • Page 6 Scope of supply: 1x LED lighting incl. wiring harness (1) 1x switch (2) 55011599000 2x cable ties 2.5x140 44011076140 The use of LED lights while riding is prohibited by the Road Traffic Regulations. Preparations - Remove the passenger seat (3) (see the Owner's Manual). - Remove the seat (4) (see the Owner's Manual).
  • Page 7 - Take off the tank hood (Figure A). Assembly - Bond the LED strip (1) in the tank hood on the left and right (Figure B). - Remove the screws (11). - Fold the headlight mask forward (Figure C). - Route the cable of the LED strip along the dotted line toward the front and attach with cable binders (included).

  • Page 8: Final Steps

    - Connect the plug (12) with ACC1 or ACC2. NOTE: ACC1 - current via permanent positive. ACC2 - current via ignition. NOTE: Models without the ACC cable require the optionally available ACC cable 90111942010. To mount, see Routing the ACC cable. NOTE: Plugs (13) can continue to be used as ACC1 or ACC2.

  • Page 9: Operazioni Preliminari

    Volume della fornitura: N. 1 sistema di illuminazione a led completo di cablaggio (1) N. 1 interruttore (2) 55011599000 N. 2 fascette serracavi 2,5x140 44011076140 Durante la marcia, ai sensi del Codice della strada, è vietato l’utilizzo di luci a LED. Operazioni preliminari - Smontare la sella passeggero (3) (vedere il manuale d'uso).
  • Page 10 - Rimuovere il copriserbatoio (figura A). Montaggio - Incollare la barra di led (1) sul copriserbatoio a sinistra e a destra (figura - Svitare le viti (11). - Ribaltare la mascherina portafaro in avanti (figura C). - Disporre il cavo della barra di led lungo la linea tratteggiata, verso la parte anteriore del veicolo, e fissarla con le fascette serracavi (in dotazione).
  • Page 11 - Collegare il connettore (12) con ACC1 o ACC2. NOTA: ACC1 - corrente attraverso il positivo permanente. ACC2 - corrente attraverso l'accensione. NOTA: Per i modelli privi di cavo ACC sarà necessario il cavo ACC disponibile opzio- nalmente 90111942010. Per informazioni sul montaggio fare riferimento alla sezione "Posa del cavo ACC".
  • Page 12 Contenu de la livraison : 1x Eclairage par leds avec faisceau de câbles (1) 1x Interrupteur (2) 55011599000 2x Collier pour câbles 2,5x140 44011076140 Selon les prescriptions du code de la route, l’utilisation des éclairages par LED est interdit pendant la conduite. Travaux préalables - Démonter la selle passager (3) (voir le manuel d'utilisation).
  • Page 13 - Déposer l'habillage du réservoir (figure A). Montage - Coller la bande de Leds (1) à l'intérieur de l'habillage du réservoir, à gau- che et à droite (figure B). - Retirer les vis (11). - Rabattre la plaque-phare vers l'avant (figure C). - Faire passer le câble de la bande de leds le long de la ligne pointillée virtuelle, vers l'avant, et fixer avec les serre-câble (contenu de la livraison).
  • Page 14 - Raccorder la fiche (12) à ACC1 ou ACC2. REMARQUE : ACC1 - courant sur Plus permanent. ACC2 - courant sur allumage. REMARQUE : Sur les modèles sans câble ACC, il faut vous procurer le câble ACC 90111942010 disponible en option. Montage, voir le placement du câble ACC.
  • Page 15 Volumen de suministro: 1x iluminación LED con ramal de cables (1) 1x interruptor (2) 55011599000 2x cintas sujetacables 2,5x140 44011076140 Según las ordenanzas de la dirección general de tráfico, está prohibido durante la circulación el funcionamiento de los alumbrados de LED. Trabajos previos - Desmontar el asiento del acompañante (3) (véase el manual de instruc- ciones).

  • Page 16: Montaje

    - Quitar la cubierta del depósito (figura A). Montaje - Pegar la regleta de LED (1) en la cubierta del depósito a la izquierda y a la derecha (figura B). - Desmontar los tornillos (11). - Abatir la cubierta del faro hacia delante (figura C). - Tender el cable de la regleta de LED hacia delante por la línea de pun- tos y fijarlo con las cintas sujetacables (volumen de suministro).
  • Page 17 - Conectar el conector (12) con ACC1 o ACC2. ADVERTENCIA: ACC1 - corriente a través de positivo continuo. ACC2 - corriente a través de encendido. ADVERTENCIA: En los modelos sin cable ACC se necesita el cable ACC opcional 90111942010. Véase el montaje en Tender el cable ACC. ADVERTENCIA: Los conectores (13) se pueden continuar utilizando como ACC1 o ACC2.
