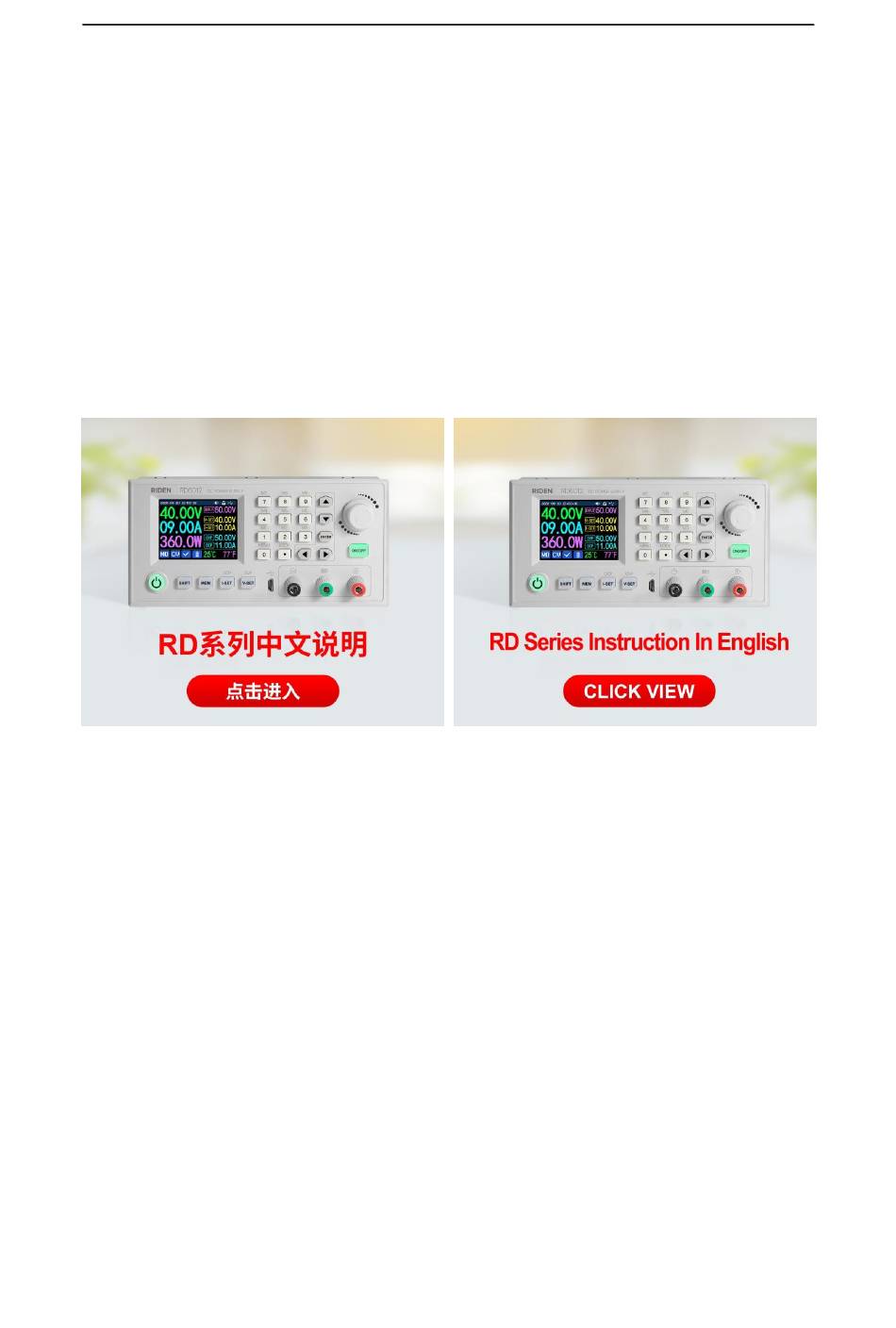

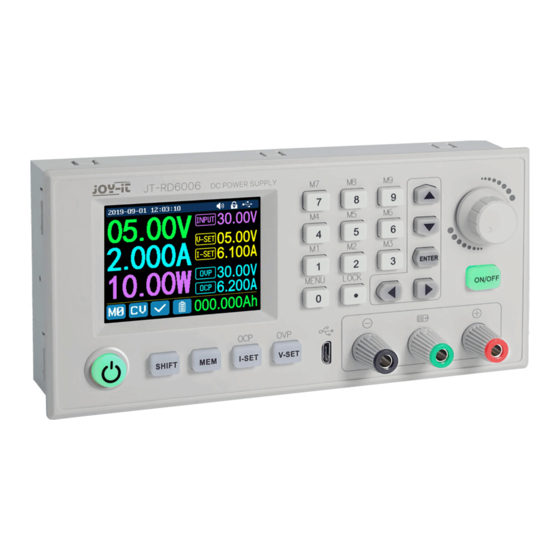

- Page 1 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 恒压恒流数控电源使用说明 Constant Voltage and Constant Current DC Power Supply Instruction 型号:RD6006/RD6006-W/ RD6012/RD6012-W Model: RD6006/RD6006-W/ RD6012/RD6012-W 修订时间 2020.5.18 2020.5.18 Date: - 1 -...
-
Page 2: 恒压恒流数控电源使用说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 恒压恒流数控电源使用说明 型号:RD6006/RD6006-W/ RD6012/RD6012-W 修订时间 2020-5-18 尊敬的用户， 感谢您购买由杭州睿登科技有限公司出品的恒压恒流数控电源， 为了让您更快了解本产品的全部功能，获得更好的使用体验，避免出现误操作， 使用前请仔细阅读本说明并保留好，以便日后查阅。 注：本说明书对应固件版本 V1.30，不同固件版本下，界面或操作可能会有 不同，使用时请注意。建议升级为最新固件，获取更好的使用体验。 - 2 -... -
Page 3: Table Of Contents
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 目录 恒压恒流数控电源使用说明 ............- 2 - 1.1 产品技术指标 ................. 5 1.2 核心功能 ..................6 1.3 面板说明 ..................6 1.3.1 前面板 ..................6 1.3.2 后面板 ..................6 1.4 操作说明 ..................8 1.4.1 主界面 ..................8 1.4.2 使用说明 .................. 9 1.4.2.1 电池充电功能说明 ................. 9 1.4.2.2 主界面电压电流设置... - Page 4 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 3.2.3App 的使用 ................17 3.2.3.1 智能配网 ....................17 3.2.3.2 正常联网 ....................19 3.2.3.3 手机 App 功能 ..................19 上位机软件的安装使用说明 ............. 20 4.1 软件安装 ..................20 4.1.1 解压文件 ................20 4.1.2 安装软件 ................20 4.2 软件的使用 ................... 20 4.2.1 上位机联机 ................20 4.2.2 软件使用介绍...
-
Page 5: 产品技术指标
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.1 产品技术指标 产品型号 RD6006 RD6006-W RD6012 RD6012-W 输入电压范围 6-70.00V 输出电压范围 0-60.00V 输出电流范围 0-6.000A 0-12.00A 输出功率范围 0-360W 0-720W 输入电压测量分辨率 0.01V 输出电压设定测量分辨率 0.01V 电流设定测量分辨率 0.001A 0.01A 电池电压测量分辨率 0.01V 输入电压测量精度 ±(1%+5 个字) 输出电压设定与测量精度 ±(0.3%+3 个字) 输出电流设定与测量精度 ±(0.5%+5 个字) 电池电压测量精度 ±(0.5%+3 个字) 充电时自动关闭电流... -
Page 6: 核心功能
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.2 核心功能 数字键盘+编码电位器组合调节 固件更新，后续可支持更多功能 10 组快捷存储调用数据 全新的 PC 端上位机软件 2.4 寸高清彩屏 支持 WiFi 联机/USB 联机 电池充电专用接口 支持安卓手机 App/苹果手机 App 一体化面板，装配好可直接接市电 多种显示界面 1.3 面板说明 1.3.1 前面板 A：电源开关 B：SHIFT 第二功能键 C：快捷存储键 D：电流/过流保护设置 E：电压/过压保护设置 F：micro USB 接口 G：电源输出负极/电池充电负极 H：电池充电正极（充电专用端子） I：电源输出正极 J：输出开关键 K：编码电位器/取消键 L：方向键... - Page 7 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 P：输入保险丝 Q：输出保险丝 R：电源输入接口 S：外置温度传感器接口 T：CR1220 电池仓 U：通信模块接口 V：风扇接口 注意事项： 电源输入接口必须接 6-70V 的稳定直流，配 套的外置温度传感器 （如右图） 插接到外置温度 传感器接口， 风扇接口不能外接或更换其他风扇 当系统温度大于 80 度时显示 OTP 并关闭输出。 CR1220 为时钟电池，只影响时钟功能。通信端口为专用端口请勿在此处接线。...
-
Page 8: 操作说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 WiFi 模块和 RS-485 模块如下图，需要工业 RS-485 或 WiFi 批量控 制的客户请致电 0571-89050390。 1.4 操作说明 上电后首先显示开机图片，然后进入主界面。下面以 RD6012 为例介绍使用 方法。 1.4.1 主界面 W:时间 X:按键声音 Y:按键锁定状态 Z:通信接口 AA:输出电压实际值 AB:输出电流实际值 AC:输出功率 AD:当前数据组 AE:恒压恒流状态 AF:保护状态指示 AG:电池充电指示 AH:电池相关信息显示区 AI:输出过流保护设定值 AJ:输出过压保护设定值 AK:输出电流设定值 AL:输出电压设定值 AM:输入电压... -
Page 9: 使用说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.4.2 使用说明 菜单操作中， 红色或光标处为当前选中菜单， 蓝色为未选中菜单， 按动 ENTER 确认，按动编码电位器取消或者返回，按动方向键移动光标或切换菜单，旋转编 码电位器更改设置，菜单界面中返回时自动保存设置。按住 0 键上电恢复出厂设 置，按住 1 键上电恢复出厂校准值，按住 ENTER 上电进入 boot 模式。 1.4.2.1 电池充电功能说明 电池充电操作说明视频:http://qr17.cn/CRxtH1 上电后，电池相关信息显示区（AH）外部温度、容量、能量循环切换显示， 电源输出时，容量、能量自动累计，关机后自动清零。 绿色端子接电池正极，黑色端子接电池负极，正确接电池后电池充电指示底 色变红提示电池接好，然后按 ON/OFF 开始充电，同时电池图标变为绿色，当输 出电流小于 0.1A（6006 为 10mA）时，自动关闭输出。带异口保护板的电池需要 使用红黑端子充电，电池充电时的电压电流需要自行设定。充电功能不使用时可 以用导线连接绿黑端子，防止干扰电池检测端，意外关断输出。 强烈建议使用原装充电器给电池充电，本机充电功能仅能起临时替代作用， 不可长期使用，长期错误充电会损害电池寿命甚至起火爆炸，非专业人士请勿操 作。 常见电池电压见附录 2。 1.4.2.2 主界面电压电流设置 主界面电压电流设置操作说明视频:http://qr17.cn/CxTVZ9 按动... -
Page 10: 快捷存储和调出
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.4.2.3 快捷存储和调出 快捷存储调出操作说明视频：http://qr17.cn/EpI5Pn 按动 MEM+数字键盘 1-9，可以将当前设定的输出电压值、输出电流值、过压 保护值、过流保护值存储为快捷调用(如上图所示)，按动 ENTER 键确认，按动编 码电位器取消。 按动 SHIFT+数字键盘 1-9 可以快捷调出存储的数值(如上图所示)， 按动 ENTER 键确认。在系统设置菜单中关闭调出确认后，不弹出窗口，直接修改设置值。 1.4.2.4 键盘锁定解锁 键盘锁定解锁操作说明视频：http://qr17.cn/BpKO6n 按动 SHIFT+LOCK 可以锁定或者解锁键盘。通信状态下自动锁定键盘右上角 提示（不可手动解锁） ，手动断开连接时自动解锁键盘，右上角 提示，连 接异常断开 3 秒以后自动解锁键盘，键盘锁定状态下关机键正常使用。 1.4.2.5 系统设置 系统设置操作说明视频：http://qr17.cn/CXZ6KE 按动 SHIFT+MENU 进入系统设置菜单（如下图） ，按动 ENTER 键进入菜单，按动 方向键选择设置选项，红色反显处为选中位置，旋转编码电位器改变设置。打开 调出确认后，快捷调出会弹出确认窗口，关闭后快捷调出时直接修改设置值；打... -
Page 11: 主界面风格设置
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 状态；打开按键声音后，按动按键蜂 鸣器提示，右上角 提示，关闭后按 动按键为静音状态，右上角 提示； 打开开机图片后， 开机先显示开机 logo 图片然后进入主界面，关闭后直接进 入主界面；系统语言可以设置为简体 中文、英文、德语、法语；背光可以设置为 0-5 共六级亮度；通信接口可以设置 为 USB、 WiFi 或 TTL， USB 接口为前面板 micro USB 接口， 通信时右上角 提示， WiFi 为通信模块接口插接 WiFi 模块，通信时右上角 提示（手机 App 使用 WiFi 连接，WiFi 仅支持局域网内连接控制） ，修改接口返回重启后生效；通信速率可 以设置为 9600，19200，38400,57600,115200，WiFi 下通信速率固定为 115200； 设备地址可以从... -
Page 12: 存储数据设置
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 置菜单， 按动 ENTER 后按动左右键可以设置为经典风格和曲线风格两种，红色反 显为选中位置，按动编码电位器返回，并自动保存设置。经典风格为系统默认风 格，大字体显示电压电流功率。曲线风格如上图，三条曲线的颜色分别对应输出 电压电流和功率，D 为纵坐标的刻度，ENTER 实现曲线的开始暂停，旋转编码电 位器实现曲线的纵坐标缩放。 1.4.2.7 存储数据设置 存储数据设置操作说明视频:http://qr17.cn/BIXyTs 按动 SHIFT+MENU 进入系统设置菜单，按动右键两次进入如下图存储数据设 置菜单，然后按动 ENTER 键进入菜单，红色反显为选中位置，按动方向键选择数 据组号。 按动 I-SET 键设定输出电流储存值，转动编码电位器可以直接调整输出 值， 按动左右方向键可以更改单位； 也可以直接使用数字键盘输入按 确认； ENTER 如输入错误， 可以按动编码电位器取消。 按动 V-SET 键可以设定输出电压储存值， 方法类似。 先按 SHIFT+I-SET 键或 V-SET 键可以设定过流保护储存值或过压保护 储存值，... -
Page 13: 安卓手机 App 使用说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 安卓手机 App 使用说明 2.1 手机 App 软件安装 本软件仅支持 Android5.0-Android10.0 系统使用， 软件可能存在不兼容， 请先 预装测试。安装过程中会申请定位服务，请同意并打开定位，手机 App 请从文 件管理器中打开安装。WiFi 模块不能在带电状态下插拔，会导致损坏。本说明书 对应软件版本 1.0.9，不同版本会稍有不同，建议升级为最新软件，获取更好的 使用体验。 2.1.1App 的下载 RD6012 数控电源资料官网下载链接： http://www.ruidengkeji.com/rddata/RD6012/RD6012.rar 备用百度盘下载链接：提取码：hju5 https://pan.baidu.com/s/1WlPH2vpIi5TYoMRH5OnfFA 图 1 国内用户需通过浏览器直接下载到 电脑或者通过百度网盘软件下载压缩包， 解压后将 apk 文件通过手机助手或者文 件管理器导入到手机目录中，然后手机 文件管理器中打开 apk 文件。可以使用 谷歌 play 的用户请通过谷歌 play 搜索如 不会下载或无法下载可以找客服人员索... -
Page 14: 2App 界面显示
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 新版本会弹框提醒更新。谷歌 play 下载的 App 需要手动检测新版本。 2.2.2App 界面显示 安装完成成功连接后，App 主界面显示如图 2 BN：侧边栏 CA：向右移动光标 BO：点击连接或断开电源 CB：设置 BP：点击导出曲线数据 CC：键盘锁定指示 BQ：曲线图 CD：状态指示 BR：输出电流实际值 CE：恒压/恒流状态指示 BS：输出电压实际值 CF：数据组 BT：输出功率实际值 CH：快捷调出 BU：输入电压实际值 CI：电池电压 BV：输出电压设定值 CJ：外接探头温度 BW：输出电流设定值 CK：开机累计输出能量 BX： ON/OFF 开关 CL：开机累计输出容量 BY：调整轮 CM：当前产品型号 BZ：向左移动光标 CN：产品序列号 CO：固件版本 3.2.3App 的使用... - Page 15 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 图 5 图 6 图 7 图 8...
-
Page 16: 3App 操作
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 初次 WiFi 联网，先将 RD6012 的 WiFi 模块插好，然后给 RD6012 供电，WiFi 模块的蓝灯会闪烁一下。在系统设置中将通信接口设置为 WiFi 后重启 RD6012， 然后将 RD6012 和手机都放置在靠近 2.4G 路由器的地方 （此时手机也必须在同一 个 2.4G 网络下， 路由器关闭 AP 隔离 WMM 功能） ， RD6012 会等待手机连接如图 3。手机按 BN 呼出侧边栏，点击图 5 智能配网，手机显示“初始化…”如图 6， 等待约 10 秒，RD6012 会获取手机的 IP 地址如图 4。然后点击下一步，将 WiFi 密码填入如图... -
Page 17: 苹果手机 App 使用说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 苹果手机 App 使用说明 3.1 手机 App 软件安装 3.1.1App 的下载 苹果 App 仅支持支持 IOS10.0-13.4 iphone6-iphone11， 在苹果商店搜索 “RDPower” 下载，软件可能存在不兼容，请先预装测试。IOS13 下软件第一次打开会申请定 位服务，请同意并在设置-隐私中打开定位。WiFi 模块不能在带电状态下插拔， 会导致损坏。本说明书对应软件版本 1.0.4，不同版本可能会稍有不同，建议升 级为最新软件，获取更好的使用体验。 3.2 安装使用 首次启动软件，IOS13 以上会提示如下页图 10，选择“使用 App 时允许” ， 软件运行时会提示如下页图 11，选择“无线局域网与蜂窝移动网络” 。 苹果 App 安装联机过程视频：http://qr17.cn/EblPIu 安装完成，手机 App 图标如图： 3.2.1 软件更新... - Page 18 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 图 9 图 10 图 11 图 12...
-
Page 19: 正常联网
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 图 13 图 14 初次 WiFi 联网，先将 RD6012 的 WiFi 模块插好，然后给 RD6012 供电，WiFi 模块的蓝灯会闪烁一下。在系统设置中将通信接口设置为 WiFi 后重启 RD6012， 然后将 RD6012 和手机都放置在靠近 2.4G 路由器的地方 （此时手机也必须在同一 个 2.4G 网络下， 路由器关闭 AP 隔离 WMM 功能） ， RD6012 会等待手机连接如图 13。点击 BL 打开如图 12 智能配网界面，并输入无线密码。点击“初始化…” ， 等待约... -
Page 20: 上位机软件的安装使用说明
书对应软件版本 1.0.0.4，如果软件版本不同可能功能会有所不同，建议升级为 最新软件以期获取更多功能。 RD6012 数控电源资料主下载链接： http://www.ruidengkeji.com/rddata/RD6012/RD6012.rar 备用百度盘下载链接：提取码：hju5 https://pan.baidu.com/s/1WlPH2vpIi5TYoMRH5OnfFA 4.1 软件安装 上位机安装视频：http://qr17.cn/De0s4c 4.1.1 解压文件 首次使用先安装驱动程序，打开 CH341SER 安装驱动，然后用 microUSB 线插上 RD6006/RD6012 等待电脑安装驱动完成。 4.1.2 安装软件 首先运行 Net framework4.7.2.exe 安装.net 环境，然后直接运行 RidenPowerSupply.exe 上位机软件。文件夹其他文件运行所需，不要删除。 4.2 软件的使用 4.2.1 上位机联机 双击桌面上的图标 Riden Power Supply 就可以打开上位机软件。 WiFi 联机为测试功能，由于部分电脑的兼容性不好，无法连接的请忽略。此 功能不做任何保证，我们也将根据客户反馈结果决定是否保留。... -
Page 21: 软件使用介绍
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 电脑 WiFi 联机视频：http://qr17.cn/E2poO5 点击 WiFi 并输入 WiFi 名称和密码，RD6012 通信接口设置成 WiFi，并重启， RD6012 显示如下图 15，然后点击 WiFi 配网，等待约 1-5 秒 RD6012 显示如下图 16，点击下一步，等待约 20 秒，上位机提示连接成功，然后单击联机。 USB 联机：RD6012 通信接口设置成 USB 连接好电脑打开上位机，上位机提 示串口更新，点击联机。 图 15 图 16 4.2.2 软件使用介绍 上位机使用视频：http://qr17.cn/Ad6LAz 选择好通信端口、波特率、从机地址（默认为 001） ，点击“联机”开始通 信，联机成功后会自动锁定数控电源按键，意外断开 3 秒后电源按键自动解锁， 同时“联机”按钮变为“断开”... -
Page 22: 功能介绍
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 功能介绍 上位机软件界面主要有基础功能、固件升级、Logo 升级、检查版本更新及语 言的选择等。 CP：电压电流曲线 CQ：电池信息/快捷调出 CS： RD/DPS 系列切换 CR：校准微调 CT：输入电压 CU：输出电压实际值 CV：输出电流实际值 CW：输出功率实际值 CX：系统温度（摄氏度） CY：系统温度（华氏度） CZ：恒压恒流状态 DA：保护状态 DB：背光亮度 DC：同步系统时间至 RD6012 DD：输出电流设定值 DE：输出电压设定值 DF: 固件版本 DG：序列号 DH：产品型号 4.3.1 基础功能 上位机的基础功能包括：电压电流的设置、快捷输出、校准微调、亮度调节 及电压电流曲线导出调整旋钮或者输入数字可以改变设置电压电流， 按钮上方图 表会显示实时的电压电流曲线。在曲线图上滚动滚轮可以实现缩放，双击曲线自 适应，右键可以清除曲线或者将曲线导出成图片或 excel。... -
Page 23: 固件升级
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 4.3.2 固件升级 固件升级操作视频：http://qr17.cn/FGlBYd 首先按住 Enter 给 RD6012 供电，进入 boot 模式，连接好电脑，待模式信息 中提示产品为 boot 模式后点击 【固件升级】 ， 弹出固件升级提示框， 然后点击 【立 即升级】即可（可以在正常模式下升级，如果不能正常启动时，必须进入 Boot 模式升级，WiFi 下暂时未开放固件升级） 。 固件升级过程中，界面显示如下：... -
Page 24: 校准微调
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 4.3.3 校准微调 校准微调需要拥有五位半以上的万用表的专业电子人士操作；校准微调会改 变系统设置，误操作可能会超出硬件极限值导致损坏，由此导致的损坏不纳入保 修范围！ 产品的极限误差一般会比标称误差小很多，当误差接近甚至大于标称误 差时，请首先确认测量仪器是否准确。 点击校准微调输入密码“168168”可以进入校准微调界面或者保存校准微调 数据（输入此密码代表接受上述红字协议） ，联机后读取校准数据，通过点击箭 头实现微调数值。根据一次函数 y=kx+b，常数 b 相当于零点值，斜率 k 相当于比 例值，调整这两个数值就能尽量去接近实际测量的数值。 校准微调操作视频：http://qr17.cn/CR6QGO 将输出电压设置为 1V，调整电压输出零点使万用表显示接近 1V，将输出电 压设置为 30V，调整输出电压比例值使万用表显示值接近 30V；同理设置为 0.1A 和 6A 可以校准电流输出零点和电流输出比例；将输出电压设置为 1V 调整回读 电压零点使 RD6012 显示电压值与万用表测量值一致，同理设置 30V 可以校准回 读电压比例值， 同理设置为 0.1A 和 6A 可以校准电流回读零点和电流回读比例 （此... -
Page 25: 检查版本更新
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 点击【Logo 导入】即可，更新完成会自动重启 4.3.5 检查版本更新 点击【检查版本更新】，系统会自动后台检测是否有新版本，如有新版本会 弹框提醒更新。... -
Page 26: 语言的选择
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 4.3.6 语言的选择 点击【语言】，可以设置中文、英文、法语、德语四种语言。 4.3.7 关于 点击【关于】，可查看当前版本号、发布时间及版权信息等... - Page 27 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。...
-
Page 28: 附录 1：中文版本更新说明
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 附录 附录 1：中文版本更新说明 2020-5-18：充电部分增加说明，增加英文版 2020-5-13：将 RD6006 与 RD6012 说明书结合 2019-12-3：中英文增加 WiFi 联机不能可靠保证说明 2019-11-25：修改文中错误，并在所有 WiFi 联机处加上每个步骤大约时间。 2019-11-20： 增加版本更新说明， 增加每个小章节视频说明， 软件加版本号说明， 上位机增加 WiFi 部分说明。 附录 2：常见电池电压对照表 电池种 标称电压 充电截止 放电截止 应用 特点 类 电压(V) 电压(V) 三元 数码设备 容量大，可充电 锂电 磷酸 电动车/电动... - Page 29 Dear users, thank you for purchasing the constant voltage constant current DC power supply produced by Hangzhou Ruideng Technology Co., Ltd. In order to let you know more about the full function of this product, get a better experience and avoid misuse.
- Page 30 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Content CONSTANT VOLTAGE AND CONSTANT CURRENT DC POWER SUPPLY INSTRUCTION ......- 1 - 1.1 T ........................32 ECHNICAL ARAMETER 1.2 C ..........................33 UNCTION 1.3 P ........................... 33 ANEL NSTRUCTION 1.3.1 Front Panel ..........................33 1.3.2 Back Panel ..........................34 1.4 O ........................
- Page 31 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 4.3.3 Calibration ..........................53 4.3.4 Logo Update .......................... 54 4.3.5 Version Update Detection ..................... 55 4.3.6 Language Setting ........................56 4.3.7 About ............................. 56 APPENDIX ............................58 1: C ............... 58 PPENDIX OMMON ATTERY OLTAGE OMPARISON ABLE 2: C ...............
-
Page 32: Technical Parameter
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.1 Technical Parameter Model RD6006 RD6006-W RD6012 RD6012-W Input voltage range 6-70.00V Output voltage range 0-60.00V Output current range 0-6.000A 0-12.00A Output power range 0-360W 0-720W Input voltage measurement resolution 0.01V Output voltage setting measurement resolution 0.01V Output current setting measurement resolution 0.001A... -
Page 33: Core Function
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.2 Core Function · Keypad + encoder potentiometer combination adjustment · 10 data group for storage and call out · Firmware update, support more functions later · 2.4 inch HD color display · Dedicated terminal for battery charging · Brand new PC software ·... -
Page 34: Back Panel
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 1.3.2 Back Panel P: Input fuse Q: Output fuse R: Power source input interface S: External temperature sensor interface T: CR1220 battery socket U: Communication module interface V: Fan interface NOTE: Power source input interface must connected to 6-70V constant DC power source. The external sensor cable (as shown on right) must be connected to the external temperature sensor interface. -
Page 35: Operation Instruction
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 yourself), it can power on the clock function. Communication interface is a special interface, please don’t connect to other modules or cables. You can see the Wi-Fi module and RS-485 module in the picture below. If you need RS-485 for industrial batch test and it is not on sale now, if you want to use that, please contact us. -
Page 36: Operation Introduction
Press ON/OFF to start charging, the battery charging indicator turns green. When the actual output current is lower than 0.1A (10mA for RD6006), the output will be shut down automatically. Battery with protection board need to be charged with red and black terminals. - Page 37 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 current setting. M0 is the default data group when RD6006 is powered on, manually modify the settings will automatically be record to M0 after confirmation. 1.4.2.3 Data Group Quick Storage and Call out Data group quick store and call out operation video：...
- Page 38 LAN), TTL is not available for the time being; When the interface is changed, you need to reboot RD6006 to apply the modification. The baud rate can be set to 9600/19200/38400/57600/115200 under USB mode; The Baud rate under Wi-Fi is fixed at 115200.
- Page 39 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 after modification. Please do not set a wrong time, it may cause that the date will not be automatically accumulated. Press the encoder potentiometer to return, and the set value will be saved automatically. Upd.R. is the refresh rate of read back voltage and current in the main page, you can set it to low, middle and high.
- Page 40 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 method is similar to storage output current value setting. Press encoder potentiometer to return, and the data will be automatically saved. 1.4.2.8 System Information https://youtu.be/Um4NQObeeJE System information operation video： You can press SHIFT + MENU to enter the system setting menu, and then press the right button three times to enter the system information menu as shown above.
-
Page 41: Android App Instruction
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Android APP Instruction 2.1 Mobile Phone APP Installation This App only supports Android 5.0 to Android 10.0 operating system, and there may be incompatibilities problems between APP and operating system, please install and test the It will apply for location service, please agree and software before buying the product. -
Page 42: App Operation
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 BN: call out/ shut down sidebar CB: set button BO: connection button CC: keypad lock indication BP: export data to mobile phone folder CD: protection status indication BQ: data curve CE: constant voltage/ constant current status BR: actual output current CF: screen brightness BS: actual output voltage CG: system temperature... - Page 43 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Picture 5 Picture 6 Picture 7 Picture 8...
- Page 44 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Connect Wi-Fi for the first time, please insert the WiFi board to the right place, then power on RD6012, you will see the blue LED blinks. Set the communication interface to WIFI, restart RD6012, then place the RD6012 and the mobile phone close to the 2.4G router (the mobile phone must also be under the same 2.4G network, and the router must disable the AP isolation function and the WMM function).
-
Page 45: Ios App Instruction
3.1.1 APP Download IOS APP can only supports IOS10.0-13.4 system, please search “RDPower” in the APP store to download, or search “RD6006” to find the APP，and there may be incompatibilities problems between APP and operating system.The software opened under IOS13 will apply for location service for the first time. Please agree and open the location in Settings-Privacy. -
Page 46: App Operation
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 AZ: input voltage measurement value BM: personal center 3.2.3 APP Operation 3.2.3.1 Network Distribution Picture 9 Picture 10... - Page 47 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Picture 11 Picture 12 Picture 13 Picture 14 Connect Wi-Fi for the first time, please insert the WiFi board to the right place, then power on RD6012, you will see the blue LED blinks. Set the communication interface to WIFI, restart RD6012, then place the RD6012 and the mobile phone close to the 2.4G router (the mobile phone must also be under the same 2.4G network, and the router must disable the AP isolation function and the WMM function).
- Page 48 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 the main interface and click “AN”(Connection). If the distribution network fails, please power off the module and re-operate in the same way (multiple networking failures you can watch the video and try to use the hotspot of the mobile phone to test).
-
Page 49: Pc Software Installation And Operation Instruction
PC Software Installation and Operation Instruction Requirement: Win 7-Win10 system and the computer has Internet connection. This PC software is designed by Hangzhou Ruideng technology CO., LTD, it has no virus, if your anti-virus software prompts for a virus warning, please allow all its features, otherwise it will affect the normal operation of the software. -
Page 50: Software Operation
WIFI and reboot, you can see the display of RD6006 as shown in picture 15, and click “WiFi Distribution Network” to distribute network, wait RD6006 display as shown in picture 16(wait 1-5 seconds), click “NEXT”, wait for a while (about 20 seconds), the PC software shows connection successful, then click “Connect”... -
Page 51: Functions Introduction
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 4.3 Functions Introduction The PC software interface mainly has basic functions, firmware upgrade, Logo upgrade, version update detection and language setting... CP: Voltage-Current Curve CZ: Constant Voltage/ Constant Current Status CQ: Battery information/Data Group Quick Call DA: Protection Status Indication CR: Calibration DB: Screen Brightness Setting CS: RD/DPS series switch... -
Page 52: Basic Functions
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 CU: Actual Output Voltage DE: Output Voltage Preset value CV: Actual Output Current DF: Firmware Version CW: Actual Output Power DG: Serial Number DH: Product Model CX: System Temperature(℃) CY: System Temperature(℉) 4.3.1 Basic Functions PC software operation video: https://youtu.be/mjt1RMaah1Y The basic functions of PC software: voltage/current preset, data group quick call out, calibration fine tuning, brightness setting, voltage and current curve exporting. -
Page 53: Calibration
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 During the firmware upgrade process, the interface is displayed as follows: 4.3.3 Calibration The calibration fine-tuning function needs to be operated by a professional electronic person who has more than five and a half multimeter. It will change the system setting, incorrect operation may exceeds the hardware limit and cause damage, and the resulting damage is not covered by the warranty! The limit error of the product is generally much smaller than the nominal error, when the error is close... -
Page 54: Logo Update
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 RD6006 calibration operation video: https://youtu.be/c9sn1wY2mjE Click “Calibration” and enter the password “168168”, you can enter the Calibration Fine Tuning page (if you enter the password, by default you have accepted the above red letter agreement). It can read the calibration data after connection;... -
Page 55: Version Update Detection
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Click “Picture Import” and RD6006 will reboot automatically. 4.3.5 Version Update Detection Click “Software Update”, the software will automatically detect if there is a new version, if so, an update prompt will pop up on the interface. -
Page 56: Language Setting
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 4.3.6 Language Setting Click “Language”, a language setting prompt will pop up on the interface, you can choose Simplified Chinese, English, France and German. 4.3.7 About Click “About”, you can check the version number, publish time and copyright Information... - Page 57 声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。...
-
Page 58: Appendix
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Appendix Appendix 1: Common Battery Voltage Comparison Table Nominal Battery Voltage Voltage Voltage Application Characteristics Type LiCoMn High capacity, Digital Device NiO2 rechargeable Lithium Electric bike Large discharge Phosph 3.65 current, electric tool rechargeable Battery Lead Inexpensive Storage 1.75 rechargeable Battery electric bike... -
Page 59: Appendix 2: Common Battery Voltage Comparison Table
声明：本说明书著作权归杭州睿登科技有限公司所有，未经允许任何单位或个人不得用于商业用途。 Appendix 2: Common Battery Voltage Comparison Table Number of Discharge Battery batteries Charging limit Nominal Voltage termination Type connected in voltage(V) voltage(V) series LiCoMnNiO2 Lithium Phosphate 87.6 Battery Lead Storage 86.4 Battery Lithium Phosphate 52.5 76.6 Battery LiCoMnNiO2 71.4 Lithium Phosphate Battery...
