5.2.3 Intern indretning af LC 220
Figur 9 viser den interne indretning af LC 220.
82 81

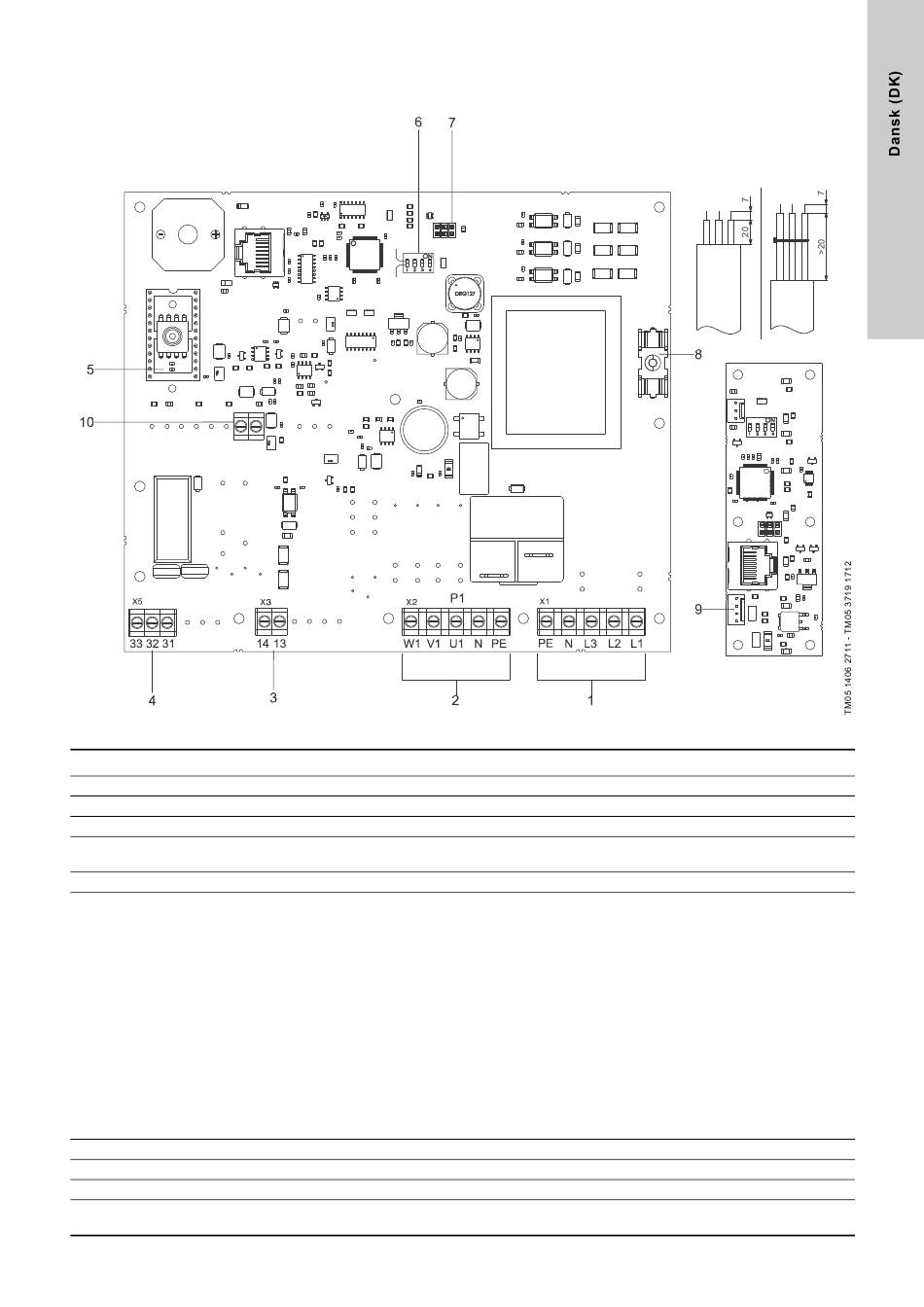

Fig. 9 Intern indretning af LC 220
Pos. Beskrivelse
1 Klemmer til strømforsyning
2 Klemmer til tilslutning af pumpe
3 Klemmer til tilslutning af ekstern niveauafbryder 230 V, NO
4 Klemmer til udgangssignal "fællesalarm"
5 Printkort med analog piezoresistiv tryksensor
6 DIP-switch
7 Softwarestik til PC Tool
8 Styrestrømssikring, finsikring
9 Batteri (ikke-genopladeligt)
Klemmer til ekstra alarm for høj vandstand
10
(inde i beholderen), digital
HIGH
LOW
Potentialfrie skiftekontakter NO/NC med maks. 250 V / 2
A
0-5 V
1. Tilgangshøjde:
ON = HIGH: 250 mm (fabriksindstilling)
OFF = LOW: 180 mm
2. Afstilling:
ON: Automatisk (fabriksindstilling)
OFF: Manual
3. Serviceinterval:
ON: 1 år
OFF: Intet (fabriksindstilling)
4. Indstilling for tilbagestilling (kun ved udskiftning af
sensor)
ON: Sikker (normal position, fabriksindstilling)
OFF: Skift kortvarigt til OFF for at give sensoren
mulighed for justering i forhold til omgivelsestrykket.
Se serviceinstruktionen.
6-polet indgang
100 mAT / 20 mm x ∅ 5
9 V
Bemærk: Kabelforbindelse til pos. 10:
Brug en kabelstrip hvis ledningerne stikker
mere end 20 mm ud fra kabelkappen.
Klemmenumre
PE, N, L3, L2, L1
W1, V1, U1, N, PE
35, 36
X11
81, 82
71
