5. Paineputken liittäminen.
Asenna sulkuventtiili takaiskuventtiilin ja toimitetun taipuisan
liitäntäletkun väliin, DN 100 (sisähalkaisija 110 mm). Joustava
liitos voidaan varmistaa jättämällä putkenpäiden ja pumppaa-
mon tuloaukkojen väliin noin 5 cm väli tulo-, paine- ja tuuletus-
putkissa.

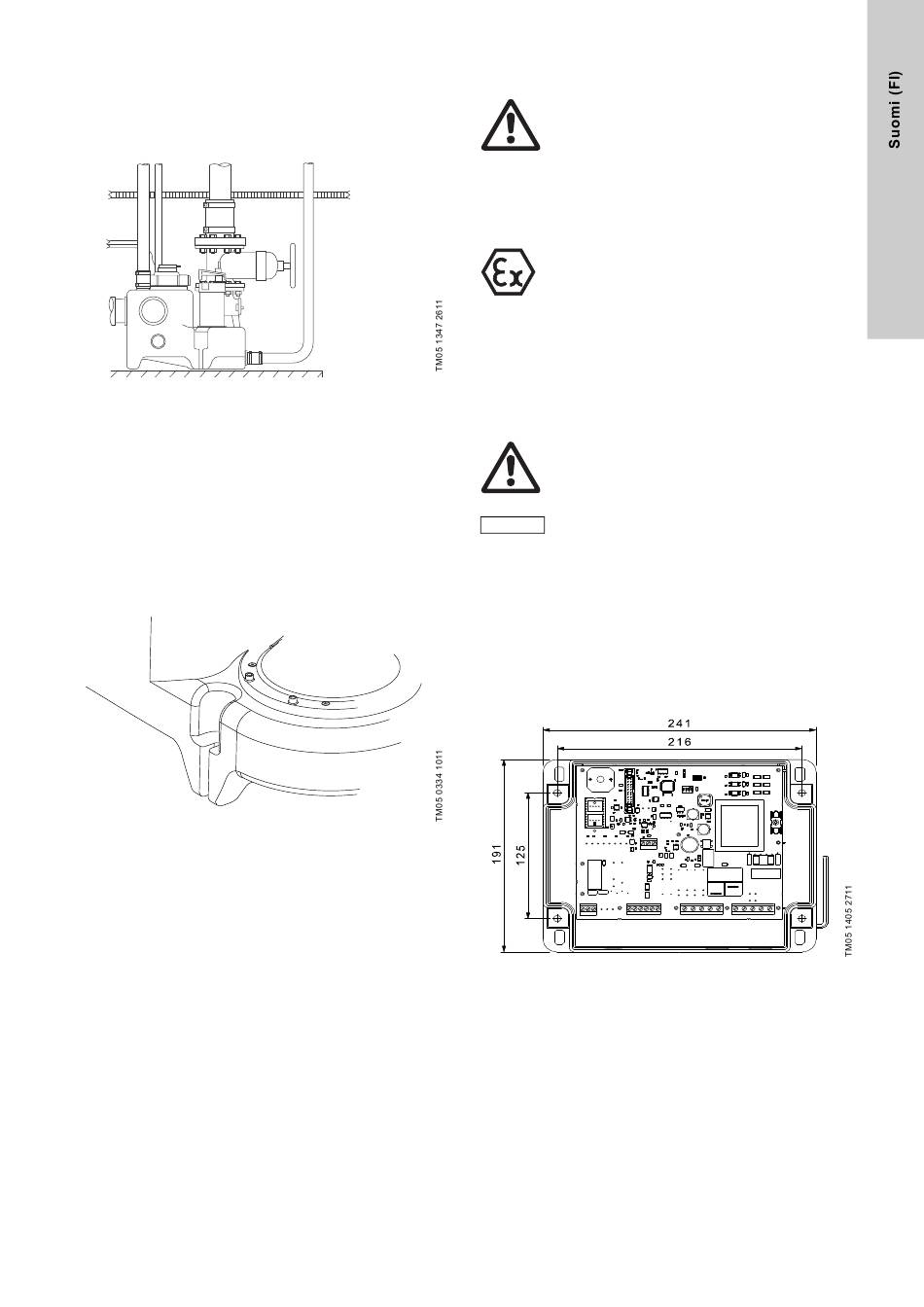

Kuva 13 Sulkuventtiili takaiskuventtiilin päällä
6. Tuuletusputken liittäminen.
DN 50 -tuuletusliitäntä säiliön päällä on avoin. Liitä tuuletus-
putki tuuletusaukkoon taipuisalla liitäntäkappaleella. Tuuletus-
putki on johdettava ulos katon yläpuolelle avoimeen ilmaan
paikallisten määräysten mukaisesti. Joustava liitos voidaan
varmistaa jättämällä tuuletusputken pään ja tuuletusaukon
väliin noin 3 cm väli.
7. Kalvopumpun liittäminen (valinnainen).
Asenna kalvopumppu painepuolelle. Kalvopumpun huollon
helpottamiseksi on suositeltavaa asentaa 1 1/2" sulkuventtiili
säiliön liitäntään.
8. Säiliön kiinnitys lattiaan.
Kuva 14 Kiinnityspiste säiliön lattiakiinnitykseen
7. LC 220 -säätimen asennus
Varoitus
Ennen LC 220:n liitäntöjen suorittamista tai pumpun
parissa työskentelyä tulee varmistaa, että sähkön-
syöttö on katkaistu eikä sitä voida erehdyksessä kyt-
keä takaisin.
Sähköasennuksen saa suorittaa vain valtuutettu henkilö paikallis-
ten määräysten mukaisesti.
7.1 Sijoitus
Varoitus
LC 220 -säädintä ei saa asentaa räjähdysvaarallisille
alueille.
LC 220 voidaan asentaa ympäristölämpötilaan 0 °C ... +40 °C.
Kotelointiluokka: IP56.
Asenna säädin mahdollisimman lähelle pumppaamoa.
Ulos asennettaessa LC 220 on sijoitettava suojakatokseen tai
-kaappiin. LC 220 ei saa altistua suoralle auringonpaisteelle.
7.2 Mekaaninen asennus
Varoitus
Reikiä porattaessa on varottava vahingoittamasta
kaapeleita tai vesi- ja kaasuputkia.
Varmistu asennuksen turvallisuudesta.
Huomaa
LC 220 voidaan asentaa etukantta irrottamatta.
Toimi seuraavasti:
• Kiinnitä LC 220 tasaiseen seinäpintaan.
• Asenna LC 220 kaapeliläpiviennit alaspäin (mahdolliset lisälä-
piviennit on asennettava kaapin pohjalevyyn).
• Kiinnitä LC 220 neljällä ruuvilla kaapin takaseinässä olevien
kiinnitysreikien kautta. Poraa kiinnitysreiät 6 mm poralla sääti-
men mukana toimitettavan porausmallineen avulla.
Asenna ruuvit kiinnitysreikiin ja kiristä huolellisesti.
Asenna muovitulpat.
Kuva 15 Säätimen asennus seinään
