Die Kaskadierung ermöglicht die Verbindung von bis zu vier Steuerungen.

Für die Kaskadierung dürfen Sie nur Steuerungen mit gleicher Software- und

Hardware-Version verbinden. Die Versionen finden Sie auf dem Konfigurationsaufkleber

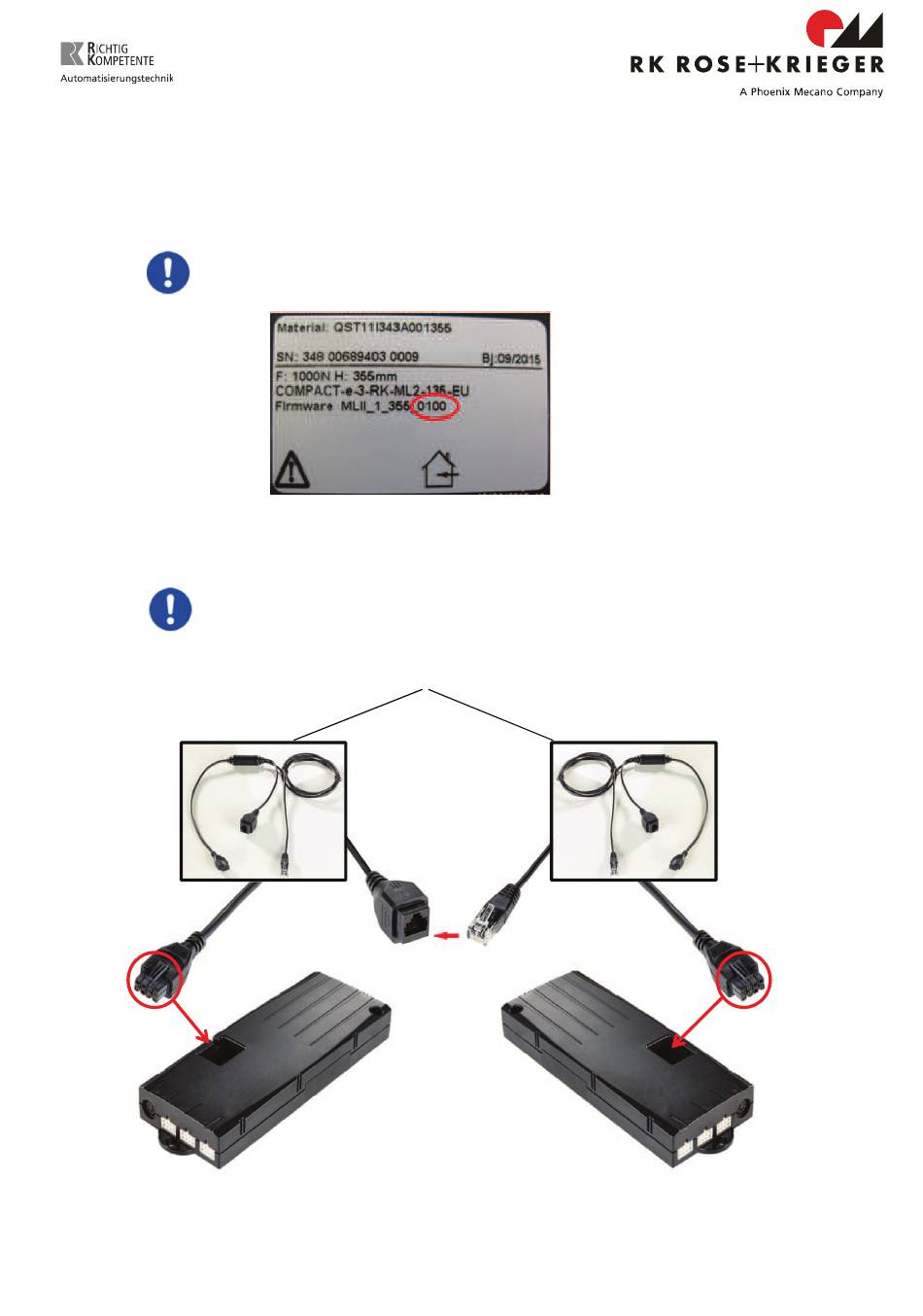

Abb. 1: Konfigurationsaufkleber

1. Antriebskonfiguration

Um die Steuerungen miteinander zu verbinden, verwenden Sie bitte nur original

Kaskadierungskabel

Kaskadierungskabel LOG-CBL-SYNC-1500

Abb. 2: Verbinden der Kaskadierungskabel

Kaskad

ierung der

Compact-e-3 Steuerung

Bestell-Nr. 99428 Ausgabe 04.2017 Version 1-1

Table of Contents

Need help?

Do you have a question about the RK Rose+Krieger Compact-e-3 and is the answer not in the manual?

Page 1 Kaskad ierung der Compact-e-3 Steuerung Die Kaskadierung ermöglicht die Verbindung von bis zu vier Steuerungen. Für die Kaskadierung dürfen Sie nur Steuerungen mit gleicher Software- und Hardware-Version verbinden. Die Versionen finden Sie auf dem Konfigurationsaufkleber Abb. 1: Konfigurationsaufkleber 1. Antriebskonfiguration Um die Steuerungen miteinander zu verbinden, verwenden Sie bitte nur original Kaskadierungskabel Kaskadierungskabel LOG-CBL-SYNC-1500...
Page 2 Im Werkszustand ist die Steuerung nicht als Master- oder Slave-Steuerung definiert. Sobald ein Handschalter einer Steuerung betätigt wird, entscheidet sich, ob und welche Steuerung als Master-, Slave- oder Einzelsteuerung agiert. In einem Verbund ist automatisch die Steuerung als Master-Steuerung konfiguriert, deren Handschalter als erstes betätig wird.
Page 3 Cascading the Compact-e-3 controller Cascading allows you to connect up to four controllers. When Cascading, you may only connect controllers with the same software and hardware version. Version numbers can be found on the configuration sticker Fig. : Configuration sticker 1.
Page 4 In the factory-default setting, the controller is not defined as being a master or slave controller. As soon as a hand switch operates a controller, it is decided if and which controller is to function as master, slave or stand-alone. In a cascade, the controller whose hand switch is first operated is automatically configured as being the master controller.
