Festo CPV -GE-CO3-8 Series Manual

Cpv valve terminal with direct connection
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 17

Quick Links

Download this manual
Compact Performance
Kurz−
beschreibung
Brief description
CPV−Ventilinsel
mit Direkt−
anschluss
Typ
CPV...−GE−CO3−8
CPV valve
terminal with
direct connection
Type
CPV...−GE−CO3−8
Deutsch
English
Español
Français
Italiano
Svenska
706 028
0709NH

Advertisement

loading

Related Manuals for Festo CPV -GE-CO3-8 Series

Summary of Contents for Festo CPV -GE-CO3-8 Series

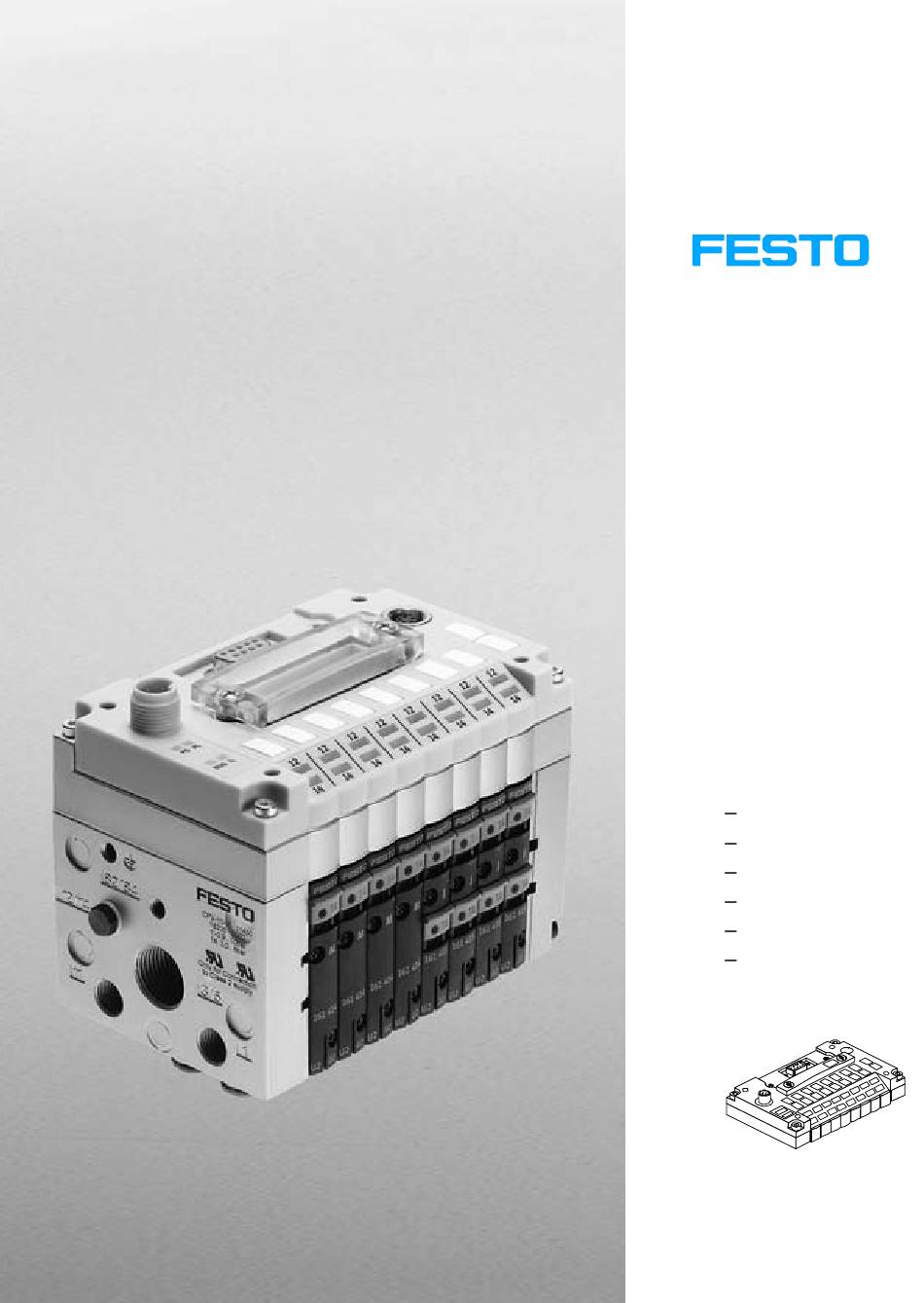

  • Page 1 Compact Performance Kurz− beschreibung Brief description CPV−Ventilinsel mit Direkt− anschluss CPV...−GE−CO3−8 CPV valve terminal with direct connection Type CPV...−GE−CO3−8 Deutsch English Español Français Italiano Svenska 706 028 0709NH...

  • Page 2: Table Of Contents

    ......... . . Edition: 0709NH Original: de © (Festo SE & Co. KG, D 73726 Esslingen, Germany, 2007) Internet: http://www.festo.com E−Mail: service_international@festo .com...

  • Page 3: Deutsch

    Trennung der Betriebsspannung nach IEC/DIN EN 60204−1 gewährleisten. Berücksich tigen Sie zusätzlich die allgemeinen Anforderungen an PELV−Stromkreise gemäß IEC/DIN EN 60204−1. S Schließen Sie einen Erdleiter mit ausreichendem Leitungsquerschnitt an den mit dem Erdungssymbol gekennzeichneten Anschluss an. Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 4 Schalterabdeckung (abgenommen) 2.1 Pinbelegung des Spannungsversor gungs− Anschlusses 2 M12−Anschluss Pin−Nr. 1. DC 24 V Betriebsspannung Elektronik und Eingänge 2. DC 24 V Lastspannung Ventile 3. 0 V 4. Erdungsanschluss Bei angeschlossenen Modulen am Erweiterungsanschluss Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 5 2.3 Pinbelegung Feldbusanschluss (Sub−D−9 Stecker) Sub−D−9 Stecker Pin−Nr. Festo Sub−D−Buchse auf CPV Insel 2. CAN_L 3. 0 V Bus 5. CAN−Schirm Kabelschelle 7. CAN_H 9. 24 V Bus Typ FBS−SUB−9−BU−2x4POL (Zubehör) Details finden Sie in der Beschreibung P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 6 Als Zubehör erhalten Sie folgende Anschlüsse von Festo: M12 Adapter: Typ FBA−2−M12−5POL Schraubklemmen−Adapter: Typ FBA−1−SL−5POL dazu Klemmleiste: Typ FBSD−KL−2x5POL 2.4 Pinbelegung Feldbusanschluss (M12−Adapter) M12−Adapter Pin−Nr. 1. Schirm 2. 24 VDC Bus (max. 4 A) 3. 0 V Bus 4. CAN_H 5.
  • Page 7 7. Ist die CPV Direct erster oder letzter Teilnehmer in ei nem Feldbussegment, muss ein Abschlusswiderstand zwischen die Feldbusleitungen montiert werden (120 , 0,25 W). Warnung S Prüfen Sie, mit welchen Maßnahmen Sie Ihre Anlage im NOT−AUS−Fall in einen sicheren Zustand versetzen. Weitere Informationen: Beschreibung P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 8 Kodierte Eingabe Beispiel: Stationsnummer: 38 2 + 4 + 32 = 4.2 Feldbus−Baudrate einstellen (2fach DIL−Schalter) Stellen Sie die Baudrate mit den Schalterelementen 1 und 2 des 2fach−DIL−Schalters ein. 125 kBaud 250 kBaud 500 kBaud 1000 kBaud Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 9 4.3 Konfigurations−Modus einstellen (8fach DIL) Stellen Sie den Konfigurations−Modus mit dem Schalter element 8 des 8fach−DIL−Schalters ein. Konfigurations−Modus Stellung der Schalterelemente Normal−Modus DIL 2.8 = off Werkzeugwechsel− DIL 2.8 = on Konfiguration Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 10 Das kann nur im Normal−Modus erfolgen. 2fach DIL−Schalter, Schalterelement 1 2 zum Einstellen der CANopen Baudrate SAVE−Taste für CPI−System 8fach DIL−Schalter, Schalterelement 1 7 zum Einstellen der CANopen Busadresse (Node−ID) 8fach DIL−Schalter, Schalterelement 8 zum Einstellen des Konfiguartions−Modus (Werkzeugwechsel−Konfiguration) Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 11 1. Spannungsversorgung der CPV Direct und ggf. der CPI−/CP−Module/Ventilinseln einschalten. Bei neuer oder geänderter Strangbelegung blinkt die LED P. 2. Drücken Sie mindestens 1 s auf die SAVE−Taste. Die LED P erlischt. 3. Prüfen Sie die Adresszuordnungen Ihres CPI−Systems, bevor Sie Anwenderprogramme starten. Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 12 2. CP−Ventilinseln, elektrische Ausgangs− oder Eingangs module am CPI−Erweiterungsstrang belegen je nach Ausführung 8, 16, Ausgangs− oder Eingangsadressen. Beachten Sie die entsprechende Dokumentation zum Modul. Ausführliche Angaben und Beispiele zur Adressierung des CP−Systems finden Sie in der Beschreibung P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 13 Prüfen der Netzwerkverbindung blinkt schnell rot: Kommunikationsfehler, Steuerung im Stopp−Zustand leuchtet rot: Ausfall Spannungsversor gung, Prüfen der Netzwerkverbindung Sonstige Fehler blinkt schnell: Konfigurationsfehler CP−Strang (rot) blinkt langsam: Modul im CP−Strang hat Diagnosefall leuchtet: Modulausfall im CP−Strang Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 14 EMV Störfestigkeit è www.festo.com CPI−Strangerweiterung Leitungslänge max. 10 m Module (Regeln) max. 4 Module mit zusammen max. 32 E und 32 A am CP−Strang Stromaufnahme max. 1,6 A bei 24 V Weitere Regeln in der Beschreibung P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 15 26,4 V Stromaufnahme Summe aller eingeschalteten CP−Magnetventile; siehe Beschreibung CP Pneumatik" Restwelligkeit 4 Vss (innerhalb Toleranz) Galvanische Trennung Busschnittstelle opto−entkoppelt Ventile siehe Pneumatik−Beschreibung P.BE−CPV−... Ausführliche Informationen über die CPV Direct CO3 erhalten Sie in der Beschreibung P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Deutsch...
  • Page 16 Festo CPV...−GE−CO3−8 0709NH Deutsch...

  • Page 17: English

    IEC/DIN EN 60204−1. Observe also the general requirements for PELV power circuits as per IEC/DIN EN 60204−1. S Connect an earth conductor of sufficient diameter to the connection marked with the earth symbol. Festo CPV...−GE−CO3−8 0709NH English...
  • Page 18 M12 connection Pin no. 1. 24 V DC operating voltage for the electronics and inputs 2. 24 V DC load voltage for valves 3. 0 V 4. Earth connection On the extension connection of connected modules Festo CPV...−GE−CO3−8 0709NH English...
  • Page 19 Pin no. Festo Sub−D CPV valve terminal socket 2. CAN_L 3. 0 V bus 5. CAN screening/shield Cable clip 7. CAN_H 9. 24 V bus Type FBS−SUB−9−BU−2x4POL (accessory) Detailed information can be found in the manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH English...
  • Page 20 2.5 Pin assignment (screw terminal adapter (IP20) Screw terminal adapter Pin no. 1. 0 V bus 2. CAN_L 3. Screening/shield 4. CAN_H 1 2 3 4 5 5. 24 V DC bus (max. 4 A) Festo CPV...−GE−CO3−8 0709NH English...
  • Page 21 (120 , 0.25 W). Warning S Check the measures for putting the system into a safe state in the event of an EMERGENCY STOP. Further information: Manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH English...
  • Page 22 2 + 4 + 32 = 4.2 Setting the field bus baud rate (2−element DIL switch) Set the baud rate with switch elements 1 and 2 of the 2−element DIL switch. 125 kBaud 250 kBaud 500 kBaud 1000 kBaud Festo CPV...−GE−CO3−8 0709NH English...
  • Page 23 (8−element DIL switch) Set the configuration mode with switch element 8 of the 8−element DIL switch. Configuration mode Position of the switch elements Normal mode DIL 2.8 = off Tool change DIL 2.8 = on configuration Festo CPV...−GE−CO3−8 0709NH English...
  • Page 24 CANopen baud rate SAVE button for CPI system 8−element DIL switch, switch elements 1 7 for setting the CANopen bus address (node ID) 8−element DIL switch, switch element 8 for setting the configuration mode (tool change configuration) Festo CPV...−GE−CO3−8 0709NH English...
  • Page 25 LED P will flash. 2. Press the SAVE button for at least 1 s. The LED P goes out. 3. Check the address assignments of your CPI system before starting user programs. Festo CPV...−GE−CO3−8 0709NH English...
  • Page 26 CP extension string each occupy 8, 16, input or output addresses depending on the design. Note the relevant documentation for the module. Details and examples of addressing the CP system can be found in the manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH English...
  • Page 27 Supply voltage failed, check the mains connection Other faults flashes fast: Configuration fault in CP string ( d) (red) flashes slowly: Module in the CP string has diagnostic case lights up: Module failure in the CP string Festo CPV...−GE−CO3−8 0709NH English...
  • Page 28 Cable length max. 10 m Modules (regulate) max. 4 modules with together max. 32 inputs and 32 outputs on the CP string Current consumption max. 1.6 A at 24 V Further rules in the manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH English...
  • Page 29 CP solenoid valves; see manual CP pneumatics" Residual ripple 4 Vpp (within tolerance) Electrical isolation bus interface opto−decoupled Valves see Pneumatics manual P.BE−CPV−... Detailed information on the CPV Direct CO3 can be found in the manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH English...
  • Page 30 Festo CPV...−GE−CO3−8 0709NH English...

  • Page 31: Español

    IEC/DIN EN 60204−1. Tenga en cuenta también los requisitos generales para circuitos PELV según IEC/DIN EN 60204−1. S Conecte un conductor de tierra de suficiente diámetro a la conexión marcada con el símbolo de tierra. Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 32 1. Tensión de funcionamiento 24 V DC para la electrónica y las entradas 2. Tensión de carga DC 24 V para las válvulas 3. 0 V 4. Conexión a tierra Si hay módulos conectados a la conexión de ampliación Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 33 Pin n° Zócalo Sub−D de 9 pines en Festo terminal CPV 2. CAN_L 3. 0 V Bus 5. Apantallamiento CAN Sujetacables 7. CAN_H 9. 24 V Bus Tipo FBS−SUB−9−BU−2x4POL (accesorios) Hallará información detallada en el manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 34 Como accesorios recibirá las siguientes conex. de Festo: adaptador M12: tipo FBA−2−M12−5POL adapt. de bornes atornillados: tipo FBA−1−SL−5POL y la regleta de bornes: tipo FBSD−KL−2x5POL 2.4 Asignación de pines de la conexión al bus de campo (adaptador M12) Adaptador M12 Pin n°...
  • Page 35 (120 , 0,25 W). Advertencia S Compruebe las medidas requeridas para poner el sistema en un estado de seguridad en el caso de un PARO DE EMERGENCIA. Más información: manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 36 4.2 Ajuste de la velocidad de transmisión del bus de campo (interruptor DIL de 2 elementos) Ajuste la velocidad de transmisión con los elementos 1 y 2 del interruptor DIL de 2 elementos. 125 kBaud 250 kBaud 500 kBaud 1000 kBaud Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 37 Ajuste el modo de configuración con el elemento 8 del interruptor DIL de 8 elementos. Modo de configuración Ajuste de los elementos del interruptor Modo normal DIL 2.8 = off Configuración de cambio DIL 2.8 = on de herramienta Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 38 Interruptor DIL de 8 elementos, elementos 1 a 7 para ajustar la dirección de bus de CANopen (ID del nodo) Interruptor DIL de 8 elementos, elemento 8 para ajustar el modo de configuración (configuración de cambio de herramienta) Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 39 LED P parpadea. 2. Presione la tecla SAVE durante 1 s como mínimo. El LED P se apaga. 3. Verifique las asignaciones de direcciones del sistema CPI antes de poner en marcha programas de usuario. Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 40 CP ocupan, según la ejecución, 8, 16, direcciones de salidas o entradas. Observe la documentación corres pondiente al módulo. En el manual P.BE−CP−CO3−... hallará información deta llada y ejemplos de direccionamiento del sistema CP. Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 41 Otros fallos Intermitente rápido: fallo de configuración del ramal CP (rojo) ( j ) Intermitente lento: caso de diagnosis en el módulo en el ramal CP Encendido: fallo de módulo en el ramal CP Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 42 Módulos (reglas) máx. 4 módulos con un total de 32 I y 32 O como máx. en el ramal CP Consumo de corriente máx. 1,6 A (con 24 V) Hallará más reglas en el manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 43 CP conectadas; véase el manual Neumática CP" Ondulación residual 4 Vpp (dentro de la tolerancia) Separación galvánica Interface bus opto−desacoplado Válvulas véase el manual de neumática P.BE−CPV−... Hallará información detallada sobre el CPV Direct CO3 en el manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Español...
  • Page 44 Festo CPV...−GE−CO3−8 0709NH Español...

  • Page 45: Français

    électriques TBTP selon la norme CEI/DIN EN 60204−1. S Brancher un connecteur de mise à la terre ayant une section suffisante sur la borne présentant le symbole de mise à la terre. Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 46 Connecteur M12 Broche n° 1. Alimentation de l’électronique et des entrées 24 V CC 2. Alimentation principale 24 V CC des distrib. 3. 0 V 4. Borne de terre Pour les modules connectés sur le connecteur d’extension Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 47 Broche n° Connecteur femelle sur terminal CPV Sub−D Festo 2. CAN_L 3. Bus 0 V 5. Blindage CAN Serre−câble 7. CAN_H 9. Bus 24 V Type FBS−SUB−9−BU−2x4POL (Accessoires) Pour plus de détails se reporter au manuel P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 48 Parmi les accessoires, Festo fournit les connecteurs suivants : Adaptateur M12 : type FBA−2−M12−5POL Adaptateur pour bornes à vis : type FBA−1−SL−5POL avec bornier : type FBSD−KL−2x5POL 2.4 Affectation des broches du connecteur de bus de terrain (adaptateur M12) Adaptateur M12 Broche n°...
  • Page 49 être montée entre les câbles de bus de terrain (120 , 0,25 W). Avertissement S Veiller à prévoir les mesures nécessaires pour garantir la sécurité de l’installation en cas d’arrêt d’urgence. Informations complémentaires : Manuel P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 50 4.2 Réglage de la vitesse de transmission du bus de terrain (interrupteur DIL à 2 commutateurs) Régler la vitesse de transmission à l’aide des commuta teurs 1 et 2 de l’interrupteur DIL à 2 commutateurs. 125 kbauds 250 kbauds 500 kbauds 1000 kbauds Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 51 Régler le mode de configuration à l’aide du commutateur 8 de l’interrupteur DIL à 8 commutateurs. Mode de configuration Position des commutateurs Mode normal DIL 2.8 = off Configuration de DIL 2.8 = on changement d’outil Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 52 Touche SAVE destinée au système CPI Interrupteur DIL à 8 commutateurs, commutateurs 1 destinés au réglage de l’adresse de bus du CANopen (Node−ID) Interrupteur DIL à 8 commutateurs, commutateur 8 destiné au réglage du mode de configuration (configuration de changement d’outil) Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 53 été modifiée, la LED P clignote. 2. Appuyer au moins 1 s sur la touche SAVE. La LED P s’éteint. 3. Vérifier les attributions des adresses du système CPI avant de démarrer les programmes d’application. Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 54 CPI occupent chacun selon le modèle 8, 16 (ou plus) adresses de sortie ou d’entrée. Se conformer à la documentation relative au module correspondante. Vous trouverez des indications détaillées et des exemples d’adressage du système CP dans le manuel P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 55 Autre erreur clignote rapidement : erreur de configuration de la branche CP (rouge) clignote lentement : le module sur la branche CP rencontre un cas de diagnostic allumée : défaillance module sur branche CP Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 56 10 m max. Modules (règles) max. 4 modules utilisant au total max. 32 E et 32 S sur la branche CP Consommation électrique max. 1,6 A à 24 V Le manuel d’utilisation P.BE−CP−CO3−... contient d’autres règles. Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 57 Pneumatique CP" Ondulation résiduelle 4 Vcc (dans la tolérance) Séparation galvanique Interface de bus par optocoupleur Distributeurs voir manuel Pneumatique P.BE−CPV−... Vous trouverez de plus amples informations sur le CPV Direct CO3 dans le manuel d’utilisation P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Français...
  • Page 58 Festo CPV...−GE−CO3−8 0709NH Français...

  • Page 59: Italiano

    IEC/DIN EN 60204−1. Inoltre osservare i requisiti generali previsti per i circuiti elettrici PELV secondo le norme IEC/DIN EN 60204−1. S Collegare un conduttore di massa con diametro del cavo sufficiente all’attacco contraddistinto dal simbolo di terra. Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 60 2 Connettore M12 N. pin 1. tensione d’esercizio 24 VCC elettronica e ingressi 2. tensione di carico 24 VCC valvole 3. 0 V 4. connessione messa a terra Con i moduli collegati al connettore di espansione Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 61 Connettore femmina su unità CPV Sub−D Festo 2. CAN_L 3. bus 0 V 5. schermo CAN fascetta serracavi 7. CAN_H 9. bus 24 V Tipo FBS−SUB−9−BU−2x4POL (vedi Accessori") Per informazioni più dettagliate fare riferimento alla descrizione P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 62 Tra gli accessori Festo sono disponibili i seguenti connettori: Adattatore M12: tipo FBA−2−M12−5POL Adattatore per morsetti a vite: tipo FBA−1−SL−5POL oltre alla morsettiera: tipo FBSD−KL−2x5POL 2.4 Occupazione dei pin connessione fieldbus (adattatore M12) Adattatore M12 N. pin 1. schermo 2. 24 VCC bus (max. 4 A) 3.
  • Page 63 7. Montare una resistenza terminale fra i conduttori fieldbus se l’unità CPV Direct è la prima o l’ultima utenza in un segmento (120 , 0,25 W). Avvertenza S Verificare la sicurezza di funzionamento dell’impianto in caso di emergenza. Ulteriori informazioni: descrizione P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 64 2 + 4 + 32 = 4.2 Impostazione della baudrate fieldbus (interruttore DIL a 2 elementi) Impostare la baudrate con gli elementi 1 e 2 dell’interrut tore DIL a 2 elementi. 125 kBaud 250 kBaud 500 kBaud 1000 kBaud Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 65 (interruttore DIL a 8 elementi) Impostare il modo di configurazione con l’elemento 8 dell’interruttore DIL a 8 elementi. Modo di configurazione Posizione degli elementi Modo normale DIL 2.8 = off Configurazione del cambio DIL 2.8 = on tool Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 66 Tasto SAVE per sistema CPI Interruttore DIL a 8 elementi, elementi 1 7 per l’impostazione dell’indirizzo di bus CANopen (Node−ID) Interruttore DIL a 8 elementi, elemento 8 per l’impostazione del modo di configurazione (configurazione del cambio tool) Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 67 Il LED P lampeggia se la configurazione della linea è nuova o modificata. 2. Premere sul tasto SAVE minimo 1 secondo. Il LED P si spegne. 3. Controllare l’assegnazione degli indirizzi del sistema CPI prima di avviare i programmi applicativi. Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 68 2. Le unità di valvole CP, i moduli d’ingresso o di uscita elettrici sulla linea di espansione CPI occupano cia scuno 8, 16, indirizzi d’ingresso o di uscita. Osservare l’apposita documentazione del modulo. Per informazioni ed esempi sull’indirizzamento del sistema CP fare riferimento alla descrizione P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 69 CP (rosso) lampeggia lentamente: diagnosticare il modulo nella linea CP acceso: disfunzione del modulo nella linea CP Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 70 10 m moduli (prescrizioni) max. 4 moduli con insieme max. 32 I e 32 O sulla linea CP assorbimento di corrente max. 1,6 A a 24 V Per altre prescrizioni fare riferimento alla descrizione P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 71 Ondulazione residua 4 Vss (entro i valori di tolleranza) Isolamento galvanico interfaccia bus a disaccoppia mento optoelettronico Valvole vedi descrizione della parte pneumatica P.BE−CPV−... Per informazioni dettagliate sull’unità di valvole CPV Direct CO3 vedi la descrizione P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Italiano...
  • Page 72 Festo CPV...−GE−CO3−8 0709NH Italiano...

  • Page 73: Svenska

    S Använd endast strömkällor som garanterar en säker isolering av matningsspänningen enligt IEC/DIN EN 60204−1. Följ dessutom allmänna krav på PELV− kretsar enligt IEC/DIN EN 60204−1. S Anslut en jordledare med tillräcklig kabelarea till den anslutning som är märkt med jordsymbolen. Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 74 CPI−systemslinga Omkopplarskydd (lossat) 2.1 Kontaktkonfiguration för anslutning av spänningsmatning 2 M12−anslutning Stiftnr. 1. DC 24 V matningsspänning elektronik och ingångar 2. DC 24 V matningsspänning ventiler 3. 0 V 4. Jordanslutning Vid anslutna moduler på systemslingan Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 75 2.3 Kontaktkonfiguration för fältbussanslutning (9−polig D−sub−hankontakt) 9−polig D−sub−hankontakt Stiftnr. Festo D−sub− på CPV−terminal honkontakt 2. CAN_L 3. 0 V−buss 5. CAN−skärm Kabelklämma 7. CAN_H 9. 24 V−buss Typ FBS−SUB−9−BU−2x4POL (tillbehör) Utförligare information finns i manualen P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 76 Följande anslutningar bifogas som tillbehör från Festo: M12 adapter: FBA−2−M12−5POL Skruvplintsadapter: FBA−1−SL−5POL därtill fjäderplint: FBSD−KL−2x5POL 2.4 Kontaktkonfiguration för fältbussanslutning (M12−adapter) M12−adapter Stiftnr. 1. Skärm 2. 24 VDC−buss (max. 4 A) 3. 0 V−buss 4. CAN_H 5. CAN_L Bus Out Bus In Blindplugg för anslutningar...
  • Page 77 7. Om CPV Direct är den första eller sista slaven i ett fältbussegment, måste ett termineringsmotstånd monteras mellan fältbusskablarna (120 , 0,25 W). Varning S Kontrollera vilka åtgärder du bör vidta för att försätta din anläggning i ett säkert tillstånd vid nödstopp. Ytterligare information: manual P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 78 Kodad inmatning Exempel: stationsnummer: 38 2 + 4 + 32 = 4.2 Ställa in fältbussens överföringshastighet (2−polig DIL−omkopplare) Ställ in överföringshastigheten med den 2−poliga DIL−omkopplarens strömställarelement 1 och 2. 125 kBit/s 250 kBit/s 500 kBit/s 1000 kBit/s Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 79 4.3 Ställa in konfigurationsläge (8−polig DIL) Ställ in konfigurationsläge med den 8−poliga DIL−omkopplarens strömställarelement 8. Konfigurationsläge Strömställarelementens läge Normalt läge DIL 2.8 = off Utbytbar verktygs DIL 2.8 = on konfiguration Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 80 CP−systemslingan. Detta gäller endast i normalt läge. 2−polig DIL−omkopplare, strömställarelement 1 för inställning av CANopen överföringshastighet SAVE−knappen för CPI−system 8−polig DIL−omkopplare, strömställarelement 1 för inställning av CANopen bussadress (Node−ID) 8−polig DIL−omkopplare, strömställarelement 8 för inställning av konfigurationsläge (utbytbar verktygskonfiguration) Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 81 1. Koppla till spänningsmatning för CPV Direct och eventuella CPI−/CP−moduler/ventilterminaler. Vid ny eller ändrad slingbeläggning blinkar LED P. 2. Håll SAVE−knappen intryck i minst 1 s. LED P slocknar. 3. Kontrollera adresstilldelningarna för ditt CPI−system innan du startar något applikationsprogram. Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 82 = styrmagnet 12 2. CP−ventilterminaler och elektriska utgångs− eller ingångsmoduler på CPI−slingan belägger beroende på utförande 8, 16, utgångs− eller ingångsadresser. Följ dokumentationen av respektive modul. Utförliga uppgifter och exempel på adressering av CP−systemet finns i manualen P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 83 Blinkar långsamt i rött: kommunikationsfel, kontrollera nätverksanslutningen Blinkar snabbt i rött: kommunikationsfel, styrsystemet i stoppläge Lyser rött: Spänningsbortfall, kontrollera nätverksanslutningen Annat fel Blinkar snabbt: konfigurationsfel CP−slinga ( d) (röd) Blinkar långsamt: modul i CP−slingan har diagnosbortfall Lyser: modulbortfall i CP−slingan Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 84 EMC−immunitet è www.festo.com CPI−slinga Kabellängd max 10 m Moduler (regler) max 4 moduler med sammanlagt max. 32 I och 32 O på CP−slingan Strömförbrukning max 1,6 A vid 24 V Ytterligare regler finns i manualen P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 85 26,4 V Strömförbrukning Summan av alla tillkopplade CP−magnetventiler finns i manualen CP−pneumatik" Tillåtet rippel 4 Vss (inom toleransen) Galvanisk isolering Bussgränssnittet opto−isolerat Ventiler Se pneumatikmanual P.BE−CPV−... Utförlig information om CPV Direct CO3 finns i manualen P.BE−CP−CO3−... Festo CPV...−GE−CO3−8 0709NH Svenska...
  • Page 86 Festo CPV...−GE−CO3−8 0709NH Svenska...
