Dorel Asia DA7700 Instruction Booklet
  1. Manuals
  2. Brands
  3. Dorel Asia Manuals
  4. Indoor Furnishing
  5. DA7700
  6. Instruction booklet

Dorel Asia DA7700 Instruction Booklet

3pc brass pub set with faux marble top
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DOREL ASIA

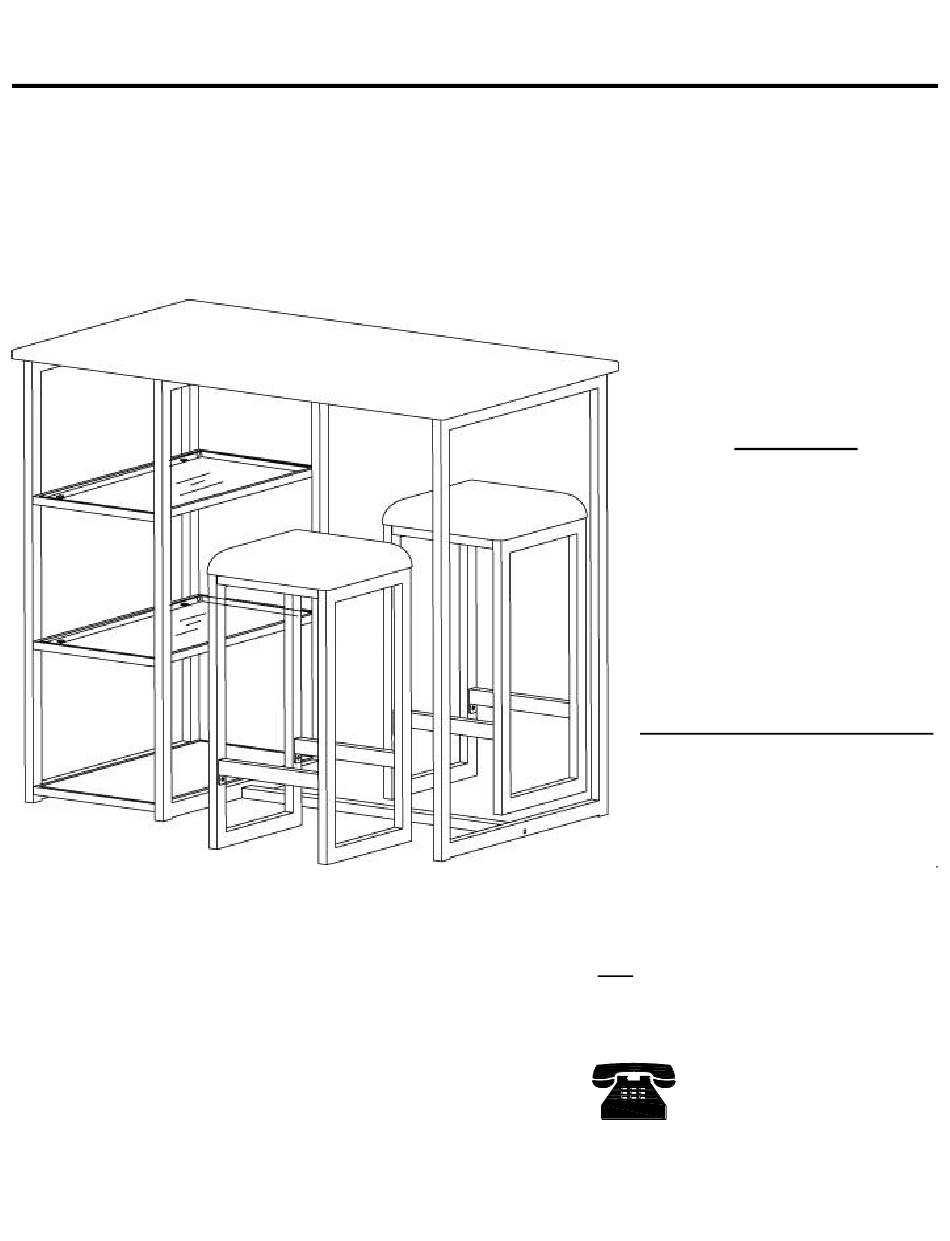

3pc Brass Pub Set with
Faux Marble Top
THIS INSTRUCTION BOOKLET
CONTAINS IMPORTANT SAFETY
INFORMATION. PLEASE READ
AND KEEP FOR FUTURE
_______ / _______ / _______
DO NOT RETURN
If a part is missing or damaged, contact our
customer service department. We will replace
Model No:
DA7700
UPC CODE:
0-65857-17486-1
NOTE:
REFERENCE.
Lot number:
(TAKEN FROM CARTON)
Date of purchase:
TO THE STORE.
PRODUCT
the part FREE of charge.
NEED HELP!
Tel #: 1-800-295-1980
CALL US FOR ASSISTAN
1-800-295-1980
E-Mail: das@dorel.com
Fax #: 514-353-7819
DO NOT RETURN PROD
E-MAIL:DAS@DOREL.C

Advertisement

loading
Need help?

Need help?

Do you have a question about the DA7700 and is the answer not in the manual?

Questions and answers

Related Manuals for Dorel Asia DA7700

Summary of Contents for Dorel Asia DA7700

  • Page 1 DOREL ASIA Model No: 3pc Brass Pub Set with DA7700 Faux Marble Top UPC CODE: 0-65857-17486-1 NOTE: THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Lot number: (TAKEN FROM CARTON) Date of purchase: _______ / _______ / _______ DO NOT RETURN TO THE STORE.

  • Page 2: Care And Cleaning

    CUSTOMER SERVICE If you are missing parts or have any questions about this product, contact our customer service representative first! CALL 1-800-295-1980 You can also order parts by writing to the address listed below. Please include the product model number, color and a detailed description of the part. Customer Service Department No.

  • Page 3: Hardware List

    3pc Brass Pub Set with Faux Marble Top DA7700 HARDWARE LIST φ1/4"*1-1/2" Ø1/4"*1/2" BOLT BOLT 28 PCS 8 PCS φ1/4"*3/4" φ1/8"*5/8" BOLT SCREW 4 PCS 14 PCS φ8*2.5mm ALLEN KEY SUCTION CUP 1 PC 8 PCS...

  • Page 4: Parts List

    3pc Brass Pub Set with Faux Marble Top DA7700 PARTS LIST TABLE TOP LEFT SIDE PANEL MIDDLE PANEL RIGHT SIDE PANEL SHELF STRETCHER STOOL PANEL UPPER STRETCHER BOTTOM STRETCHER 4PCS 4PCS 4PCS SEAT BOARD GLASS SHELF SHELF FRAME 2PCS 2PCS...
  • Page 5 3pc Brass Pub Set with Faux Marble Top DA7700 STEP 1 Attach left side, middle, and right side panels (B & C & D) to table top (A) with bolts (2). Use Allen Key (5) to install the bolts. NOTE: Do not fully tighten the bolts.
  • Page 6 3pc Brass Pub Set with Faux Marble Top DA7700 STEP 2 Attach stretcher (M) to middle and right side panel (C & D) with bolts (1). Use Allen Key (5) to install the bolts. NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following...
  • Page 7 3pc Brass Pub Set with Faux Marble Top DA7700 STEP 3 Attach stretcher (F) to middle and right side panel (C & D) with bolts (2). Use Allen Key (5) to install and tighten the bolts.
  • Page 8 3pc Brass Pub Set with Faux Marble Top DA7700 STEP 4 Attach shelf (E) to the left and middle panel (B & C) with bolt (3). Use Allen Key (5) to install the bolts. NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following...
  • Page 9 3pc Brass Pub Set with Faux Marble Top DA7700 STEP 5 Attach shelf frames (L) to left and middle panels (B & C) with bolts (1). Use Allen Key (5) to install the bolts. NOTE: Do not fully tighten the bolts. Loose bolts will facilitate assembly in the following steps.
  • Page 10 3pc Brass Pub Set with Faux Marble Top DA7700 STEP 6 Attach stretcher (M) to table top (A) using screws (4). Use a Phillips screwdriver (not included) to install the screws (4). Tighten all the bolts previously installed. NOTE: Screws (4) will make their own holes. Do not use power tools to tighten the...
  • Page 11 3pc Brass Pub Set with Faux Marble Top DA7700 STEP 7 With the help of another person, turn the table upright. Place the suction caps (6) to the four corners of each shelf frame (L). Put the shelves (K) onto it.
  • Page 12 3pc Brass Pub Set with Faux Marble Top DA7700 STEP 8 Attach bottom and upper stretchers (I & H) to stool panels (G) with bolts (1) as shown below. Use Allen Key (5) to tighten the bolts. Note: Make sure the metal brackets on stretchers (H) and chair panels (G) face...
  • Page 13 3pc Brass Pub Set with Faux Marble Top DA7700 STEP 9 Attach seat board (J) to the stool frame previously assembled with screws (4). Use a Phillips head screwdriver (not included) to install the screws (4). NOTE: Screws (4) will make their own holes. Do not use power tools to tighten the bolts.
  • Page 14 3pc Brass Pub Set with Faux Marble Top DA7700 CAUTION: This unit is intended for use only with the products and/or maximum weights indicated. Use with other products and/or products heavier than the maximum weights indicated may result in instability or cause possible injury.
  • Page 15 MODEL #: DA7700 Customer Service PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE PLEASE CONTACT CUSTOMER SERVICE REPRESENTATIVES AT THE FOLLOWING NUMBERS SHOULD THERE BE ANY MISSING OR DEFECTIVE PART(S). Customer Service Phone Number 1-800-295-1980 Email: das@dorel.com Customer Service Fax Number 514-353-7819...
