QS, QT & 1900 SERIES
Page 2-8 REV. 12/78
ElECTRICAL SYSTEM (Continued)

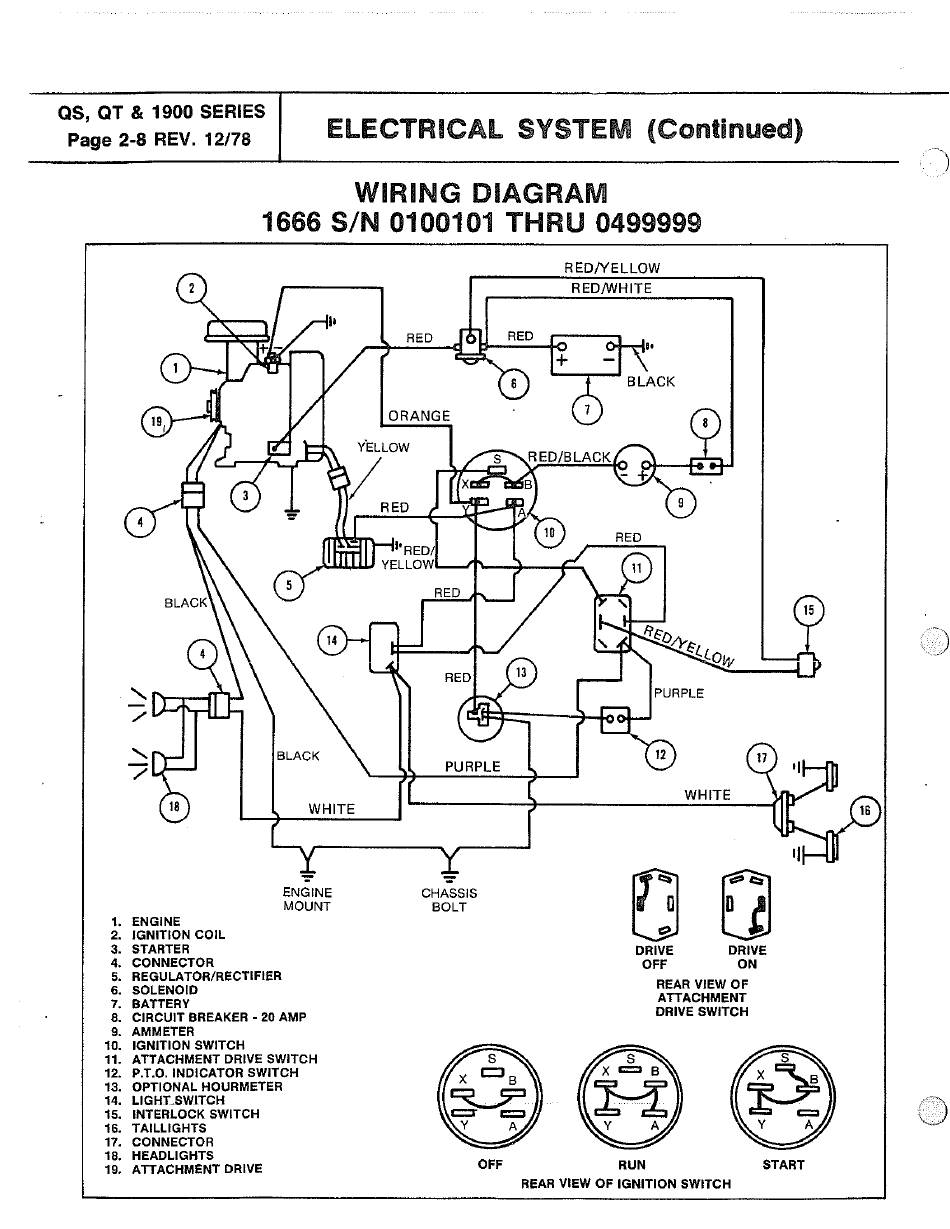

WIRING DIAGRAM
1666 S/N 0100101 THRU 0499999
'
/
1. ENGINE
2. IGNITION COIL
3. STARTER
4. CONNECTOR
5. REGULATOR/RECTIFIER
6. SOLENOID
7. BATTERY
WHITE
ENGINE
MOUNT
8. CIRCUIT BREAKER - 20 AMP
9. AMMETER
10. IGNITION SWITCH
11. ATTACHMENT DRIVE SWITCH
12. P.T.O. INDICATOR SWITCH
13. OPTIONAL HOURMETER
14. LIGHT.SWITCH
15. INTERLOCK SWITCH
16. TAILLIGHTS
17. CONNECTOR
18. HEADLIGHTS
19. ATTACHMENT DRIVE
RED
ORANGE
PURPLE
CHASSIS
BOLT
OFF
RED/YELLOW
RED/WHITE
WHITE
DRIVE
DRIVE
OFF
ON
RUN
REAR VIEW OF
ATTACHMENT
DRIVE SWITCH
REAR VIEW OF IGNITION SWITCH
START
)
