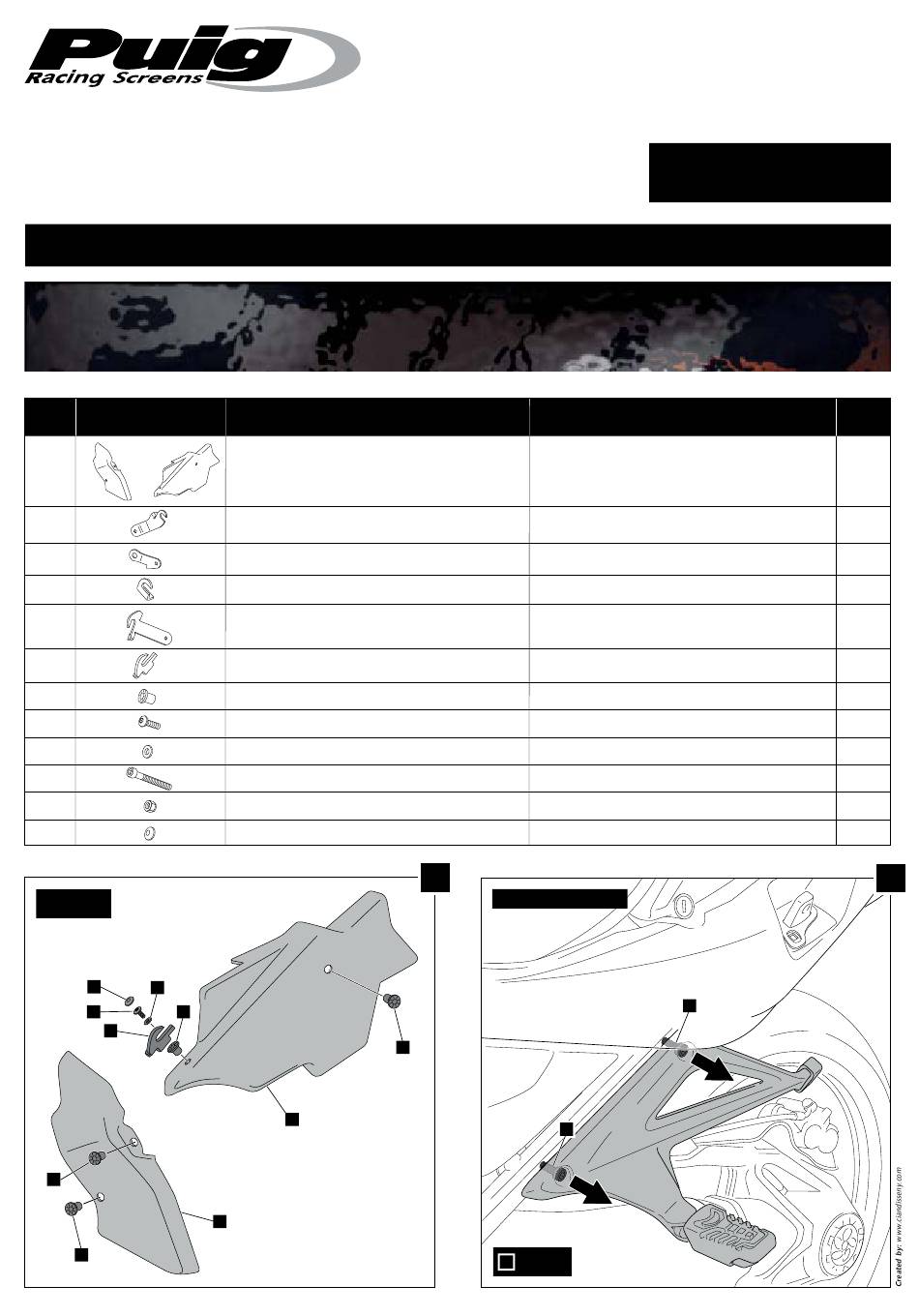

INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG
DEFLECTORES POSTERIORES PARA / REAR SPOILERS FOR / SEITENTEILE FÜR
ID. PIEZA / PART
1
2
3
4
5
6
7
8
9
10
11
12
PRE-MONTAJE
PRE-ASSEMBLY
12
9
8 7
6
7
7
Pg. 1/3
info@puigusa.com
www.puigusa.com
BMW R1200RT '14 -
DESCRIPCIÓN
Conjunto defl ectores posteriores
Soporte derecho superior
Soporte derecho inferior
Soporte derecho delantero
Soporte izquierdo superior
Soporte izquierdo inferior
Silentblock M5
Tornillo Allen M5x16 ISO 7380 (negro)
Arandela metálica M5
Tornillo Allen M8x45 DIN 912 (negro)
Tuerca autoblocante M8
Tapón tornillo M5 ISO 7380
1
1
DESCRIPTION
Rear spoilers set
Upper right support
Lower right support
Front right support
Upper left support
Lower left support
M5 Silentblock
M5x16 ISO 7380 Allen Screw (Black)
M5 Metal washer
M8x45 DIN 912 Allen Screw (Black)
M8 locknut
M5 ISO 7380 Screw cap
1
Lateral izquierdo-Left lateral
7
A
Sólo afl ojar
A
Just loosen
Ref.: 7529
QTY.
A
1
1
1
1
1
1
4
4
4
1
1
4
2
