PUIG 7655 Mounting Instructions

MOTOPLASTIC, S.A.
Molí de la sal, 1 - 08403 Granollers (Barcelona) SPAIN
Tel. 34 93 849 06 33 - Fax 34 93 849 09 88
info@puig.tv - info@puigusa.com
www.puig.tv - www.puigusa.com
INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG
CARENABRÍS ADAPTABLE A - WINDSHIELD FOR - WINDSCHUTZSCHEIBE FÜR
ID. PIEZA / PART
1
2
3
4
5
6
7
8
9
10
11
Pg. 1/2
HONDA CB300F
DESCRIPCIÓN
Carenabrís
Soporte metálico derecho
Soporte metálico izquierdo
Tornillo Allen M8x45 DIN 912 (negro)
Casquillo Ø int. 8'5 x Ø 14 x 6mm (negro)
Separador de silicona Ø12,7 x 3,5
Silentblock M5
Tornillo Allen M5x16 ISO 7380 (negro)
Arandela de nylon M5x0,5
Tapa plástico tornillo Allen M8
Tapón tornillo M5 ISO 7380
Ref.: 7655
DESCRIPTION

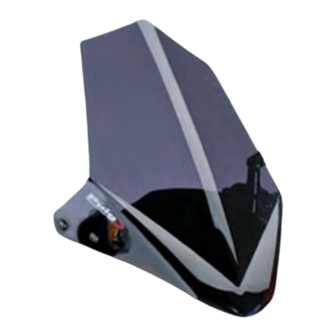

Windshield
Right metal support
Left metal support
M8x45 DIN 912 Allen Screw (black)
Ø int. 8'5 x Ø 14 x 6mm arrowhead (black)
Ø12,7x3,5 silicone delimiter
M5 Silentblock
M5x16 ISO 7380 Allen screw (black)
M5x0,5 nylon washer
M8 Allen screw plastic cap
M5 ISO 7380 screw cap
QTY.
1
1
1
4
4
1
4
4
4
4
4
