PUIG 3173 Mounting Instructions

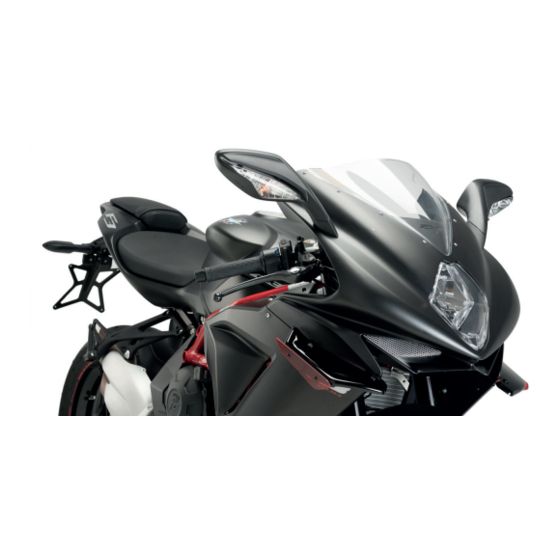

MV AGUSTA F3
M O U
RE F 3173
1 Person
15 min
EASY
ID PIEZA/PART
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
N T I N G
DESCRIPCIÓN
Base alerón derecha
Winglet Negro derecho
Winglet Rojo derecho
Base alerón izquierda
Winglet Negro izquierdo
Winglet Rojo izquierdo
Soporte metálico derecho (R)
Soporte metálico izquierdo (L)
Tuerca autoblocante M4
Arandela de goma Ø4,5 x Ø11 x 2mm
Arandela de nylon M4x0,5
Tornillo Allen M4x12 Ø9 ISO 7380
Casquillo Ø13 x Ø8,5 x 3,5
Arandela de nylon M5x1
Tornillo Allen M5x11 Ø11 ISO 7380
Tornillo Allen M5x25 Ø11 ISO 7380
Tapón tornillo Allen M5 ISO 7380
Espuma adhesiva protectora 15x10mm
(se suministra montada con ID5/6)
www.puig.tv
www.puigusa.com
675 '11- / F3 800 13'-
I N S T R
SIDE SPOILER DOWNFORCE
DESCRIPTION
Right main plain spoiler
Right black winglet
Right red winglet
Left main plain spoiler
Left black winglet
Left red winglet
Right metal suport (R)
Left metal suport (L)
M4 Locking nut
Ø4,5 x Ø11 x 2mm Rubber washer
M4x0,5 Nylon washer
M4x12 Ø9 ISO 7380 Allen screw
Ø13 x Ø8,5 x 3,5 Arrowhead
M5x1 Nylon washer
M5x11 Ø11 ISO 7380 Allen screw
M5x25 Ø11 ISO 7380 Allen screw
M5 ISO 7380 Allen screw cap
10x15mm protective adhesive foam
(supplied already mounted on items ID5/6)
Pg. 1/2
info@puigusa.com
U C T I O N
QTY
1
1
1
1
1
1
1
1
4
4
8
4
4
4
4
4
4
8
info@puig.tv
S
Nº 7
ALLEN
Nº 2,5
Nº 3
Nº 4
REF
10684
10624
10684
10624
SOPOR2P1-R-3173
SOPOR2P1-L-3173
TUERCAE985-0290
ARAND-EPDM--722
ARNV00000000311
TORNI-I7380-800
CASQUI------775
ARNV0000000245
TORNI-AI----520
TORNI-I7380-766
TAPON--------85
ESPUMA------264
