Originalbetriebsanleitung

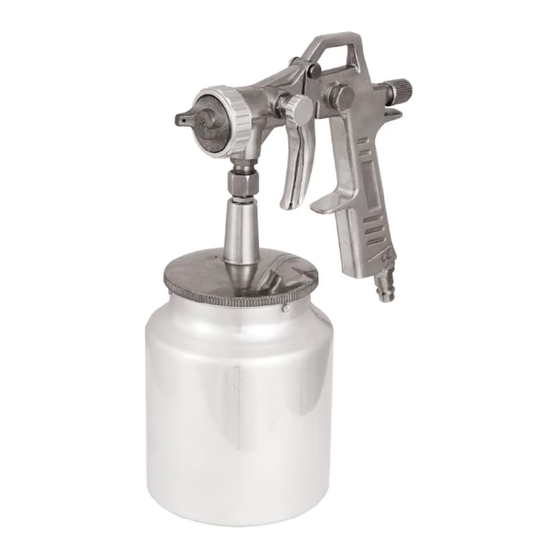

Farbspritzpistole mit Saugbecher
GB
Original operating instructions
Paint spray gun with suction-feed
can
F
Instructions d'origine
Pistolet à peinture avec godet
dʼalimentation
I
Istruzioni per l'uso originali
Aerografo con serbatoio inferiore
DK/
Original betjeningsvejledning
N
Malepistol med sugebæger
S
Original-bruksanvisning
Färgsprutpistol med sugbägare
CZ
Originální návod k obsluze
Stříkací pistole na barvu se sací
nádobkou
SK
Originálny návod na obsluhu
Striekacia pištoľ na farbu s nasá-
vacou nádobkou
NL
Originele handleiding
Verfspuitpistool met zuigbeker
9
Art.-Nr.: 41.329.00
Anl_Farbspritzpistole_Saugbecher_SPK9.indb 1
Anl_Farbspritzpistole_Saugbecher_SPK9.indb 1
Farbspritzpistole
mit Saugbecher
E
Manual de instrucciones original
Pistola pulverizadora para pintura
con recipiente de succión
FIN
Alkuperäiskäyttöohje
Väripistooli ja imukuppi
RUS
Оригинальное руководство по
эксплуатации
Пистолет-краскораспылитель с
стаканом для краски
SLO
Originalna navodila za uporabo
Brizgalna pištola za barvo s sesal-
no posodo
H
Eredeti használati utasítás
Festékfecskendező pisztoly
szívópohárral
RO
Instrucţiuni de utilizare originale
Pistolul de pulverizat vopsea cu
recipient de aspiraţie
GR
Πρωτότυπες Οδηγίες χρήσης
Ψεκαστικό πιστόλι βαφής με
κύπελλο αναρρόφησης
I.-Nr.: 11067
27.06.2018 12:58:37
27.06.2018 12:58:37
