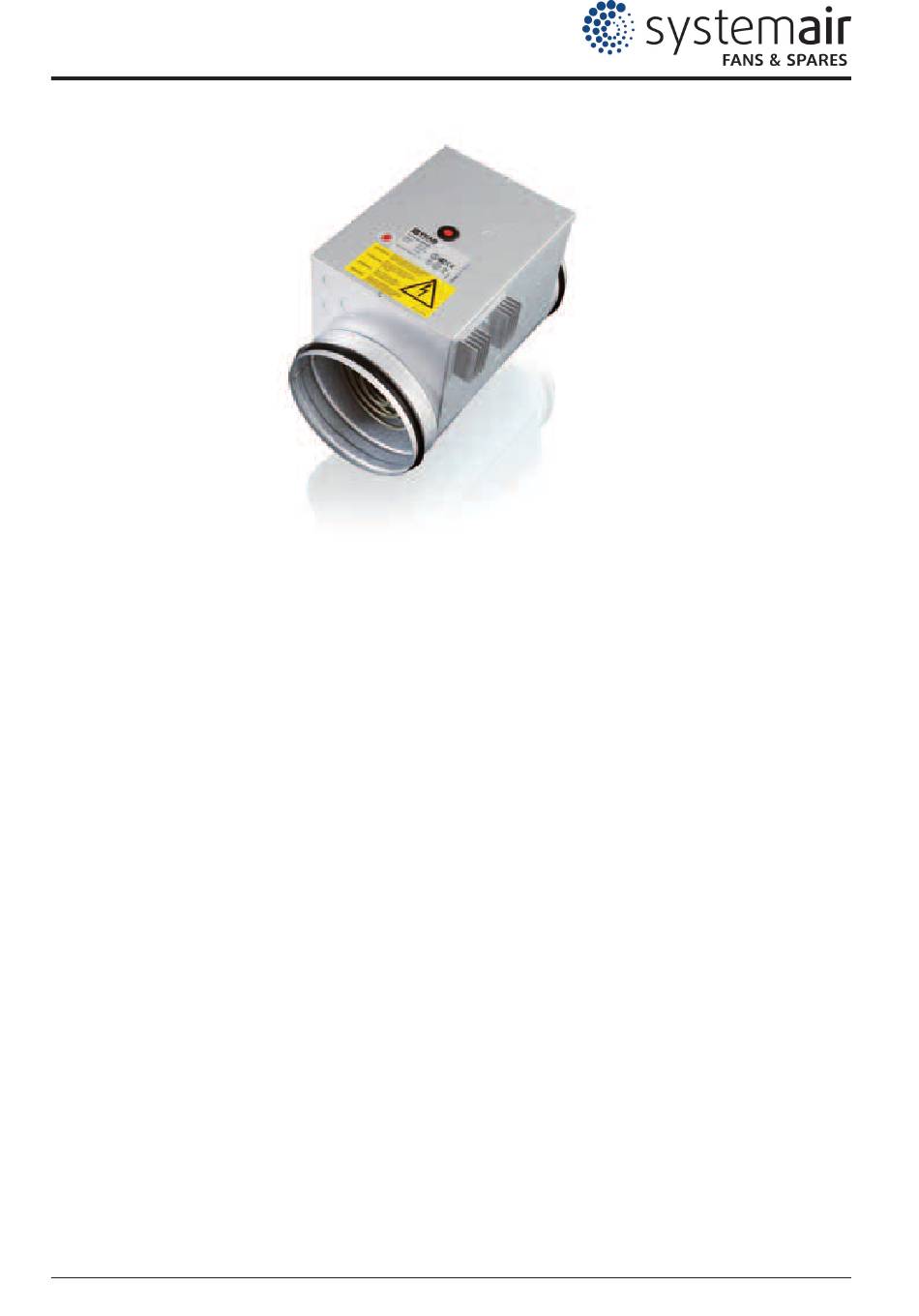

CBMT/Q Heater Kit
Runda kanalvärmare med inbyggd temperaturregulator och elektronisk flödesvakt
Circular duct heaters with built-in temperature control and electronic airflow monitor
Runde Kanalheizer mit integriertem Thermostat und mit Strömungsverriegelung
Appareil de chauffage de conduits rond avec régulateur de température
et blocage de débit intégrés
Ronde kanaalverwarmingen met ingebouwde temperatuurregelaar en flowregeling
Pyöreät kanavalämmittimet, joissa on sisäinen lämpötilansäädin ja virtaussäätö
Канальные калориферы со встроенным регулятором температуры и
блокировкой по расходу для круглых воздуховодов
Art.nr. 172431-07

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CBMT/Q Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for SystemAir CBMT/Q Series

  • Page 1 CBMT/Q Heater Kit Runda kanalvärmare med inbyggd temperaturregulator och elektronisk flödesvakt Circular duct heaters with built-in temperature control and electronic airflow monitor Runde Kanalheizer mit integriertem Thermostat und mit Strömungsverriegelung Appareil de chauffage de conduits rond avec régulateur de température et blocage de débit intégrés Ronde kanaalverwarmingen met ingebouwde temperatuurregelaar en flowregeling Pyöreät kanavalämmittimet, joissa on sisäinen lämpötilansäädin ja virtaussäätö...
  • Page 2 CBMT/Q Heater Kit Connection to mains 1. The duct heater is designed to operate on single phase, two phase or three phase alternating current. See further the wiring diagram for the particular heater and the electrical data on the rating plate, placed on the lid of the duct heater. 2.
  • Page 3 CBMT/Q Heater Kit CBMT/Q Kanalvärmare med inbyggd regulator för extern börvärdesinställning ● Kanalvärmaren har inbyggd tyristorstyrning och luftflödesförregling. ● Till värmaren kopplas både huvudgivaren och givaren för MIN- och/eller MAX-funktionen. ● Värmaren har inbyggt manuellt återställbart överhettningsskydd vilket återställs på lockets utsida. Duct heater with built-in regulator for external set value adjustment ●...
  • Page 4 CBMT/Q Heater Kit OBS ! Kretskortet är spänningsförande när värmarens matningsspänning är ansluten. A = Intern börvärdespotentiometer. Används endast i värmare typ MQU/MQUL. B = Bygel (Int/Ext) skall vara SLUTEN. C = Trimpotentiometer justerad vid tillverkningen av regulatorn. Ändra INTE inställningen! D = Börvärdesinställning för MIN-begränsning.
  • Page 5 CBMT/Q Heater Kit ELSCHEMA / WIRING DIAGRAM / SCHALTPLAN / BRANCHEMENTS ELECTRIQUES / AANSLUITSCHEMA / SÄHKÖKAAVIO / ЭЛЕКТРИЧЕСКАЯ СХЕМА CV ..-..-1MQEM ( 230V~ ) TG-K360 TG-K330 TG-K330 TG-R530 TG-R530 TG-R630 TG-R630 TG-R430 TG-K360 TG-R430 F = Allpolig brytare, J = Extern huvudgivare, K = Börvärdesinställning, K/J = Kombinerad rumsgivare och börvärdesinställning, M = Extern givare för MIN/MAX.
  • Page 6 CBMT/Q Heater Kit ELSCHEMA / WIRING DIAGRAM / SCHALTPLAN / BRANCHEMENTS ELECTRIQUES / AANSLUITSCHEMA / SÄHKÖKAAVIO / ЭЛЕКТРИЧЕСКАЯ СХЕМА CV ..-..-3MQEM ( 400V 3~ ) TG-K360 TG-K330 TG-K330 TG-R530 TG-R530 TG-R630 TG-R630 TG-R430 TG-K360 TG-R430 F = Allpolig brytare, J = Extern huvudgivare, K = Börvärdesinställning, K/J = Kombinerad rumsgivare och börvärdesinställning, M = Extern givare för MIN/MAX.
  • Page 7 CBMT/Q Heater Kit Trouble-shooting CBMT/Q ● Check that the sensor is of the correct type and that its termination is made correctly. ● Check that the correct function for the Pulser or TTC is selected. ● Check the resistance of the sensor and the set value potentiometer. Disconnect them from the terminals before any measurements is taken.
