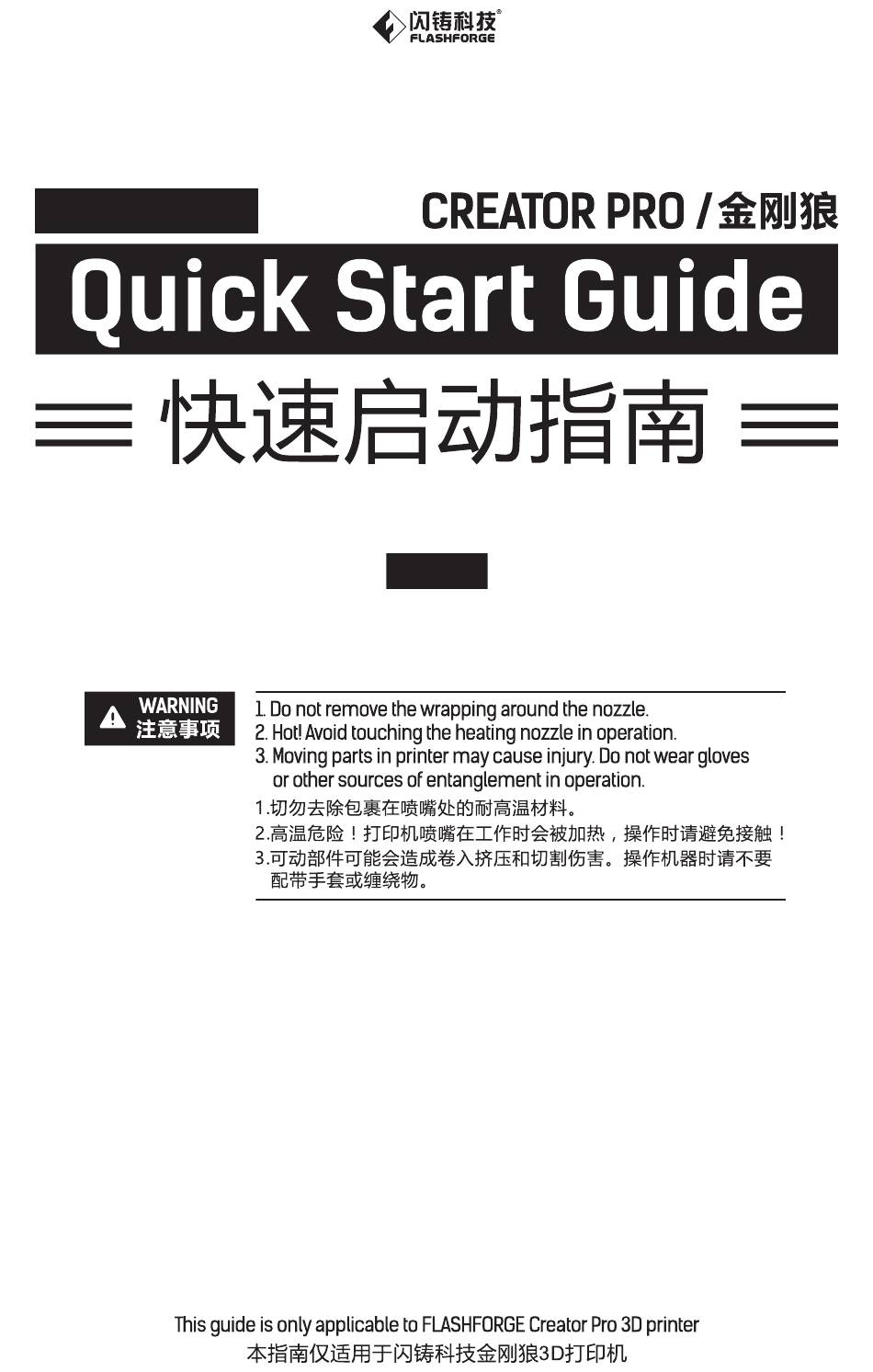

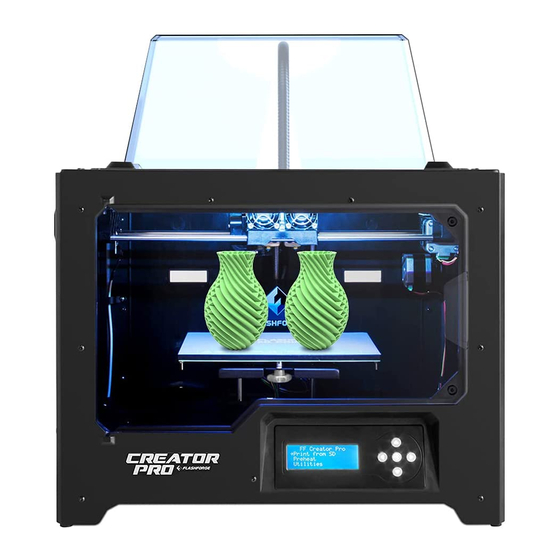

Flashforge CREATOR PRO Quick Start Manual
  1. Manuals
  2. Brands
  3. Flashforge Manuals
  4. 3D Printers
  5. Creator Pro
  6. Quick start manual
Flashforge CREATOR PRO Quick Start Manual

Flashforge CREATOR PRO Quick Start Manual

Hide thumbs Also See for CREATOR PRO:

Advertisement

Quick Links

Download this manual
SZ10-ZN/EN-A06
中文P19

Advertisement

loading

Related Manuals for Flashforge CREATOR PRO

Summary of Contents for Flashforge CREATOR PRO

  • Page 1 SZ10-ZN/EN-A06 中文P19...
  • Page 3 SD card, two pieces of build tape, one Flashforge leveling card, one After-sales service, one Quick Start Guide and one User Guide. 3. Firmly grasp the two sides handles of Flashforge Creator Pro. Lift it out from the carton and place it on a stable surface.
  • Page 4 9. Slide the X-axis Rods to the very back. guide rod. 10. Open the door, remove top lid of the printer, 11. Find plastic board sealed with "Flashforge" at take filament out of the lid. the back of build plate, take out the foam blocks...
  • Page 5 12. Remove side foam. 13. Take power cable out and plug it into power input. FF Creator Pro Print from SD Preheat Utilities 14. Plug the other end of power cable into socket, 15. Operating on the LCD panel, press downwards turn on the power switch.
  • Page 6 22. Remove foam under build plate. 23. Press down arrow, loosen the button when the build plate descends to the middle of the printer. Tap [Ok], go back. FF Creator Pro Print from SD Preheat Utilities 24. Tap [Ok], go back, tap leftwards arrow twice, 24.
  • Page 7 User Guide Filament Guidetube x2 Build Tape x 2 Tool bag: Allen Wrench*2 / Knob / M3x8 Bolt*2 / PTFE Tube*2 / Grease / Unclogging Pin Tool / Wrench Extruder’s accessory: M3x8 Bolt*2 / M3x6 Bolt / Turbofan Baffle...
  • Page 8 3. Lid Slot 6. Platform Support 7. Knob 23. USB Cable Input...
  • Page 9 1. Place the dual extruder on the extruder seat. 2. Take the M2.5 Allen Wrench from the tool bag and two M3x8 bolts from the accessory kit. 3. Adjust the extruder location to align the bolt holes. 4. Secure the extruder onto the extruder seat by screwing the M3x8 bolts in.
  • Page 12 3. Take filament out and remove vacuum packing, squeeze both sides on the top of spool holder and mount filament spool to the holder.
  • Page 13 Filament installation tips The filament spool must be oriented correctly ( see below ). Correct Installation Wrong Installation Filament Guidetube Buckle Limited seat 4. Install PLA filament on the right side of the 5. Lock filament guide tube into fixed buckles, printer, and put filament through filament and guidetube bottom should not be over guidetube.
  • Page 14 Filament intake Press here 6. After filament guidetube fixation completed, 7. After filament going into filament intake, press the left spring presser of extruder, put insert filament guidetube into filament filament vertically into the left filament intake intake to fix. from the other end of filament guidetube.
  • Page 15 Leveling Berfore leveling, let's learn the funciton of knobs. How to use the knobs Build plate goes up Rotate knob clockwise Build plate goes down Rotate knob anticlockwise 1. Insert the SD card into the SD card slot.
  • Page 16 FlashPrint PlateLeveling.x3g Test File Unpacking Video 2. Choose [Print from SD], tap [OK]. Choose [PlateLeveling.x3g], tap [OK] to leveling process. Find the 3 knobs on In each position, the botton of the we will need to platform and tighten adjust 2 knobs at four or five turns.
  • Page 17 Loading Filament FF Creator Pro Monitor Filament Loading Print from SD Preheat Settings Preheat General Settings Utilities 1. Choose [Utilities], and then tap [Ok]. 2. Choose [Filament Loading], and then tap [Ok]. Unload right Heating: Extruder: 26/230C Load right Unload left...
  • Page 18 First Print FF Creator Pro 1. Ensure that the build plate has been leveled before printing. Print from SD 2. Ensure that the filament has been loaded in an appropriate approach. Preheat 3. Load the filament for a while to extrude all...
  • Page 19 Please follow steps below if you need to unload filament in Unloading Filament daily use. Withdraw Filament Guidetube FF Creator Pro Print from SD Preheat Utilities 1. Pull filament guide tube out of filament intake, 2. Choose [Utilities], tap [OK].
  • Page 20 Withdraw Filament Press here 6. Then pull out vertically quickly and release spring presser. Tap [OK], go back. Tap leftwards arrow twice, go back to the home screen. Installation and Dismantlement...
  • Page 21 2. 在顶部泡沫中包含有两根导丝管、一张SD卡、 两张平台贴纸、一张调平卡片、一份售后服务 卡、一本用户使用手册和一本快速启动指南。 4. 撕除胶带，去除设备包装塑料袋。随后撕去 固定前门的胶带及包裹前门的薄膜。 5. 移除塑料袋后，您可以看到打印机内部的 6. 首先撕除蓝色胶带，将喷头从泡沫中取出， 包装以及配件，我们从上至下逐一来解除 放置在台面上。连接喷头的线束较短，在 包装，拿出配件。 摆放喷头时请注意。...
  • Page 22 7. 取出装有配件的泡沫盒，其中包含一根电源线、一根USB数据线、两个丝盘轴、一个工具包和 一个喷头安装包。 8. 剪断X轴导轨两侧的扎带，共三根。 10. 打开前门，取出打印机上罩，然后取出 11. 在打印平台后方找到印有闪铸logo的塑料板， 上罩中的打印耗材。 取出塑料板后方的泡沫块。...

  • Page 23: Jog Mode

    12. 取出底部左侧的泡沫。 13. 取出电源线，插入打印机背部的电源线接口。 FF Creator Pro Print from SD Preheat Utilities 14. 将电源线另一头插入插座，接通电源。然后 15. 使用按键对液晶屏进行操作。按向下的箭 打开电源线接口旁边的电源开关开机。 头选中 [Utilities]，按[OK]键。 Monitor Level Build Plate Filament Loading Home Axes Preheat Settings Bot Statistics General Settings Filament Odometer 16. 继续按向下的箭头，进入下一页面。 17. 继续按向下的箭头，进入下一页面。 Jog Mode...
  • Page 24 Jog Mode Jog Mode (Menu) (Menu) Z- 20. 按向右的箭头翻页。 21. 按住向上的箭头，使打印平台上升。打印 平台升到最高位置时会自动停止，停止后 松开按键。 Jog Mode (Menu) 22. 取出打印平台下方的泡沫。 23. 按住向下的箭头，待打印平台下降到打印机 中部后即可松开按键。 FF Creator Pro Print from SD Preheat Utilities 24. 按[OK]键返回上一级，之后按向左的箭头 25. 开箱完成！建议您保管好这些包装材料， 返回首界面。 便于以后的搬运或保存。...
  • Page 25 用户使用手册 平台贴纸 x 2 工具包内含： M 3*8规格螺丝两颗 / 2根聚四氟管 / 一枚手旋螺母 一把扳手 / 两把内六角扳手 / 一根通针 / 一袋润滑脂 喷头安装包内含： M 3*8规格螺丝两颗 / M 3*6螺丝一颗 / 导风嘴部件...
  • Page 28 1. 如上图所示，使用M2.5内六角扳手拆下固定涡轮风扇的两颗螺丝。 2. 从喷头安装包中取出导风嘴部件。如下图所示，将导风嘴部件装入涡轮风扇。...
  • Page 30 丝盘轴插入端 1. 将丝盘轴插入端插入打印机背部的丝盘轴插口中。 2. 丝盘轴插入丝盘轴插口后，让丝盘轴底部向下贴住打印机背部。 3. 取出耗材并去除真空包装，轻轻挤压丝盘轴顶端两侧，使耗材中间的 丝盘轴孔套入丝盘轴。...
  • Page 31 安装耗材时请注意丝盘的安装方向。如下图所示，请保证耗材从内侧出丝。 4. 将PLA耗材安装在打印机右侧，然后将耗材 5. 将导丝管卡入机身背部的导丝管固定卡扣中。 穿过导丝管，并从导丝管的另一头穿出。 导丝管下端不应当超过限位卡座。...
  • Page 32 进丝孔 按下压板 6. 导丝管固定完成后，按下左喷头一侧的压板 7. 耗材插入进丝孔后，再将导丝管插入喷头 将从导丝管另一头穿出的耗材垂直插入喷头 进丝孔固定。 进丝孔中，直到耗材无法继续插入。...
  • Page 33 在调平开始前，让我们先了解一下调平螺母的作用。 打印平台上升 打印平台下降 1. 取出SD卡，插入SD卡插槽中。 SD卡插槽位于打印机内侧， 液晶屏上方。...
  • Page 34 FlashPrint PlateLeveling.x3g Test File Unpacking Video 2. 选中[Print from SD]，按[OK]键。选中[PlateLeveling.x3g]，按[OK]键开始运行调平程序。 Find the 3 knobs on In each position, the botton of the we will need to platform and tighten adjust 2 knobs at four or five turns. the same time. Nozzles are at the between the nozzle Please wait.
  • Page 35 FF Creator Pro Monitor Filament Loading Print from SD Preheat Settings Preheat General Settings Utilities 1. 选中[Utilities]，按[OK]键。 2. 选中[Filament Loading]，按[OK]键。 Unload right Heating: Extruder: 26/230C Load right Unload left Load left Press left to cancel 3. 四个选项从上到下分别是：右喷头退丝、 4. 左喷头开始加热。 右喷头进丝、左喷头退丝、左喷头进丝。...
  • Page 36 FF Creator Pro 1. 打印开始前请确保打印机已经经过调平； 2. 打印开始前确保耗材安装正确，没有打结或卡住； Print from SD 3. 喷头内可能残留有少量耗材，请进丝一段时 间，确保上一次打印的耗材已经全部挤出； Preheat 4. 使用ABS耗材打印时，请装上顶罩，关闭前门； Utilities 使用PLA耗材打印时，请移除顶罩，打开前门； 打印开始前请将喷头耗材清理干净； 6. 不可在长时间无人看守的情况下使用3D打印机； 1. 选中[Print from SD]，按[OK]键。 FlashPrint PlateLeveling.x3g 40mmCUBE-Left-PLA Quick Start Guide 40mmCUBE-Right-PL Test File Hillbert-CUBE-PLA 2. 选中[Test File]，按[OK]键。 3. 选择[40mmCUBE-Left-PLA.gx]，按[OK]键。...
  • Page 37 退丝操作 在日常使用中，如果需要更换耗材，建议按下列步骤操作。 拔出导丝管 FF Creator Pro Print from SD Preheat Utilities 1. 拔出导丝管。 2. 选中[Utilities]，按[OK]键。 Unload right Monitor Load right Filament Loading Unload left Preheat Settings Load left General Settings 3. 选中[Filament Loading]，按[OK]键。 4. 按左喷头退丝举例。选中[Unload left]， 按[OK]键。 向下按压 耗材3秒 Heating:...
  • Page 38 拔出耗材 按下压板 6. 快速垂直拔出耗材。按[OK]键返回上一级，然后按两次向左的箭头返回首界面。 附：顶罩的安装与拆卸 在日常使用中，如果需要更换耗材，请按下列步骤操作。...
  • Page 40 电话： 4008866023 官方网站：www.sz3dp.com 地址：浙江省金华市仙源路518号...
