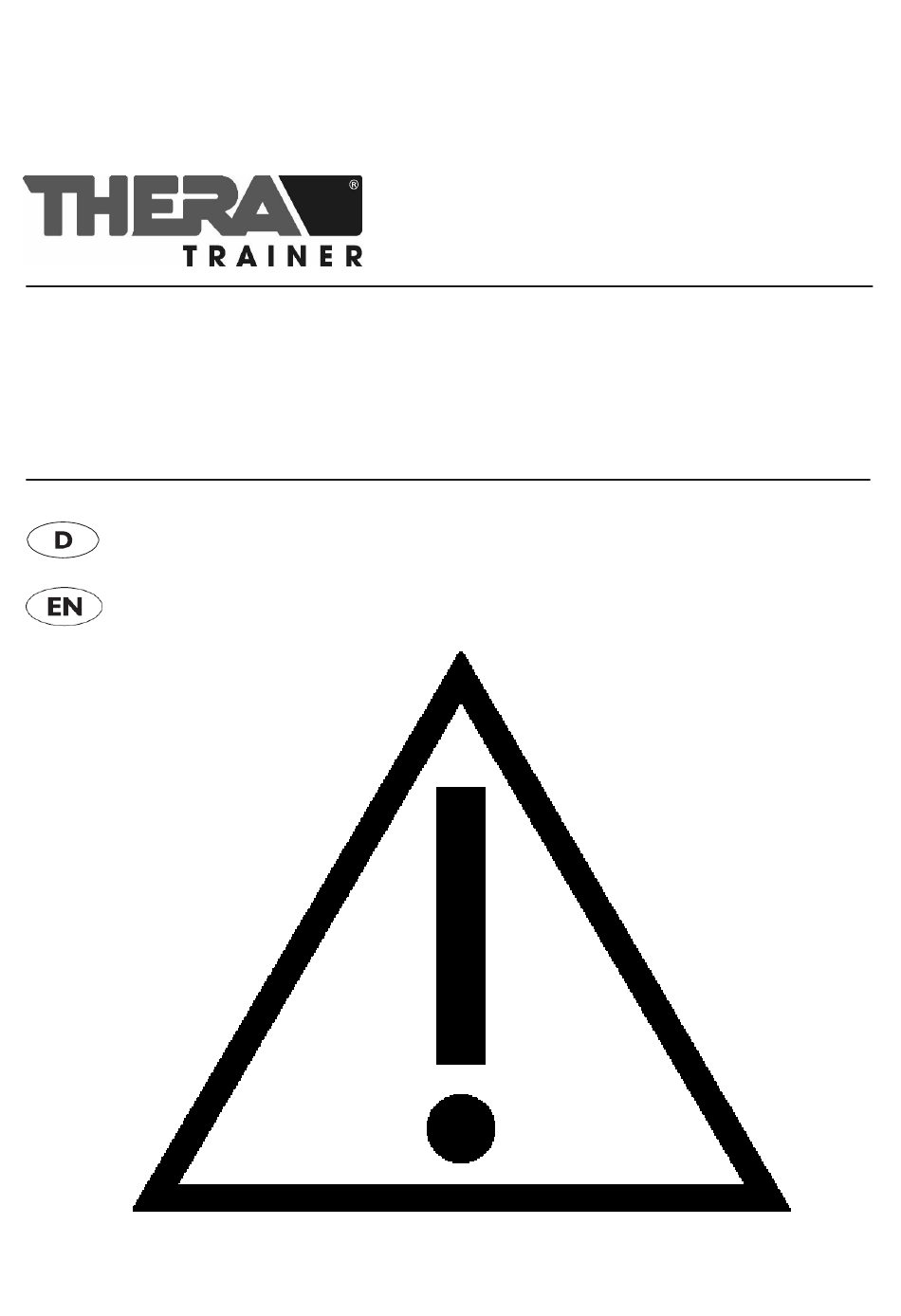

ERSTINBETRIEBNAHME ANWEISUNG
INITAL OPERATION INSTRUCTION

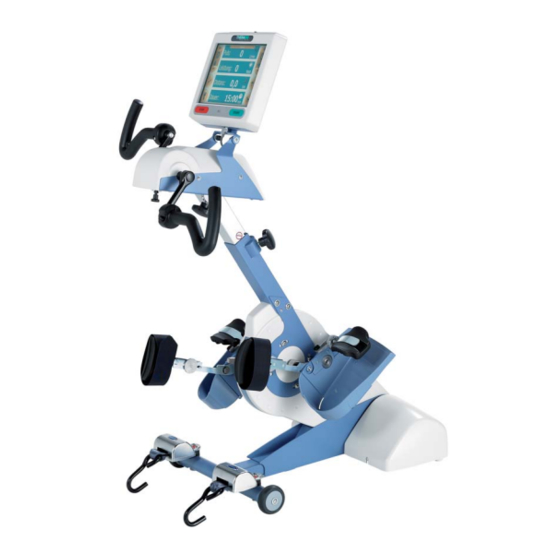

THERA-TRAINER TIGO
Vor der ersten Inbetriebnahme ist diese Anweisung durch den Fachhändler zu
beachten!
Before initial operation the dealer needs to observe this instruction!
Art. Nr.: A003-983_Rev 03
Letzte Bearbeitung: KW07/2017
(≙ THERA-VITAL / THERA-LIVE)
Artikel-Nr. / article-no.: A003-983_Rev 03
Letzte Bearbeitung / last edit: KW07/2017
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the TIGO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for THERA-Trainer TIGO

Summary of Contents for THERA-Trainer TIGO

  • Page 1 ERSTINBETRIEBNAHME ANWEISUNG INITAL OPERATION INSTRUCTION THERA-TRAINER TIGO (≙ THERA-VITAL / THERA-LIVE) Vor der ersten Inbetriebnahme ist diese Anweisung durch den Fachhändler zu beachten! Before initial operation the dealer needs to observe this instruction! Artikel-Nr. / article-no.: A003-983_Rev 03 Art. Nr.: A003-983_Rev 03...
  • Page 2 (17) Arretierknopf Oberkörpertrainer Hinweis: In dieser Übersicht kann Zubehör enthalten sein, das evtl. nicht am THERA-Trainer tigo vorhanden ist. Diese Übersicht soll dazu dienen, Ihnen einen Überblick zu verschaffen. Zum bestimmungsgemäßen Gebrauch des THERA-Trainer tigo muss die Gebrauchsanweisung beachtet werden.

  • Page 3: Netzkabel Anschließen

    THERA-TRAINER TIGO ERSTINBETRIEBNAHME ANWEISUNG 2 LIEFERUNG Die Lieferung beinhaltet den THERA-Trainer tigo mit individuellen Optionen. Diese Anweisung beschreibt alle Vorgänge die zur Erstinbetriebnahme notwendig sind. Zusätzliche Informationen wie Bedienung, Reinigung und Desinfektion usw. werden in der Gebrauchsanweisung THERA-Trainer tigo beschrieben.
  • Page 4 THERA-TRAINER TIGO ERSTINBETRIEBNAHME ANWEISUNG 4 STANDFUß EINSTELLEN Um die Standfestigkeit des THERA-Trainer tigo zu gewährleisten, Standfuß wie folgt einstellen (als Beispiel  wird der Standfuß mit Transportrollen dargestellt die Einstellung erfolgt bei allen Standfüßen gleich):  THERA-Trainer tigo über hintere Gerätekante kippen.
  • Page 5 Der Kurbelradius muss nur bei Bedarf eingestellt werden. Der Kurbelradius von 75 mm ist Standard. Die Einstellung kann wie folgt vorgenommen werden:  Netzstecker aus Steckdose ziehen.  Sicherstellen, dass THERA-Trainer tigo ausgeschaltet ist.  Sicherstellen, dass sich keine Füße in Fußschalen befinden.  Schrauben 1 mit geeignetem Werkzeug lösen.
  • Page 6 THERA-TRAINER TIGO ERSTINBETRIEBNAHME ANWEISUNG 7 BEDIEN- UND ANZEIGEEINHEIT MONTIEREN Um die Bedien- und Anzeigeeinheit zu montieren (die Montage erfolgt bei den Bedien- und Anzeigeeinheiten mit 10,4‘‘-, 5,7‘‘- und 2,7‘‘-Farbbildschirm gleich):  Bedien- und Anzeigeeinheit mit drei Gewindebolzen 2 in Aufnahmeeinheit am Oberkörpertrainer/Haltegriff stecken.
  • Page 7 THERA-TRAINER TIGO ERSTINBETRIEBNAHME ANWEISUNG 8 BEDIEN- UND ANZEIGEEINHEIT MIT 7‘‘-FARBBILSCHIRM MONTIEREN Um die Bedien- und Anzeigeeinheit mit 7‘‘-Farbbildschirm zu montieren:  Mit geeignetem Werkzeug Schraube 2 lösen.  Serviceabdeckung 1 entfernen.  Kabel 3 in Bedien- und Anzeigeeinheit stecken. ...
  • Page 8 THERA-TRAINER TIGO ERSTINBETRIEBNAHME ANWEISUNG   Serviceabdeckung 1 an Bedien- und Anzeigeeinheit anbringen (sicherstellen, dass das Kabel nicht eingeklemmt wird).  Mit geeignetem Werkzeug Serviceabdeckung 1 mit Schraube 2 festschrauben.  Bedien- und Anzeigeeinheit 3 an Aufnahmeeinheit 4 am Oberkörpertrainer/Haltegriff anbringen.

  • Page 9: Sprache Einstellen

     Es kann die gewünschte Sprache ausgewählt werden. Nachdem die gewünschte Sprache ausgewählt wurde, diese mit der Taste „grüner Hacken“ bestätigen. Es folgt ein Neustart des THERA-Trainer tigo. 10 SPASTIKERKENNUNG EINSTELLEN Durch die Einstellung der Spastikerkennung kann die Schwelle eingestellt werden, bei der die Sensorik eine unzulässige Reaktion des Anwenders erkennt und den Motor stoppt, um die Gefahr der...
  • Page 10 THERA-TRAINER TIGO ERSTINBETRIEBNAHME ANWEISUNG Durch eine ungeeignete Motorkraft besteht eine Verletzungsgefahr durch Überanspruchung. Das folgende Bild gibt eine Empfehlung zur Motorkrafteinstellung in Abhängigkeit von Körpergewicht und Radiuseinstellung. Die eingestellte Motorkraft hat Auswirkungen auf den Trainingswiderstand und die Spastikerkennung. m (kg)
  • Page 11 In this overview there is might be included individual options that are maybe not present on the THERA-Trainer tigo. This overview offers a summary. In order to use the THERA-Trainer tigo as intended the operation manual needs to be observed. Art. No.: A003-983_Rev 03...

  • Page 12: Connecting The Main Cable

    INITIAL OPERATION INSTRUCTION 13 DELIVERY The THERA-Trainer tigo comes with individual options. This instruction describes all steps that are required for initial operation. Additional information on how to use, cleaning and disinfection etc. are described in the user manual THERA-Trainer tigo.
  • Page 13 THERA-TRAINER TIGO INITIAL OPERATION INSTRUCTION 15 ADJUSTING DEVICE BASE To increase stability of the THERA-Trainer tigo adjust device base as follows (e.g. device base with  transport castors adjustment works the same for all device bases):  Tilt THERA-Trainer tigo over back edge.
  • Page 14 The adjustment can be done as follows:  Pull power plug from socket outlet.  Make sure that THERA-Trainer tigo is switched off.  Make sure that feet are not in foot rests.  Loosen screws 1 with suitable tool.
  • Page 15 THERA-TRAINER TIGO INITIAL OPERATION INSTRUCTION 18 INSTALLATION OF CONTROL AND DISPLAY UNIT To install control and display unit (Assembly is the same for control and display units with 10,4‘‘-, 5,7‘‘- and 2,7‘‘-colour screen):  Put three stud bolts 2 of control and display unit into securing system on upper body exerciser/safety handle.
  • Page 16 THERA-TRAINER TIGO INITIAL OPERATION INSTRUCTION 19 INSTALLATION OF CONTROL AND DISPLAY UNIT WITH 7‘‘- COLOUR SCREEN In order to assemble the control and display unit with 7” colour screen:  Open screw 2 with a suitable tool.  Remove service cover 1.
  • Page 17 THERA-TRAINER TIGO INITIAL OPERATION INSTRUCTION   Fix service cover 1 in control and display unit (make sure that the cable gets not clamped).  Screw 2 service cover 1 with suitable tool.  Fix control and display unit 3 to the holder 4 on the upper body exerciser/safety handle.

  • Page 18: Setting Language

    Confirm with button „green hook“  The desired language can be chosen now. Confirm with the button “green hook” after choosing the desired language. The THERA-Trainer tigo will be restarted. 21 SETTING SPASM DETECTION Enables setting the barrier at which the sensor system recognises an impermissible users movement and, in order to minimise the risk of overstrain, stops the motor.
  • Page 19 THERA-TRAINER TIGO INITIAL OPERATION INSTRUCTION Wrong motor power leads to danger of injury by overstraining. The following picture shows recommendations of setting the motor power in relation to the body weight and crank radius. The chosen motor power effects on the training resistance and the spasm detection.
  • Page 20 THERA-Trainer   eine Marke der medica Medizintechnik GmbH Blumenweg 8 88454 Hochdorf Deutschland Tel.: +49 7355-93 14-0 Fax: +49 7355-93 14-15 E-Mail: info@thera-trainer.de Internet: www.thera-trainer.de Artikel-Nr. / article-no.: A003-983_Rev 03 Letzte Bearbeitung / last edit: KW07/2017 Konformitätserklärungen siehe www.thera-trainer.de...
