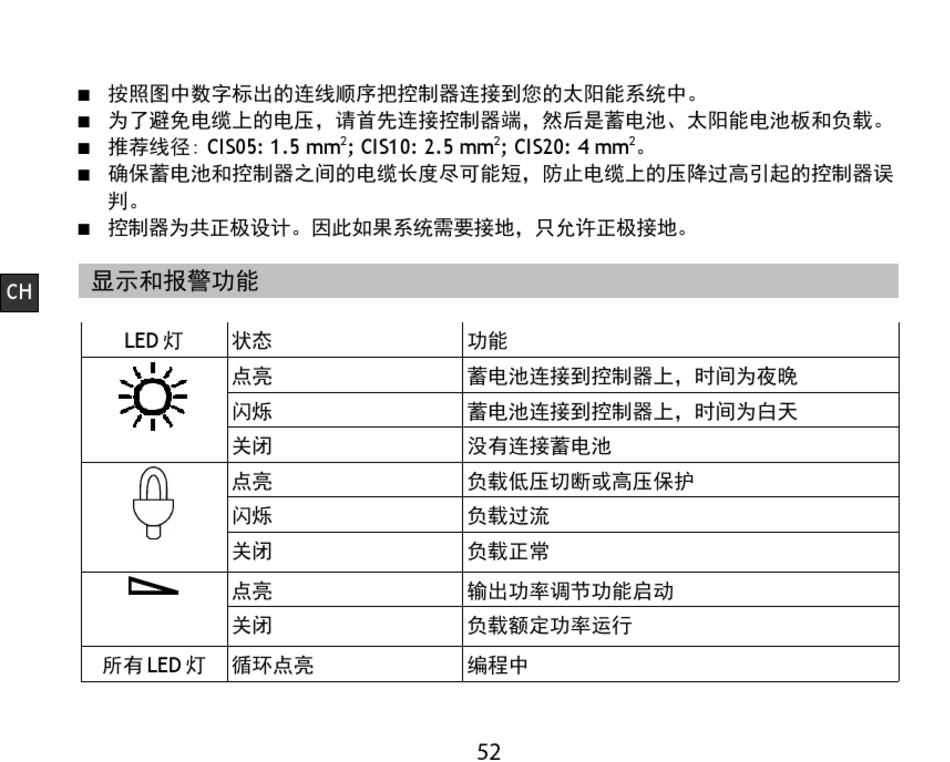

Phocos CIS User Manual page 56

 按照图中数字标出的连线顺序把控制器连接到您的太阳能系统中。
 为了避免电缆上的电压，请首先连接控制器端，然后是蓄电池、太阳能电池板和负载。
 推荐线径: CIS05: 1.5 mm
 确保蓄电池和控制器之间的电缆长度尽可能短，防止电缆上的压降过高引起的控制器误
判。
 控制器为共正极设计。因此如果系统需要接地，只允许正极接地。
显示和报警功能
CH
LED 灯
所有 LED 灯
2 ; CIS10: 2.5 mm
状态
点亮
闪烁
关闭
点亮
闪烁
关闭
点亮
关闭
循环点亮
2 ; CIS20: 4 mm 2
。
功能
蓄电池连接到控制器上，时间为夜晚
蓄电池连接到控制器上，时间为白天
没有连接蓄电池
负载低压切断或高压保护
负载过流
负载正常
输出功率调节功能启动
负载额定功率运行
编程中
