SWIVELING METAL/WOOD ROOF ANCHOR
Anchorage Connector
USER INSTRUCTION MANUAL
1
A
B
C
D
E
8.91 in.
10 in.
10 in.
15.62 in.
5.25 in.
2190071
(22.63 cm)
(25.40 cm)
(25.40 cm)
(39.67 cm)
(13.34 cm)
D
E
A
B
C
FORM NO: 5908313 REV: A
© 3M 2018

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DBI-SALA 2190071 and is the answer not in the manual?

Questions and answers

Related Manuals for 3M DBI-SALA 2190071

Summary of Contents for 3M DBI-SALA 2190071

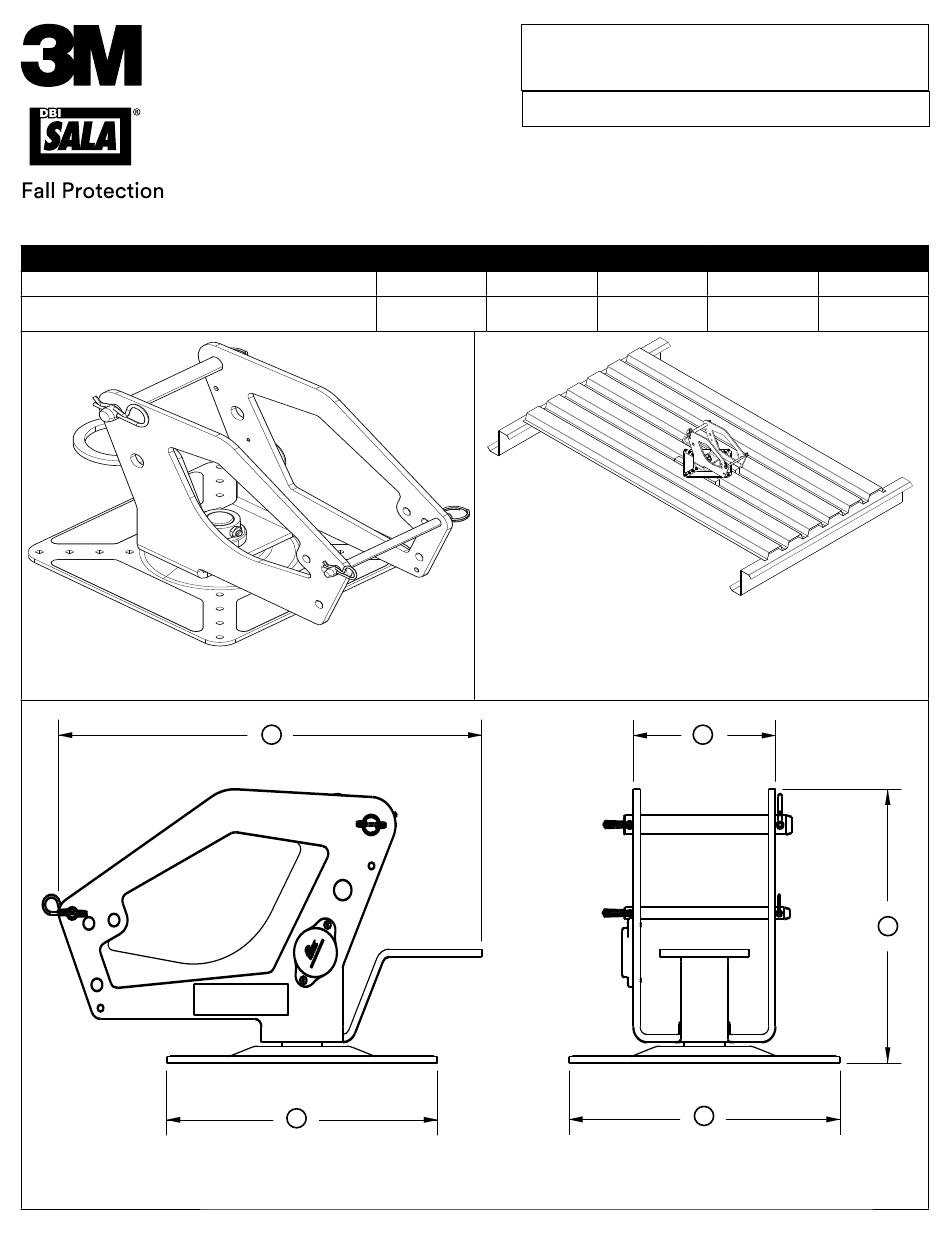

  • Page 1 SWIVELING METAL/WOOD ROOF ANCHOR Anchorage Connector USER INSTRUCTION MANUAL 8.91 in. 10 in. 10 in. 15.62 in. 5.25 in. 2190071 (22.63 cm) (25.40 cm) (25.40 cm) (39.67 cm) (13.34 cm) FORM NO: 5908313 REV: A © 3M 2018...
  • Page 3 8 ft - 2.4 m 6 ft -1.8 m 1 ft - 0.3 m...
  • Page 5 MFRD. (YR, MO) / FABR. (AN, MO): LOT #: MODEL NO / N° DE MODELE:...

  • Page 6: Safety Information

    Ensure there is adequate fall clearance when working at height. Never modify or alter your fall protection equipment. Only 3M or parties authorized in writing by 3M may make repairs to the equipment. Prior to use of fall protection equipment, ensure a rescue plan is in place which allows for prompt rescue if a fall incident occurs.

  • Page 7: Product Description

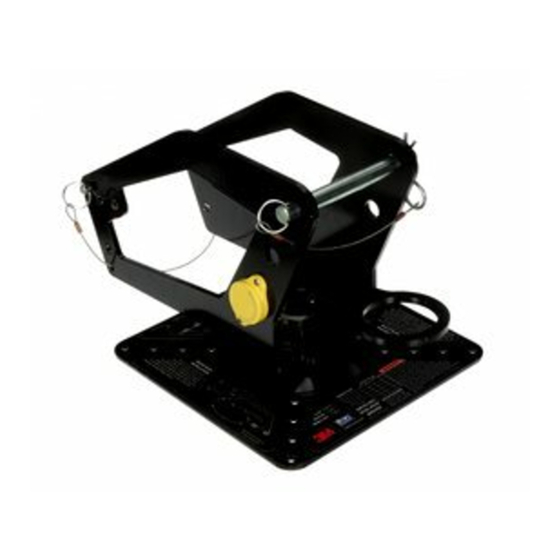

    PRODUCT DESCRIPTION: Figure 1 illustrates the 3M™ DBI-SALA™ Swiveling Roof Anchor. The Swiveling Roof Anchor is a single point anchorage connector for mounting Leading Edge Self-Retracting Lifelines (SRL-LE) on a wood or steel roof. The Swiveling Roof Anchor can be used with Smart Lock or Ultra-Lok Leading Edge Self-Retracting Lifelines.
