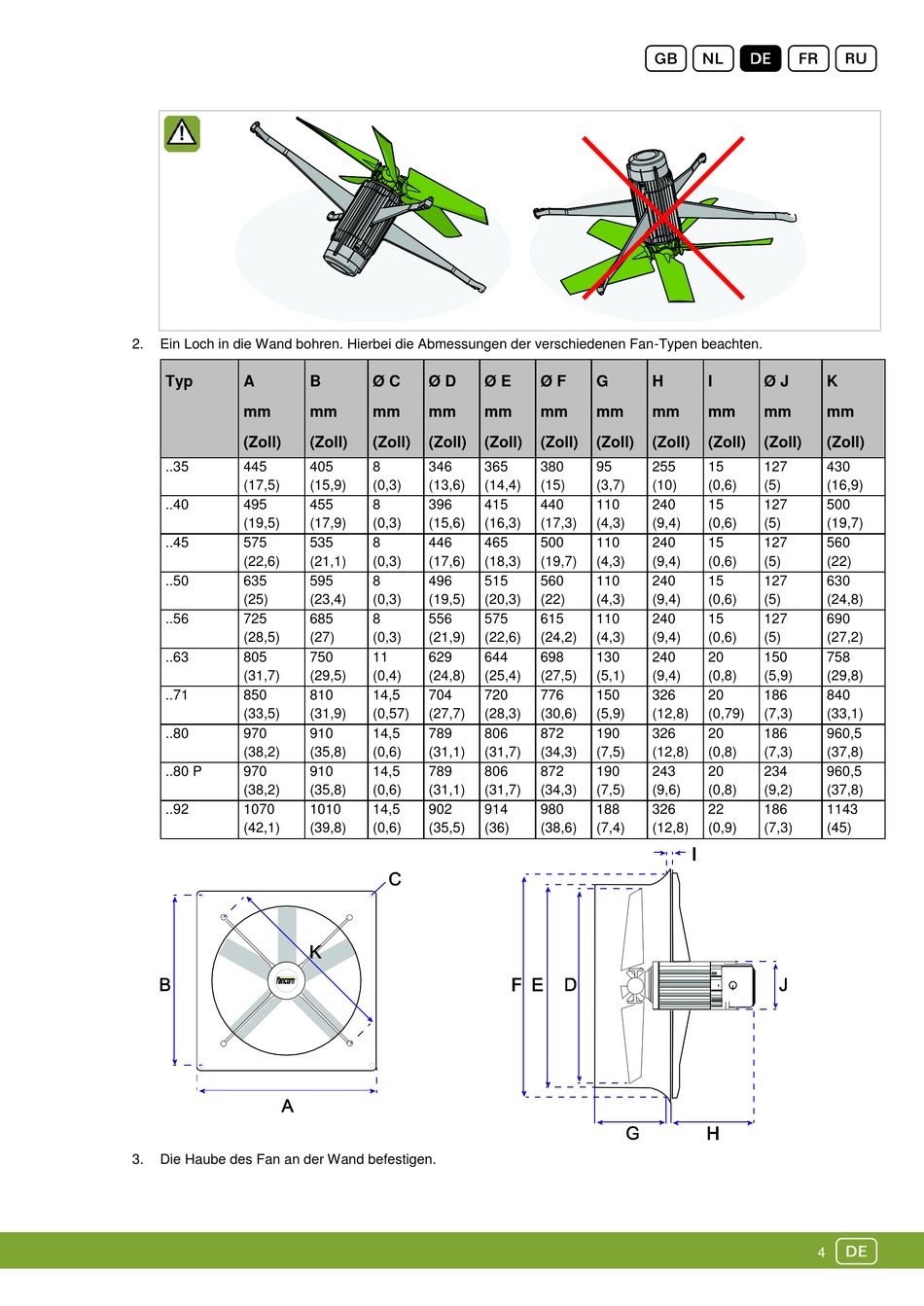

Fancom Fan Complete Manual page 37

2. Ein Loch in die Wand bohren. Hierbei die Abmessungen der verschiedenen Fan-Typen beachten.
Typ A
mm
(Zoll)
..35 445
(17,5)
..40 495
(19,5)
..45 575
(22,6)
..50 635
(25)
..56 725
(28,5)
..63 805
(31,7)
..71 850
(33,5)
..80 970
(38,2)
..80 P 970
(38,2)
..92 1070
(42,1)
3. Die Haube des Fan an der Wand befestigen.
B Ø C Ø D
mm mm mm
(Zoll) (Zoll) (Zoll)
405 8 346
(15,9) (0,3) (13,6)
455 8 396
(17,9) (0,3) (15,6)
535 8 446
(21,1) (0,3) (17,6)
595 8 496
(23,4) (0,3) (19,5)
685 8 556
(27) (0,3) (21,9)
750 11 629
(29,5) (0,4) (24,8)
810 14,5 704
(31,9) (0,57) (27,7)
910 14,5 789
(35,8) (0,6) (31,1)
910 14,5 789
(35,8) (0,6) (31,1)
1010 14,5 902
(39,8) (0,6) (35,5)
gnDfr
Ø E Ø F G H
mm mm mm mm
(Zoll) (Zoll) (Zoll) (Zoll)
365 380 95 255
(14,4) (15) (3,7) (10)
415 440 110 240
(16,3) (17,3) (4,3) (9,4)
465 500 110 240
(18,3) (19,7) (4,3) (9,4)
515 560 110 240
(20,3) (22) (4,3) (9,4)
575 615 110 240
(22,6) (24,2) (4,3) (9,4)
644 698 130 240
(25,4) (27,5) (5,1) (9,4)
720 776 150 326
(28,3) (30,6) (5,9) (12,8)
806 872 190 326
(31,7) (34,3) (7,5) (12,8)
806 872 190 243
(31,7) (34,3) (7,5) (9,6)
914 980 188 326
(36) (38,6) (7,4) (12,8)
I Ø J K
mm mm mm
(Zoll) (Zoll) (Zoll)
15 127 430
(0,6) (5) (16,9)
15 127 500
(0,6) (5) (19,7)
15 127 560
(0,6) (5) (22)
15 127 630
(0,6) (5) (24,8)
15 127 690
(0,6) (5) (27,2)
20 150 758
(0,8) (5,9) (29,8)
20 186 840
(0,79) (7,3) (33,1)
20 186 960,5
(0,8) (7,3) (37,8)
20 234 960,5
(0,8) (9,2) (37,8)
22 186 1143
(0,9) (7,3) (45)
d
4
