Scale-Ausbausatz für NH90
Ausführung „Combat SAR"
Best.-Nr. 4469.400
„Combat SAR", oder einfach „CSAR", ist die Rettung abgeschossener oder notgelandeter Flug-
zeugbesatzungen von feindlichem Territorium. Die für diese Aufgabe verwendeten Hubschrau-
ber verfügen neben der normalen Rettungsausrüstung über umfangreiche Zusatzeinrichtungen
für Tiefflug- und Nachteinsätze, Radar- und Infrarotsensoren, abwerfbare Zusatztanks
(„Droptanks") zur Erhöhung der Einsatzreichweite sowie eine der Aufgabe angepasste Defen-
sivbewaffnung.
Auch der NH90 wird in CSAR-Ausführung angeboten; daher wurde ein entsprechender Scale-
Ausbausatz erstellt, mit dem diese Ausführung aus den normalen Rumpfbausätzen des NH90
gebaut werden kann. Darüber hinaus eignet sich dieser Ausbausatz, der die kontinuierlichen
Modifikationen im Rahmen der Weiterentwicklung dieses Hubschraubermusters berücksichtigt,
auch für den Nachbau anderer Varianten der TTH-Ausführung (taktischer Transport-Hub-
schrauber) des NH90. Die Droptanks werden normalerweise fest montiert, können aber nach
eigenem Ermessen auch ferngesteuert abwerfbar gestaltet werden.
Inhalt Bausatz:
Tiefgezogene Teile zur Karosseriemodifikation, wie z.B. Triebwerks-Lufteinlässe, Sensorhutzen
und Waffenstationen, Zusatztank-Attrappen aus GfK, diverse Kleinteile.
Die Stückliste befindet sich am Ende dieser Anleitung.
Die Lieferung erfolgt als unmontierter Bausatz. Alle Sicherheits- und Warnhinweise so-
wie sonstige Vorgaben aus Mechanik- und Rumpfbausatz-Handbuch sind auch für die-
ses Zubehörteil gültig und sinngemäss anzuwenden!
Montage:

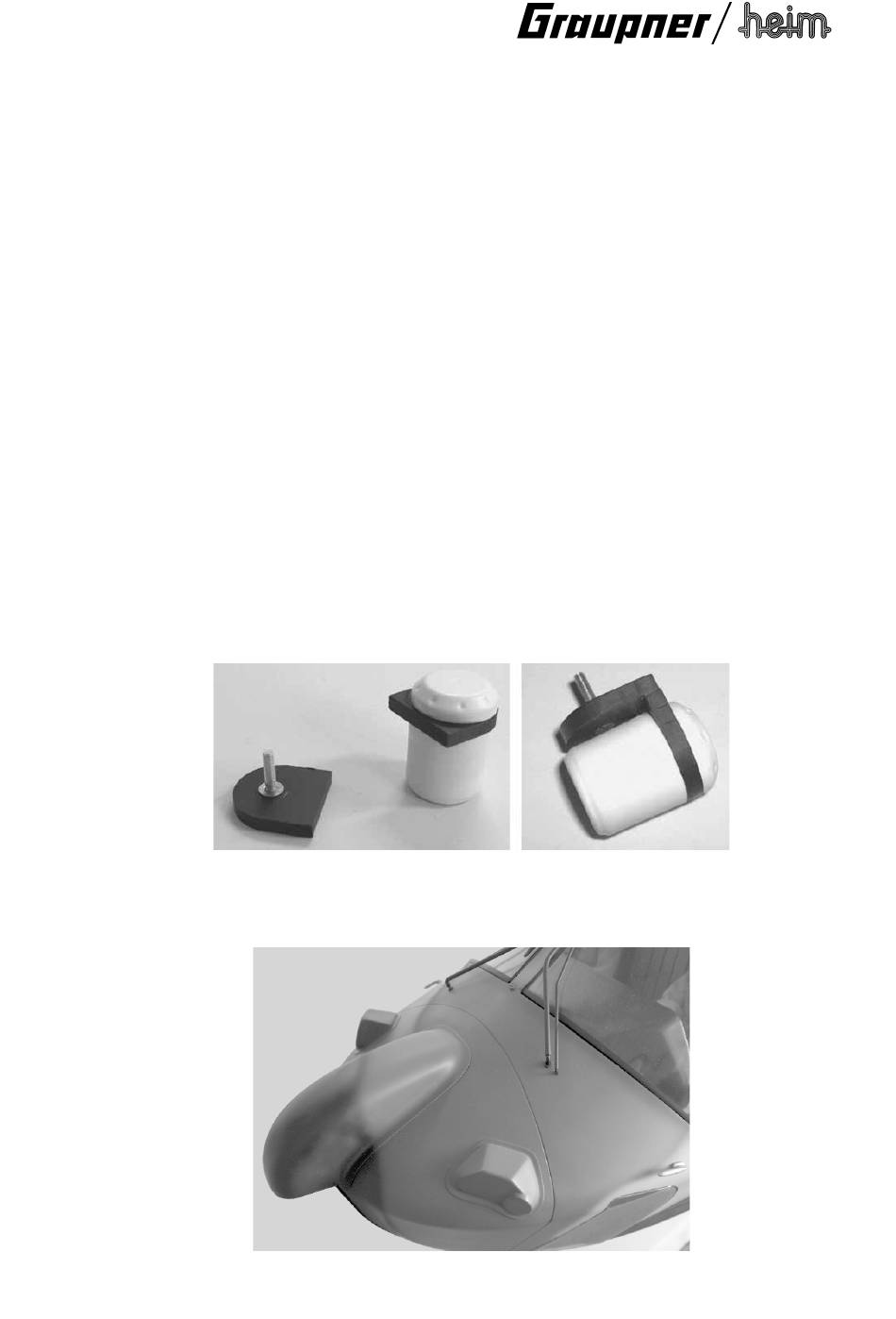

Das FLIR aus den Teilen 1...6 entsprechend den Abbildungen mit Cyanokleber zusammenset-
zen, die Senkkopfschraube mit der Halterung gut verkleben.
Gemäss Abbildung wird die Trennfuge der Bugverkleidung mit einer kleinen Feile in die Deck-
schicht des Rumpfes eingebracht, sie eignet sich dann gut als Bezugslinie für das Ausrichten
der aufzusetzenden Teile 7 und 8, welche nun aufgeklebt werden, wie in der Abbildung gezeigt.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen, Irrtümer und Druckfehler vorbehalten
ID# 53560
4/04
