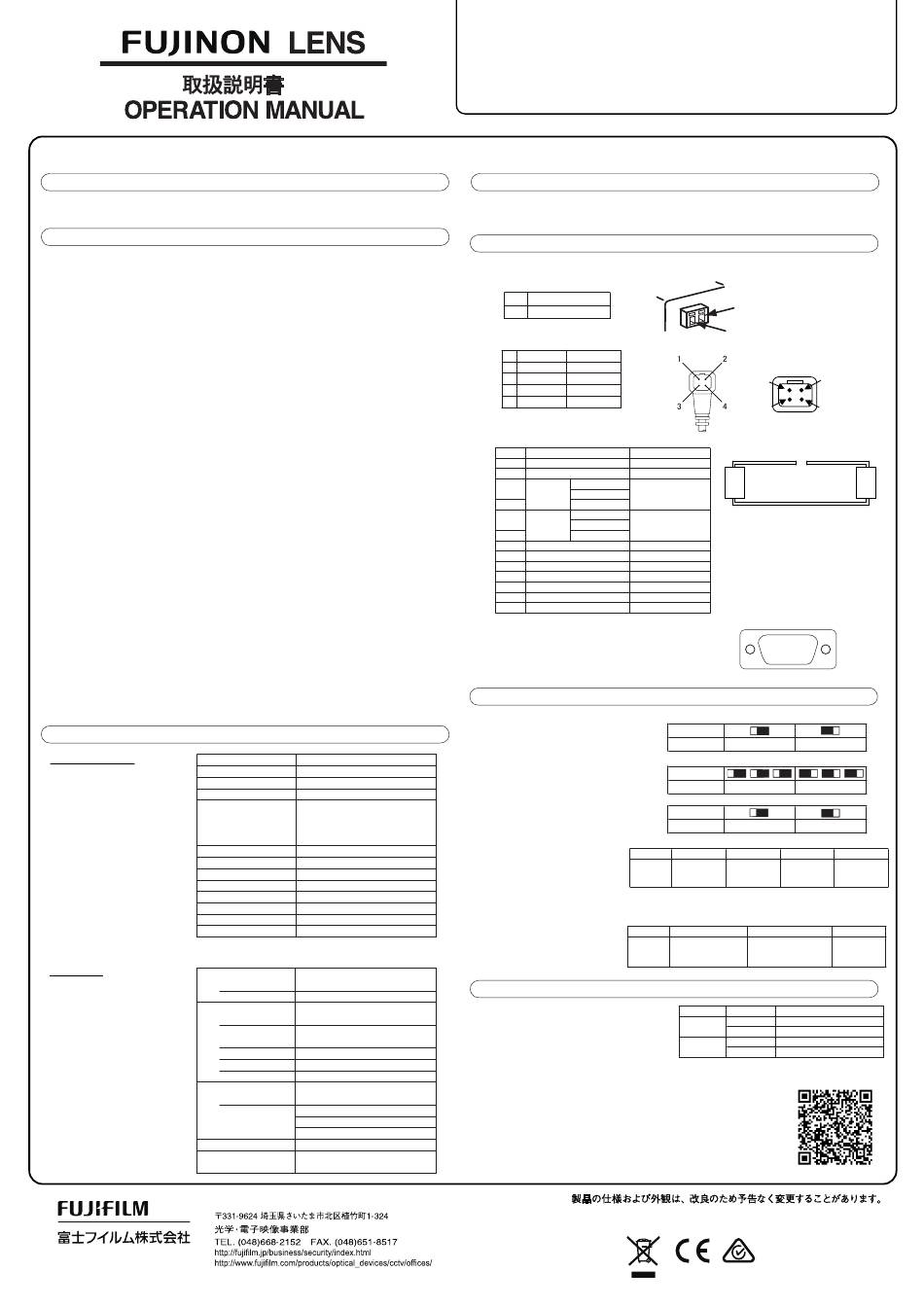

FujiFilm FUJINON FD32x12.5SR4A-CV1 Operation Manual

ご使用になる前に、この取扱説明書をよくお読みください。また、いつでも取り出してお読みいただけるよう､大切に保管してください。
① 概 説

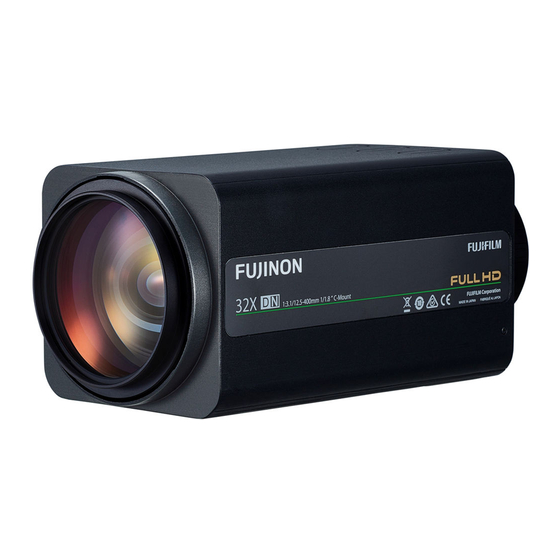

FUJINON レンズ FD32x12.5 は、1/1.8 型フルHD昼夜兼用カメラ対応の高性能ズームレンズです。
安全にお使いいただくために
②
ここでは､製品を安全に正しくご使用いただくために、重要な注意事項を説明しています。必ずご使用前に読
み、記載内容に従って正しくご使用ください。文章中の△警告や△注意は次のことを表しています。
△警告 誤った取り扱いをしたときに、人が死亡または重傷を負う可能性が想定される内容を示します。
△注意 誤った取り扱いをしたときに、人が傷害を負ったり、物的損害の発生が想定される内容を示します。
△警 告
● 本製品の内部に水が入らないようにしてください。火災や感電の原因となります。万一水が入ったときは、
すぐにレンズに供給している電源を切ってください。
● 太陽や高輝度の光源をレンズを通して見ないでください。目に障害を負うおそれがあります。
取り付け・締め付けは確実に行ってください。高所使用時の落下は重大な事故につながるおそれがあります。
●
● 重いカメラを使用するときは、必ずカメラ側およびレンズ側双方の三脚取付座を使用してカメラおよびレン
ズを固定してください。レンズ側のみ固定すると、カメラの重みでレンズが破損したり、カメラが取り付け場所
より落下して重大な事故につながるおそれがあります
△注 意
● 直射日光が当たる場所にレンズを保管しないでください。レンズによって近くの物に集光し、火災になるお
それがあります。
● レンズを太陽に向けないでください。太陽光が集光し、レンズ内部の部品が破損するおそれがあります。
レンズに供給する電源は、各機器が正しく接続されていることを確認した後に入れてください。
●
● 運搬中の落下は、けがの原因となるおそれがあります。落とさないように注意してください。
● レンズに供給する電源電圧は、必ず、レンズの定格電圧と一致する電圧を入力してくださ
い。定格電圧が一致していないと、火災や感電、または製品が破損するおそれがあります。
● ケーブルを着脱するときは、必ずコネクタ部分を持ってください。ケーブルを傷つけると、火災や感電の原
因となります。
発煙・異常音・異臭・異物混入などの異常のときは、すぐにレンズに供給している電源を切ってからレンズ
●
をカメラから取り外し､速やかに購入先販売店へご連絡ください。
● 分解・改造を行わないでください。製品の機能を損ねたり、感電したりするおそれがあります。
一般的な注意
● 本書に記載された機能以外の目的で､本製品を使用しないでください。
● レンズおよびその付属品は精密機械です。決して強い衝撃を与えないでください。
● 本レンズは、屋内で使用する設計となっています。本レンズを屋外で使用する場合は、必ず、保護
カバー等を取り付けるなど、レンズの保護対策を施してください。
● レンズを寒いところから急に、気温と湿気が高いところに持ち込むと、レンズが曇ることがあります。上記の
ような環境へレンズを持ち込むときは、前もってレンズを使用環境温度へ適合させるなどの曇り対策を講
じてください。
③ 仕 様
適用カメラ
(1) 光学および機械仕様
焦点距離
ズーム比
絞り範囲
画角 (H×V)
フォーカス範囲
内蔵フィルタ
マウント
フィルタ取付用ねじ径
使用温度
保存温度
外寸サイズ(H×V×D)
質量
※ 可視光カットフィルターと近赤外対応カメラとの組み合わせにより、濃霧除去の効果を発揮します。
(2) 電気的仕様
シリアル通信制御
アナログ制御
アイリス制御
電源電圧
消費電流
1/1.8型昼夜兼用カメラ
12.5 mm ～ 400 mm
32×
F3.1 ～ Ｆ16
WIDE 30.90°× 23.54°
TELE 1.03°× 0.77°
アスペクト比 ： 4：3
∞ ～ 3 m (レンズ前玉頂点より)
可視光カットフィルター ※
Cマウント
M82×0.75 mm
-10゜C ～ ＋50゜C
-20゜C ～ ＋60゜C
114mm×108mm×258mm
約 2.8 kg
コネクタ D-subコネクタ 9pin（メス）
C10 または Pelco-D
通信プロトコル
コネクタ フラットケーブル用コネクタ 16pin
制御電圧
ズーム DC 6/9/12V，±6/±9/±12V
フォーカス DC 6/9/12V，±6/±9/±12V
フィルタ DC 5～12V
ポテンショメーター 5±0.5V，3.3±0.3V
コネクタ アイリスケーブル 4pin (EIAJ準拠)
制御方式 DCアイリス制御
ビデオアイリス制御
マニュアルリモート制御
DC 12V
約360mA(動作時最大)
約70mA(静止時)
FD32x12.5SR4A-CV1
1:3.1/12.5-400mm 1/1.8" C-Mount
④ カメラへの取り付け
カメラマウントのネジ部をレンズマウントのネジ部に押し当て、カメラをゆっくりと時計方向に回し、しっかりとねじ込
んでレンズに取り付けます。
⑤ 接続インターフェイス
コネクタ、スイッチの配置については、付図を参照してください。
1) 電源コネクタ （OMRON XW4B-02B1-H1)
電源/Power (DC12V)
①
② GND
2) アイリスコネクタ （ＥＩＡＪ RC5204準拠、ジャック側）
DCｱｲﾘｽ ﾋﾞﾃﾞｵｱｲﾘｽ
1 制動(－) －
2 制動(＋) －
3 駆動(＋) ﾋﾞﾃﾞｵ信号
4 駆動(－) GND
3) アナログ制御コネクタ（OMRON XG4A-1635）
ｺﾓﾝﾓｰﾄﾞ
ピン ｲﾝﾃﾞｨﾍﾟﾝﾃﾞﾝﾄﾓｰﾄﾞ
1 ﾌｨﾙﾀｰ
2 GND
＋広角
3 ↑ 広 角
ｽﾞｰﾑ －望遠
↓ 望 遠
4 ｺﾓﾝ
＋無限遠
5 ↑ 無限遠
ﾌｫｰｶｽ
－至近
↓ 至 近
6 ｺﾓﾝ
7 ﾎﾟﾃﾝｼｮﾒｰﾀｰ電源(入力)
ﾎﾟﾃﾝｼｮﾒｰﾀｰ 0V
8
9 ﾌｫｰｶｽﾎﾟﾃﾝｼｮﾒｰﾀｰ出力
ｽﾞｰﾑﾎﾟﾃﾝｼｮﾒｰﾀｰ出力
10
GND
11
12 ｱｲﾘｽﾏﾆｭｱﾙﾘﾓｰﾄ(入力)
無接続
13-16
4) RS-232Cコネクタ （メス)
一般的なD-subコネクタ 9pin（メス） の仕様と同じです。
パーソナルコンピュータ等、コントロール装置の取扱説明書を
参照してください。
⑥ コントロールスイッチの設定
(1)制御モード選択スイッチの設定
ﾚﾝｽﾞ制御をｼﾘｱﾙ設定/ｱﾅﾛｸﾞ設定で切り替え
ます。
(2)アイリスモード選択スイッチの選択
ｱｲﾘｽ制御をDCｱｲﾘｽ方式/ﾋﾞﾃﾞｵｱｲﾘｽ方式で
選択します。
(3)基準電源選択スイッチの設定
ﾎﾟﾃﾝｼｮﾒｰﾀｰの電源を外部/内部で選択します。
※ｼﾘｱﾙ制御時は、必ず内部電源にしてください。
(4)シリアル制御モード選択スイッチの設定 ﾋﾞｯﾄ
ﾓｰﾄﾞ
(5)アナログ制御モード選択スイッチの
ﾋﾞｯﾄ
設定
ﾓｰﾄﾞ
⑦ 調 整
(1)ビデオアイリス調整
ビデオアイリスのLEVELおよびＡＬＣを、
各調整トリマで調整します。
(2)フランジバック調整
カメラ側にフランジバック調整機能がない場合に、
レンズ側でフランジバックを調整します。
①フランジバックを固定するための3箇所の固定ねじ(1.5mm)を緩めます。
② フランジバック調整用六角穴(2mm)に、適合するサイズの六角レンチを
差し込み、調整用穴を回してフランジバックを調整します。
③固定ねじを締め、フランジバックを固定します。
※
フランジバック調整など、詳しい取り扱い方法は詳細取扱説明書を
ご覧ください。
詳細取扱説明書は、弊社ホームページからダウンロードできます。
URL ： https://fm.fujifilm.jp/form/pub/cctvlens/download-j
①
②
2
1
3 4
←
←
⑮ ⑬ ⑪ ⑨ ⑦ ⑤ ③
⑯ ⑭ ⑫ ⑩ ⑧ ⑥ ④
←
←
←
←
←
←
←
① ② ③ ④ ⑤
⑥ ⑦ ⑧ ⑨
SW位置
ﾓｰﾄﾞ
ｼﾘｱﾙ ｱﾅﾛｸﾞ
SW位置
ﾓｰﾄﾞ
DCｱｲﾘｽ ﾋﾞﾃﾞｵｱｲﾘｽ
SW位置
ﾓｰﾄﾞ
内部 外部
1 2-3 4-7
↓：C10 Pelco-D Pelco-D Pelco-D
↑：Pelco-D ﾎﾞｰﾚｰﾄ *1 ｱﾄﾞﾚｽ *2 Runaway
*1: 00=2400,10=4800,01=9600,11=115200bps
*2: 0000=ｱﾄﾞﾚｽ 1 ～ 1111=ｱﾄﾞﾚｽ 16
1
2-3
00/01：12V/±12V
↓：ｲﾝﾃﾞｨﾍﾟﾝﾃﾞﾝﾄ
10 ： 9V/±9V
↑：ｺﾓﾝ
11 ： 6V/±6V
トリマ名称 調整方向
機能
明るく H（時計方向）
LEVEL
L（反時計方向）
暗く
ピーク Pk(時計方向)
ALC
Av(反時計方向)
平均値
BB00033551-101
LC235A-CV1 2803
①
②
8
Protect
4-7
Reserved
