EnOcean Omnio FK101 Series Manual

Bedienungsanleitung
Fensterkontakt 1-Kanal
Fensterkontakt 1-Kanal
Reinweiss
Schwarz
Silber
Reinweiss mit Batteriefassung
Schwarz mit Batteriefassung
Ersatzmagnet reinweiss
Ersatzmagnet schwarz
Stützbatterie zu Fensterkontakt
KUR ZAN LE IT UNG
• Omnio Aktor gemäss seiner Bedienungsanleitung in
den Einlernmodus versetzen
• LRN-Taste des Omnio Fensterkontaktes betätigen.
Hinweis: Der Fensterkontakt darf nicht weiter als 5
m vom Omnio Aktor entfernt sein!
• Omnio Aktor wieder in den Standardmodus
versetzen
ALL GE ME IN
Die Omnio Aktoren (Empfänger)
Funksignale der Omnio Sender angesteuert. Jeder
Sender kann eine unbegrenzte Anzahl von Aktoren
ansteuern. Die Funksender werden manuell durch ein
einfaches Verfahren auf den Aktor ein- und ausgelernt.
Jedem Sender können am Aktor eine Funktion und
verschiedenste Parameter zugeordnet werden.
Mit ARCO-Technologie (AWAG Remote Commissio-
ning for Omnio) lassen sich alle Omnio Aktoren
vollständig und ohne manuellen Zugriff zum Gerät per
Funk konfigurieren. Die leistungsstarke Software E-
Tool bildet dabei das Herzstück,
beliebiger Grösse bequem am Schreibtisch zu planen,
konfigurieren und dokumentieren.
P RODUKT BE S CHRE IBUN G
Der Omnio Fensterkontakt 1-Kanal FK101 ist ein batterieloser und wartungsfreier
Funksender zur Zustandsüberwachung von Fenstern und Türen. Typische
Anwendungsbeispiele sind unter anderem die Heizung bei offenem Fenster
ausschalten oder die Jalousien bei offener Schiebetüre hochfahren. Der
Fensterkontakt FK101 besteht aus dem Sendemodul mit Solarzelle und einem
kleinen Gegenmagnet. Er ist geeignet zur Montage an Fenster- und Türrahmen
aus Holz, Glas und Aluminium. Bei widrigen Lichtverhältnissen am Montageort ist
ein Modell mit zusätzlicher Stützbatterie erhältlich.
BE DIE NE LE ME NT E
Der Omnio Fensterkontakt 1-Kanal FK101 ist mit
einem Magnet-Reedkontakt ausgestattet. Bei einer
Zustandsänderung des Reedkontaktes wird ein Funk-
signal ausgesendet.
Um den Fensterkontakt in Omnio Aktoren einzulernen,
besitzt er eine LRN-Taste, welche durch ein rundes
Loch auf der Gehäuserückseite zugänglich ist.
S T ROMV E RS ORGU NG
Der Omnio Fensterkontakt 1-Kanal FK101 ist dank eingebauter Solarzelle
energieautark. Für den Normalbetrieb benötigt er während drei Stunden am Tag
eine Beleuchtungsstärke von 300 Lux, ein Wert, welcher in normal bewohnten
Räumen problemlos erreicht wird. Im Notfall hält ein interner Pufferkondensator
die Energieversorgung maximal sechs Tage lang aufrecht. Bei ungünstiger
Montageumgebung oder langer Abwesenheit ist ein Modell mit zusätzlicher
Stützbatterie erhältlich.
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
FK101
Typ / Type
FK101-RW
FK101-SW
FK101-SB
FK101-RW-BAT
FK101-SW-BAT
FK101-EM-RW
FK101-EM-SW
KZBA-CR1225
werden über
um Projekte
Manual
Window contact 1-channel
Art.-No. / Item N° Window contact 1-channel
2101 153 Pure white
2101 150 Black
2101 200 Silver
2201 153 Pure white including battery holder
2201 150 Black including battery holder
2101 090 Spare magnet pure white
2101 091 Spare magnet black
2000 039 Back-up battery for window contact
BR IE F INS T RUCT ION
• Set the Omnio actuator in the programming mode
according to its instruction manual
• Press LRN button of Omnio window contact
Note: The window contact must not be further than
5 m away from the Omnio actuator.
• Set the Omnio actuator back in the operating mode
again
GE NE R AL
The Omnio actuators (receivers) are controlled by
radio signals coming from the Omnio transmitters.
Each transmitter is able to control an unlimited amount
of actuators. The radio transmitter can be manually
programmed and deprogrammed to an actuator by
following a simple procedure. Via actuator each
transmitter can be given a certain function and
different parameters.
With ARCO technology (AWAG Remote Commissio-
ning for Omnio), all Omnio actuators can be configured
completely by radio without manual access to the
device. The powerful software E-Tool constitutes the
key component for convenient planning, configuring
and documenting projects right at your desk.
P RODUCT DE S CRIP T ION

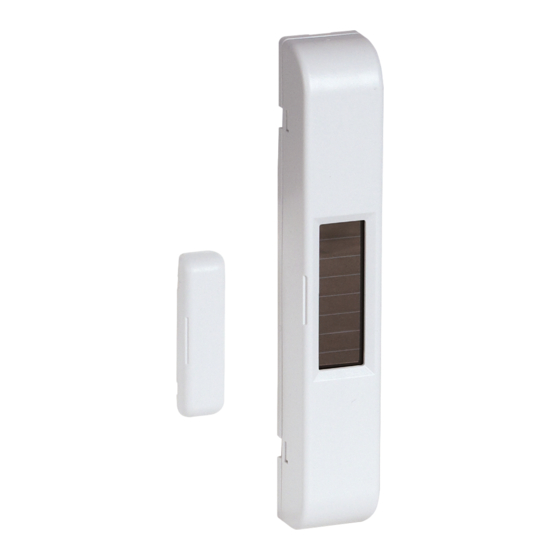

The Omnio window contact 1-channel FK101 is a battery-less and maintenance-
free radio transmitter to monitor the condition of windows and doors. Typical
application examples can be to turn off the heating while windows are open or to
raise the blinds when sliding door opens. The window contact FK101 consists of a
transmitter module driven by its own solar cell and a small counter magnet and
can be fixed on window- and door frames made of wood, glass and aluminium. If
lighting conditions on site are insufficient place the model with additional back-up
battery.
OP E RAT IN G E LE ME NT S
The Omnio window contact 1-channel FK101 is
equipped with a magnet reed contact. A change of the
reed contact status will wake the transmitter unit to
send a radio telegram immediately.
To program the window contact into Omnio actuators,
there's a LRN-button which is accessible through a
round hole on the backside of the housing.
P OW E R S UP P LY
The Omnio window contact 1-channel FK101 is equipped with a solar-cell and
therefore works energy self-sufficient. For normal operation it needs no more than
three hours of 300 lux illumination per day, a value easily achieved in normal
occupied rooms. In case of an emergency the internal capacitor is able to buffer
the power supply up to six days. If you are out of the house for a longer time or
the sensor is placed in an awkward surrounding (no light), a model with additional
back-up battery is available.
EnOcean-Technologie (868 MHz )
2101000_Bd_Be.docx / 1876008
V02.000 / 31.01.2017 Seite 1 / 2
