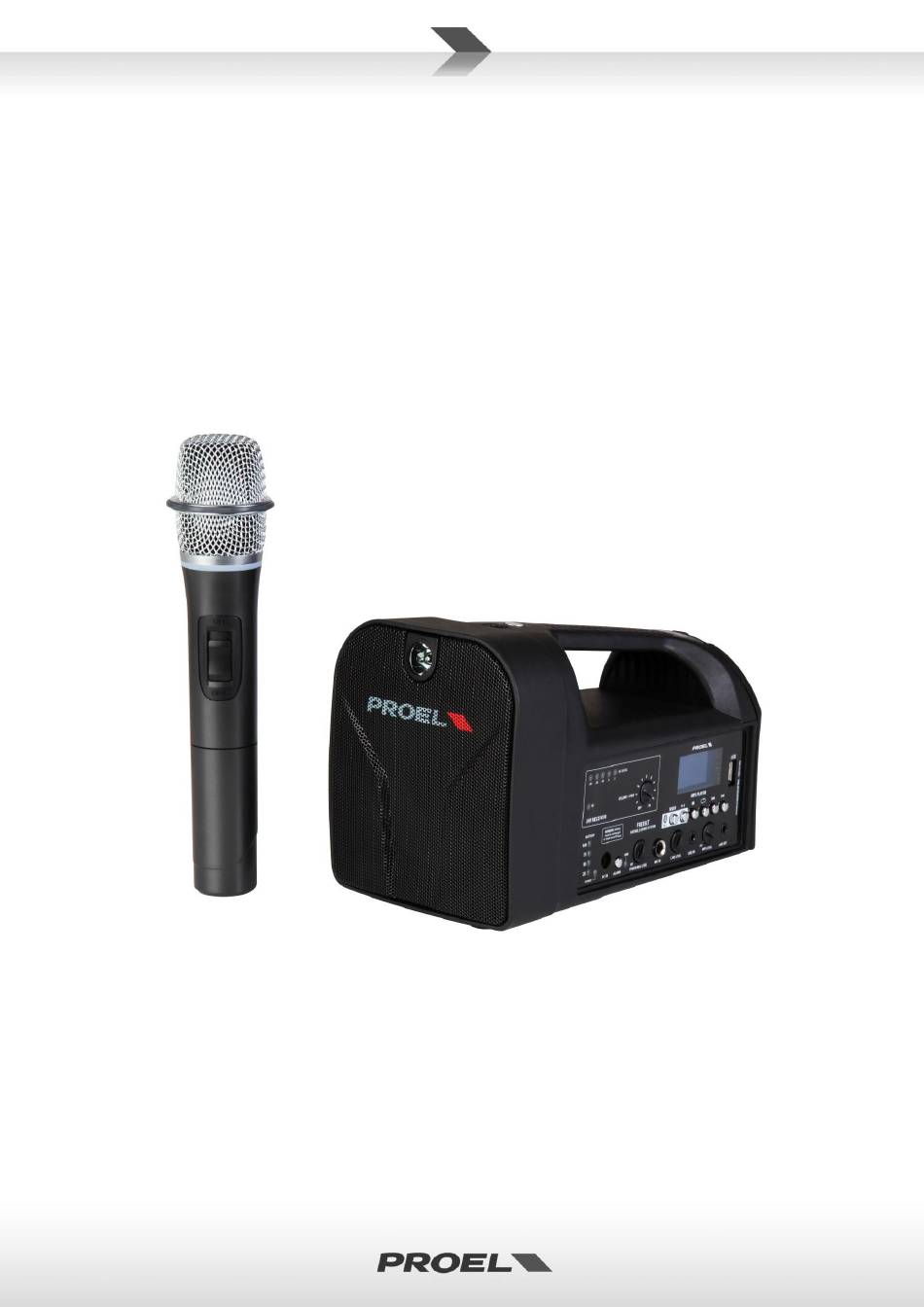

  • Page 1 FREE5LT Portable Sound System USER’S MANUAL ENGLISH ITALIANO 96MAN0121-REV.50/15...
  • Page 2 This page is intentionally left blank.

  • Page 3: Table Of Contents

    MAINTENANCE AND DISCLAIMER ....................5 POWER SUPPLY ..........................5 USER’S WARNINGS AND CE CONFORMITY ..................6 INTRODUCTION ..........................7 DESCRIPTION ........................... 7 OPERATIONS ............................ 7 WIRELESS MICROPHONE OPERATIONS ................... 13 REMOTE CONTROL BATTERY REPLACEMENT .................. 15 FREE5LT - TECHNICAL SPECIFICATION ..................... 16...

  • Page 4: Disposal Of Old Electrical & Electronic Equipment

    Proel products have operating warranty and comply their specifications, as stated by manufacturer..  Proel warrants all materials, workmanship and proper operation of this product for a period of two years from the original date of purchase. If any defects are found in the materials or workmanship or if the...

  • Page 5: Maintenance And Disclaimer

    Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage" or "indirect damage" caused by product defectiveness.

  • Page 6: User's Warnings And Ce Conformity

     The use of this wireless microphone equipment in some countries could be intended for professional use, so the licensability depends on the country it operates. Proel suggests the user to contact the appropriate telecommunications authority concerning proper licensing. ...

  • Page 7: Introduction

    It includes a versatile MP3 player with USB port and BLUETOOTH connection, featuring a large LCD and a full control set. FREE5LT is hosted in a compact and road-proof plastic cabinet that provides maximum portability and protection, allowing the systems to be taken everywhere. It is also fitted with an adapter for standard microphone stand.
  • Page 8 The green LED lights up when the FREE5LT is switched ON. 12. POWER/MIC LEVEL This control has a dual function: it switches ON the FREE5LT and it sets the level of the MIC IN jack input. 13. MIC IN This is a female jack connector that accepts a JACK plug from any dynamic balanced or unbalanced microphone.
  • Page 9 This is a MINI JACK (3.5mm) female connector that accepts a STEREO MINI JACK plug to send out the FREE5LT MP3, MIC and LINE signals mixed together: using a proper cable you can connect it to the input of another device or an active speaker. The MINI JACK is wired as follows:...
  • Page 10  Press and hold MODE button and the following utility menu will appear: buttons to browse the options, press button to select an option. Recently reconnection: selecting this option the media player tries to reconnect the latest Bluetooth device connected. EQ: selecting this option the following menu will appear.
  • Page 11 PLAY/PAUSE This button plays or pauses the current audio file. STOP This button stops the current audio file. If you press again the play button, the song will restart from the beginning. PLAY MODE This button changes the play mode of the audio files. A small icon on the display shows the current mode.
  • Page 12 LCD DISPLAY The LCD DISPLAY shows several data: 27. USB SLOT This slot is where you can insert an USB DRIVE containing audio files...

  • Page 13: Wireless Microphone Operations

    The FR3 Wireless Microphone system features 3 units: receiver included in FREE5LT, FR3H handheld transmitter and FR3B body pack transmitter. The FREE5LT is provided as standards with one handheld wireless microphone FR3H at 864.900 MHz. An optional wireless FR3B bodypack can be used instead of the FR3H supplied handheld microphone (note that both transmitters cannot be used simultaneously).
  • Page 14 FR3B is the UHF wireless bodypack transmitter (OPTIONAL).  In order to open the bodypack transmitter and to access the batteries compartment, push the cover at mid side and pull it towards you. 32. ANTENNA This is the transmitting antenna: do not force it, disconnect it or try to replace it with a different one.

  • Page 15: Remote Control Battery Replacement

    To replace the battery follow these instructions: 0. Be sure that the FREE5LT is switched OFF. 1. Push the two tabs on the back side. 2. Open the back plate.

  • Page 16: Free5Lt - Technical Specification

    FREE5LT - TECHNICAL SPECIFICATION MIXER Section MONO inputs 1 x MIC IN (JACK) STEREO inputs 1 x LINE IN (mini JACK) Outputs 1 x LINE OUT (mini JACK) Extra features Built-in alarm siren, built-in LED torch WIRELESS Section Wireless Receiver...
  • Page 17 MANUTENZIONE E LIMITAZIONI D’USO ..................19 ALIMENTAZIONE ..........................19 AVVERTENZE PER L’UTILIZZO E CONFORMITÀ CE ................20 INTRODUZIONE ..........................21 DESCRIZIONE ..........................21 FUNZIONI ............................21 FUNZIONI DEL MICROFONO WIRELESS ................... 27 SOSTITUZIONE DELLA BATTERIA ..................... 29 FREE5LT – SPECIFICHE TECNICHE ....................30...

  • Page 18: Trattamento Del Dispositivo Elettrico Od Elettronico A Fine Vita

    Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. GARANZIE E RESI  I Prodotti Proel sono provvisti della garanzia di funzionamento e di conformità alle proprie specifiche, come dichiarate dal costruttore.

  • Page 19: Manutenzione E Limitazioni D'uso

    Pulire il prodotto unicamente con un panno asciutto.  I Prodotti Proel sono destinati esclusivamente ad un utilizzo specifico di tipo sonoro: segnali di ingresso di tipo audio (20Hz-20kHz). Proel declina ogni responsabilità per danni a terzi causati da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza.

  • Page 20: Avvertenze Per L'utilizzo E Conformità Ce

    I Prodotti Proel sono conformi alla direttiva LVD 2014/35/CE, secondo lo standard EN 60065.  PROEL S.p.A dichiara che questo prodotto (escluso il sistema del radio microfono) è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 2014/30/CE (EMC), secondo gli standard EN 55103-1 e EN 55103-2.

  • Page 21: Introduzione

    DESCRIZIONE I sistemi FREE di PROEL vi offrono la possibilità di suonare la vostra musica o amplificare il vostro suono in libertà, senza preoccuparvi di dove collegare il cavo di alimentazione, di come collegare il lettore MP3 o di come regolare il microfono.
  • Page 22 - 25 ROSSO: la batteria interna è quasi scarica ed è necessario ricaricarla al più presto. LED RICARICA Indica che il FREE5LT è collegato alla rete e la batteria interna si sta ricaricando. DC INPUT 16VDC/1.5A Connettore per il collegamento dell’adattatore di rete AC/DC per l’alimentazione del FREE5LT.
  • Page 23 15. INGRESSO LINE IN (MINI JACK) Connettore femmina MINI JACK (3.5mm) che accetta un JACK MINI STEREO maschio da una sorgente ausiliaria PC / CD / DVD / lettore MP3). Il MINI JACK è terminato come segue: Tip (punta) = segnale positivo del canale sinistro Ring (anello) = segnale positivo del canale destro Sleeve (manicotto) = schermo o massa 16.
  • Page 24 Bluetooth precedentemente connessioni verranno cancellate. Provate ad usare questa opzione se avete problemi nel connettere un nuovo dispositivo. Device Information: Scegliendo questa opzione appare la seguente schermata con il nome e l’indirizzo del ricevitore Bluetooth di FREE5LT. Exit: ritorna alla schermata principale. ...
  • Page 25 PLAY/PAUSE Questo tasto esegue o ferma la riproduzione del file audio corrente. STOP Questo tasto ferma la riproduzione corrente. Premendo nuovamente il tasto play la canzone corrente riparte dall’inizio. PLAY MODE Questo tasto cambia il modo di riproduzione dei files audio. Una piccola icona nel display indica il modo corrente.
  • Page 26 DISPLAY LCD Il display mostra diverse informazioni: 28. USB SLOT In questa fessura potete inserire una memoria tipo USB (USB DRIVE) contenente file audio.

  • Page 27: Funzioni Del Microfono Wireless

    FREE5LT, il trasmettitore a mano FR3H e il trasmettitore body pack FR3B. Il FREE5LT è fornito di serie con un microfono wireless a mano FR3H a 864.900 MHz. È possibile utilizzare un trasmettitore bodypack FR3B opzionale al posto del trasmettitore a mano fornito FR3H (notare che non è...
  • Page 28 FR3B è il trasmettitore bodypack UHF (OPZIONALE).  Per aprire il radiomicrofono bodypack e accedere alle batterie, premere il coperchio ai lati in mezzo e tirarlo in avanti. 33. ANTENNA Questa è l’antenna integrata: non forzarla, non cercare di scollegarla o sostituirla con un’ altra. 34.

  • Page 29: Sostituzione Della Batteria

    SOSTITUZIONE DELLA BATTERIA ATTENZIONE: RISCHIO DI ESPLOSIONE SE LA BATTERIA NON VIENE MONTATA CORRETTAMENTE. SOSTITUIRE SOLAMENTE CON LO STESSO TIPO FORNITO DALLA PROEL. La batteria contiene Perclorato – le batterie Li-ion esauste sono considerate rifiuti tossici e non devono essere smaltite con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all’ambiente, si invita l’utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera...

  • Page 30: Free5Lt - Specifiche Tecniche

    FREE5LT – SPECIFICHE TECNICHE Sezione MIXER Ingressi MONO 1 x MIC IN (JACK) Ingressi STEREO 1 x LINE IN (mini JACK) Uscite 1 x LINE OUT (mini JACK) Funzioni Extra Sirena d’Allarme, Torcia Sezione RADIOMICROFONO Ricevitore Wireless Interno Trasmettitore a mano...
  • Page 31 This page is intentionally left blank.
  • Page 32 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
