PROEL FREEPACK812 User Manual

Portable sound system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

FREEPACK812
Portable Sound System
USER'S MANUAL
ENGLISH
ITALIANO
96MAN00098-REV.25/14

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FREEPACK812 and is the answer not in the manual?

Questions and answers

Related Manuals for PROEL FREEPACK812

Summary of Contents for PROEL FREEPACK812

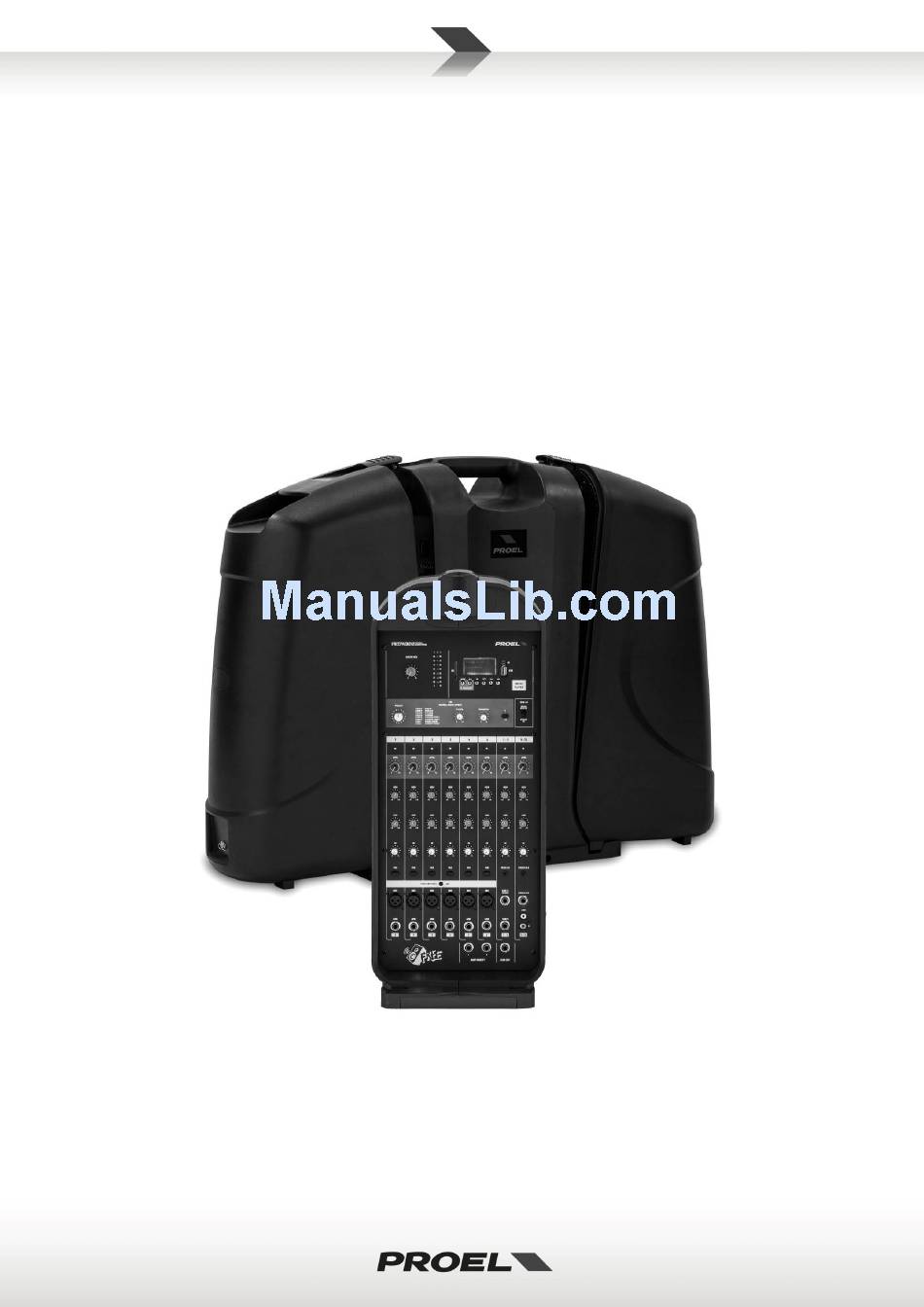

  • Page 1 FREEPACK812 Portable Sound System USER’S MANUAL ENGLISH ITALIANO 96MAN00098-REV.25/14...

  • Page 2: Table Of Contents

    MAINTENANCE AND DISCLAIMER ......................4 POWER SUPPLY ............................4 CE CONFORMITY ............................ 4 INTRODUCTION ............................5 DESCRIPTION ............................5 MAIN PANEL OPERATIONS ........................5 REMOTE CONTROL BATTERY REPLACEMENT ..................12 REMOTE CONTROL OPERATIONS ......................13 FREEPACK812 - TECHNICAL SPECIFICATION ..................14...

  • Page 3: Disposal Of Old Electrical & Electronic Equipment

    This warranty does not extend to damage resulting from improper installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not...

  • Page 4: Maintenance And Disclaimer

    MAINTENANCE AND DISCLAIMER Clean only with dry cloth. • Proel products have been expressly designed for audio application, with signals in audio range (20Hz to • 20kHz). Proel has no liability for damages caused in case of lack of maintenance, modifications, improper use or improper installation non-applying safety instructions.

  • Page 5: Introduction

    CLASS D amplifier, two full-range speakers and high-quality connection cables. FREEPACK812 is quick to setup and simple to use, is packed with a full set of features and deliver an unexpected sound quality for this kind of systems. The fully featured powered mixer, including a MP3 player with BLUETOOTH connection, is coupled perfectly with the two speakers in a stylish luggage-style package, making transport and installation quick and easy.
  • Page 6 +48V PHANTOM POWER SWITCH 1-6 If pressed this switch activates the phantom power on MIC 1-6 inputs. Most professional condenser microphones require phantom power, which is a lower DC voltage delivered to the microphone on pin 2 and 3 of the XLR microphone connector. Dynamic microphones do not require phantom power, however phantom power will not harm most dynamic microphones should you plug one in while the phantom power is on.
  • Page 7 This potentiometer sets the LOW TONE level: if rotated clockwise it enhances the lows, if rotated counter-clockwise it reduces the lows (in the centre position the response is flat). HIGH This potentiometer sets the HIGH TONE level: if rotated clockwise it enhances the highs, if rotated counter-clockwise it reduces the highs (in the centre position the response is flat).
  • Page 8 6. ROOM 3 - This type of reverb reproduces the ambience of natural room acoustics with short decay. 7. HALL 1 - This type of reverb simulates the ambience of a grand concert hall with medium decay. 8. HALL 2 - This type of reverb simulates the ambience of a grand concert hall with long decay. 9.
  • Page 9 24. USB SLOT This slot is where you can insert an USB FLASH DRIVE containing audio files. 25. MODE SWITCH Pressing this switch you can select the source containing audio files between SD, USB or external Bluetooth player device. A small icon appears on the display that identify the memory currently used: USB FLASH DRIVE SD MEMORY CARD BLUETOOTH DEVICE...
  • Page 10 Deleted paired info: selecting this option the information about any Bluetooth device previously paired with the media player will be cancelled. Try this option if you have problems to set a new BT connection. Device Information: selecting this option the following info screen will appear, showing the name and address of the FREE8LT Bluetooth receiver.
  • Page 11 32. LCD DISPLAY The LCD DISPLAY shows several data: 33. POWER Use this switch to power ON or OFF the FREEPACK812. The FREEPACK812 is "ON" when the switch is in the "I" position. 34. AC~ SOCKET Here’s where you plug in your mains supply cord. You should always use the mains cord supplied with the device.

  • Page 12: Remote Control Battery Replacement

    37. LEFT INSERT This is where you connect serial effects, usually compressors or equalizers, before the MAIN MIX LEVEL control. Specialty “Y” cables, developed just for these jacks, are widely available on shops. 38. RIGHT INSERT Same as above for the right channel output. 39.

  • Page 13: Remote Control Operations

    REMOTE CONTROL OPERATIONS The use of the player and its remote control depends on the type of media utilized. Some buttons are active or not active depending if an SD CARD, a USB memory or a BLUETOOTH device is used to reproduce the audio files. PLAY/PAUSE This button plays or pauses the current audio file.

  • Page 14: Freepack812 - Technical Specification

    FREEPACK812 - TECHNICAL SPECIFICATION MIXER Section MONO inputs 6 x MIC/LINE IN (XLR/JACK) STEREO inputs 2 x LINE IN (JACK/2xRCA/mini-jack) Input EQ 2-band EQ (HIGH + LOW) Internal Effect 16 Preset DIGITAL multieffect with 1 parameter Outputs 2x SPEAKER OUT (JACK)
  • Page 15 MANUTENZIONE E LIMITAZIONI D’USO ....................17 ALIMENTAZIONE ........................... 17 CONFORMITÀ CE ..........................17 INTRODUZIONE ............................ 18 DESCRIZIONE ............................18 FUNZIONI DEL PANNELLO PRINCIPALE ....................18 SOSTITUZIONE DELLA BATTERIA DEL CONTROLLO REMOTO ............... 25 FUNZIONI CONTROLLO REMOTO ......................26 FREEPACK812 – SPECIFICHE TECNICHE ....................27...

  • Page 16: Trattamento Del Dispositivo Elettrico Od Elettronico A Fine Vita

    Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. GARANZIE E RESI I Prodotti Proel sono provvisti della garanzia di funzionamento e di conformità alle proprie specifiche, • come dichiarate dal costruttore.

  • Page 17: Manutenzione E Limitazioni D'uso

    CONFORMITÀ CE I Prodotti Proel sono conformi alla direttiva LVD 2006 / 95 / EC, secondo lo standard EN 60065. • PROEL S.p.A dichiara che questo prodotto (escluso il sistema del radio microfono) è conforme ai requisiti •...

  • Page 18: Introduzione

    Il mixer include anche un capiente scomparto che può contenere i cavi di connessione ad altri accessori. I due cavi PROEL ad alta qualità forniti con il sistema sono dotati di robusti connettori a jack in metallo. I diffusori, alloggiati in cabinet leggeri in polipropilene, utilizzano altoparlanti selezionati e filtri crossover accuratamente progettati, in grado di offrire una riproduzione definita e nitida oltre ad una risposta in frequenza estesa e lineare e ad una elevata pressione sonora.
  • Page 19 5. +48V interruttore alimentazione PHANTOM 1-6 Questo interruttore attiva e disattiva l’alimentazione phantom negli ingressi microfonici MIC. La maggior parte dei microfoni professionali a condensatore richiedono l’alimentazione phantom, la quale è una bassa tensione continua DC portata al microfono sui terminali 2 e 3 del connettore XLR. I microfoni dinamici non richiedono l’alimentazione phantom, tuttavia l’alimentazione phantom non dovrebbe arrecare alcun danno ai microfoni dinamici se inseriti quando accesa.
  • Page 20 Potenziometro per la regolazione del livello del corrispondente canale d’ingresso. Potenziometro per la regolazione dei toni bassi: se ruotato al massimo enfatizza i bassi, se ruotato al minimo diminuisce i bassi (in posizione centrale l’intervento è neutro). HIGH Potenziometro per la regolazione dei toni alti: se ruotato al massimo enfatizza gli alti, se ruotato al minimo diminuisce gli alti (in posizione centrale l’intervento è...
  • Page 21 6. ROOM 3 - Riproduzione dell’acustica naturale di una stanza con coda corta. 7. HALL 1 – Riproduzione dell’acustica di una sala da concerto con una coda media. 8. HALL 2 - Riproduzione dell’acustica di una sala da concerto con una coda longa. 9.
  • Page 22 24. USB SLOT In questa fessura potete inserire una memoria tipo USB (USB FLASH DRIVE) contenente file audio. 25. MODE SWITCH Premendo questo tasto si sceglie la sorgente contenente i file audio fra SD, USB o un lettore Bluetooth esterno. Una piccola icona appare sul display per identificare la memoria corrente: USB FLASH DRIVE SD MEMORY CARD BLUETOOTH DEVICE...
  • Page 23 problemi nel connettere un nuovo dispositivo. Device Information: Scegliendo questa opzione appare la seguente schermata con il nome e l’indirizzo del ricevitore Bluetooth di FREE8LT. Exit: ritorna alla schermata principale. PLAY/PAUSE Questo tasto esegue o ferma la riproduzione del file audio corrente. STOP Questo tasto ferma la riproduzione corrente.
  • Page 24 Il display mostra diverse informazioni: 33. POWER Questo tasto accende e spegne il FREEPACK812. Il FREEPACK812 è acceso "ON" quando il tasto è in posizione "I". 34. AC~ SOCKET Inserire in questa presa il cavo di alimentazione di rete, utilizzando esclusivamente il cavo in dotazione. Accertarsi che l'altoparlante sia spento prima di collegarlo alla rete.

  • Page 25: Sostituzione Della Batteria Del Controllo Remoto

    37. LEFT INSERT A questo jack può essere collegato un effetto seriale, in genere un compressore o un equalizzatore, prima del controllo MAIN MIX LEVEL. Speciali cavi “Y”, realizzati appositamente per questo tipo di applicazione, sono disponibili presso i negozi. 38.

  • Page 26: Funzioni Controllo Remoto

    FUNZIONI CONTROLLO REMOTO L’uso del media player e del controllo remoto dipendono dal tipo di supporto utilizzato. Alcuni tasti sono attivi o inattivi a seconda del dispositivo SD CARD, USB memory o BLUETOOTH usato per riprodurre i file audio. PLAY/PAUSE Questo tasto esegue o ferma la riproduzione del file audio corrente.

  • Page 27: Freepack812 - Specifiche Tecniche

    FREEPACK812 – SPECIFICHE TECNICHE Sezione MIXER Ingressi MONO 6 x MIC/LINE IN (XLR/JACK) Ingressi STEREO 2 x LINE IN (JACK/2xRCA/mini-jack) EQ ingressi EQ 2 bande (HIGH + LOW) Effetto Interno Multieffetto DIGITALE con 1 parametro Uscite 2x SPEAKER OUT (JACK)
  • Page 28 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
