Guía De Inicio Rápido - Launch CR5001 Quick Start Manual

CR501/CR5001&CR601/ CR6001

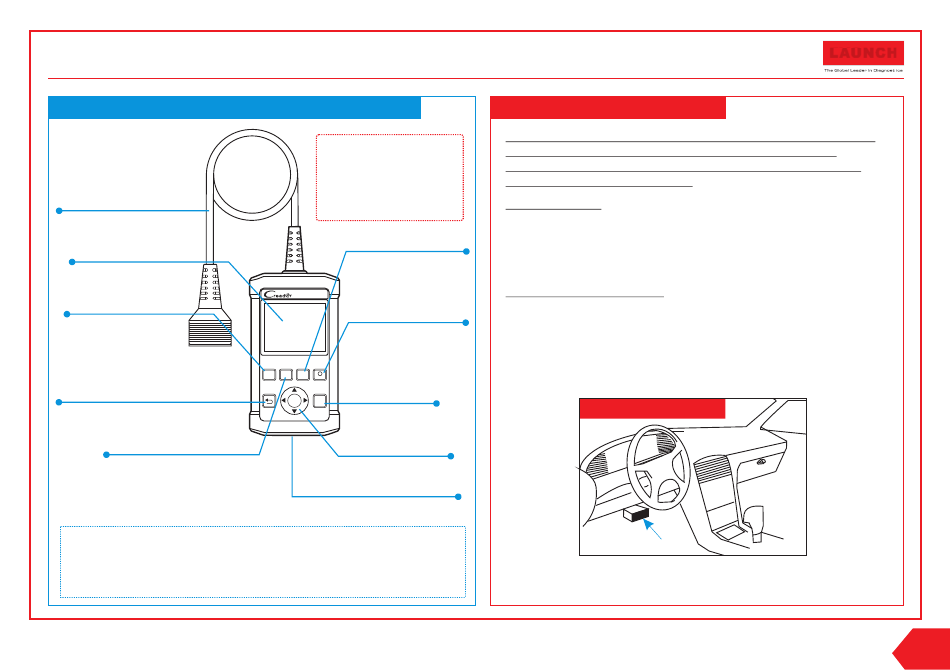

Configuración de CR501/CR5001/CR601/CR6001
Cable de Diagnóstico
Pantalla de LCD
DTC Button*
(To read the diagnostic
trouble codes.)
ESC
(Para volver a la pantalla anterior.)
Borrar*
(Borrado de códigos.)
Notas:
Ÿ Los botones marcados con * indican las teclas rápidas de función
(es decir, F1, F2, F3 y F4) y sólo se aplica al Diagnóstico.
Esta Guía puede ser modificada sin previo aviso.
Ÿ
Guía de Inicio Rápido
Nota: CR501/CR5001
comparte diseño con
CR601/CR6001. La
imagen mostrada aquí
es sólo para referencia.
I/M*
(Acceso rápido a la
función de
preparación de I/M.)
Ayuda*
(Proporcionan
detalladas descripciones
/consejos para el
diagnóstico.)
DTC ER I/M ?
F1 F2 F3 F4
OK
OK
Selección
Puerto de USB
(Para actualizar su equipo a
través del cable USB.)
1. Preparación & Conexiones
Nota: Para asegurarse de que se equipo está ejecutando el software
disponible más reciente, es recomendable comprobar si hay
actualizaciones frecuentemente. Acuda la Sección 3 "Registro y
Actualización" para más detalles.
1. Preparación
Dé el contacto en el vehículo.
Ÿ
El rango de voltaje de la batería del vehículo debe estar
Ÿ
entre 9-14V.
El acelerador no debe estar pisado.
Ÿ
2. Conexión de Vehículo
1. Localice la toma de diagnosis del vehículo: El DLC
(Conector de Enlace de Diagnóstico) es típicamente un
conector estándar de 16-pin. Está localizado generalmente
30 centímetros desde el centro del volante en la mayoría de
vehículos. Si no encuentra la toma, busque en el manual de
servicio del vehículo para su localización.
Localización de DLC
2. Conecte el cable de diagnóstico en la toma de diagnosis
del vehículo.
