tau SKYBOX Series Use And Maintenance Manual

Hide thumbs

Advertisement

Quick Links

Download this manual

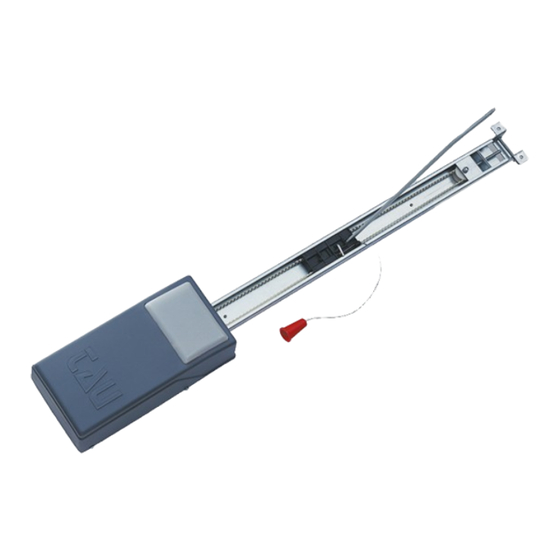

SKYBOX Series

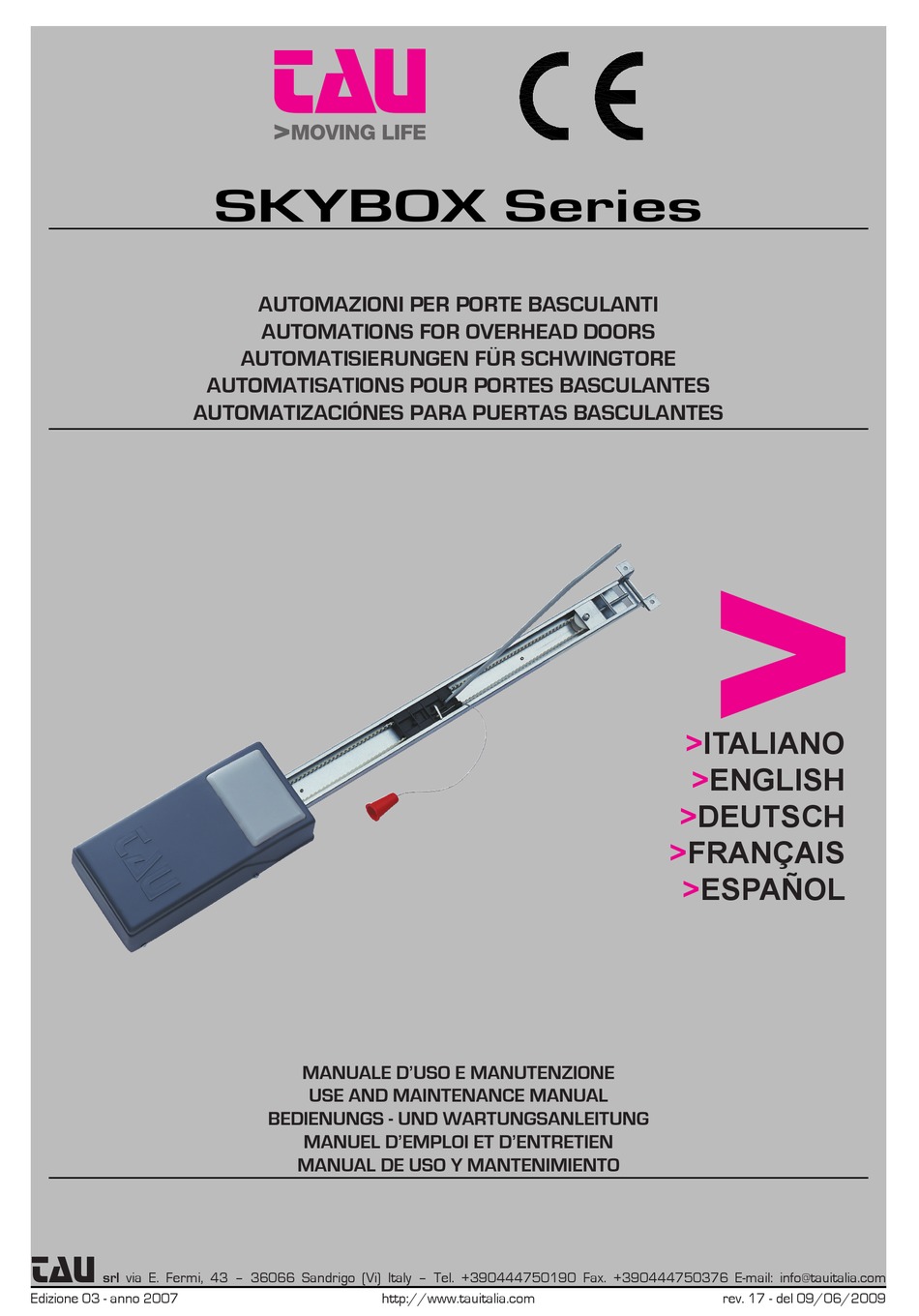

AUTOMAZIONI PER PORTE BASCULANTI
AUTOMATIONS FOR OVERHEAD DOORS
AUTOMATISIERUNGEN FÜR SCHWINGTORE
AUTOMATISATIONS POUR PORTES BASCULANTES
AUTOMATIZACIÓNES PARA PUERTAS BASCULANTES
>ITALIANO
>ENGLISH
>DEUTSCH
>FRANÇAIS
>ESPAÑOL
MANUALE D'USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
BEDIENUNGS - UND WARTUNGSANLEITUNG
MANUEL D'EMPLOI ET D'ENTRETIEN
MANUAL DE USO Y MANTENIMIENTO
TAU
srl via E. Fermi, 43 – 36066 Sandrigo (Vi) Italy – Tel. +390444750190 Fax. +390444750376 E-mail: info@tauitalia.com
SKYBOX Series
Edizione 03 - anno 2007
http://www.tauitalia.com
rev. 17 - del 09/06/2009
1
