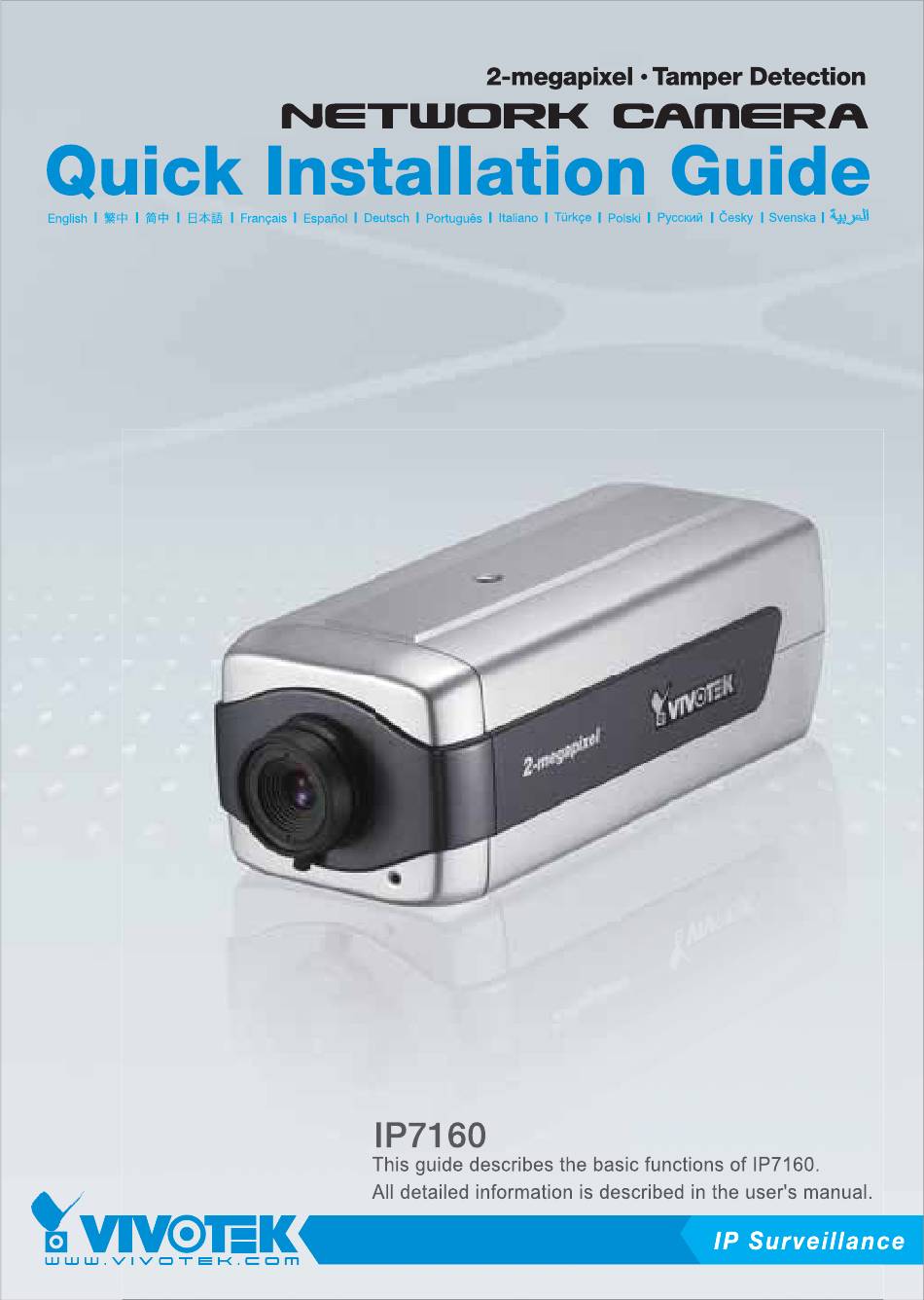

Vivotek IP7160 Quick Installation Manual
Hide thumbs
Also See for IP7160:
- User manual (149 pages) ,
- Quick installation manual (10 pages) ,
- Quick installation manual (10 pages)
Related Manuals for Vivotek IP7160
Summary of Contents for Vivotek IP7160
- Page 2 Avviso pre-installazione Spegnere immediatamente la Tenere la telecamera di rete telecamera di rete se emette fumo o lontana dall’acqua. Spegnere strani odori. immediatamente la telecamera di rete se si bagna. In questo caso, rivolgersi al In questo caso, rivolgersi al rivenditore.
- Page 3 Non collocare la telecamera di rete Non toccare la telecamera di rete su superfi ci instabili. durante i temporali. Non smontare la telecamera di rete. Non far cadere la telecamera di rete. Non inserire alcun tipo di oggetti, come aghi, nella telecamera di rete.
- Page 4 Controllo dei contenuti della confezione IP7160 Adattatore di corrente Base della telecamera CD software Chiave esagonale tipo L Guida all’installazione rapida / Scheda garanzia...
-
Page 5: Pannello Frontale
Descrizione caratteristiche fi siche Pannello frontale Obiettivo Microfono incorporato Pannello posteriore Uscita audio LED di stato Alloggiamento scheda Ingresso microfono SD/SDHC Connettore RJ45 Presa cavo di Ethernet 10/100 alimentazione Ingresso/uscita generale morsettiera Tasto di ripristino Interruttore microfono interno/esterno... - Page 6 Implementazione in rete Connessione generale (senza PoE) 1. Se si dispone di dispositivi esterni, quali sensori e allarmi, eseguirne la connessione dalla morsettiera ingresso/uscita generale. 2. Collegare la telecamera ad un hub usando il cavo Ethernet. 3. Collegare il cavo di alimentazione della videocamera di rete a una presa di corrente. 1: Alimentazione +12V 2: Uscita digitale 3: Ingresso digitale...
- Page 7 PoE (Power over Ethernet) Quando si usa un hub abilitato PoE La telecamera è compatibile PoE e consente la trasmissione di corrente e dati usando un singolo cavo Ethernet. Fare riferimento all’illustrazione che segue per collegare la telecamera ad un hub abilitato PoE usando un cavo Ethernet. Switch PoE Quando si usa un hub non PoE Usare un iniettore di potenza PoE (optional) per eseguire il collegamento tra la...
-
Page 8: Assegnazione Dell'indirizzo Ip
Wizard 2 3. Il programma cercherà i ricevitori video, i server video o le videocamere di rete VIVOTEK sulla stessa LAN. 4. Dopo avere eseguito la ricerca, apparirà la fi nestra principale del programma d’installazione. Fare clic sull’indirizzo MAC che corrisponde a quello riportato sulla parte inferiore del dispositivo per collegare Internet Explorer alla telecamera di rete. - Page 9 La videocamera è pronta all’uso 1. Accedere alla videocamera di rete da Internet. 2. Recuperare il video in diretta attraverso i browser web o il software di registrazione. Per ulteriori informazioni sull’installazione, consultare il manuale dell’utente presente sul CD software.
- Page 10 P/N: 625008400G Ver.1.01 Copyright 2009 VIVOTEK INC. All right reserved.
