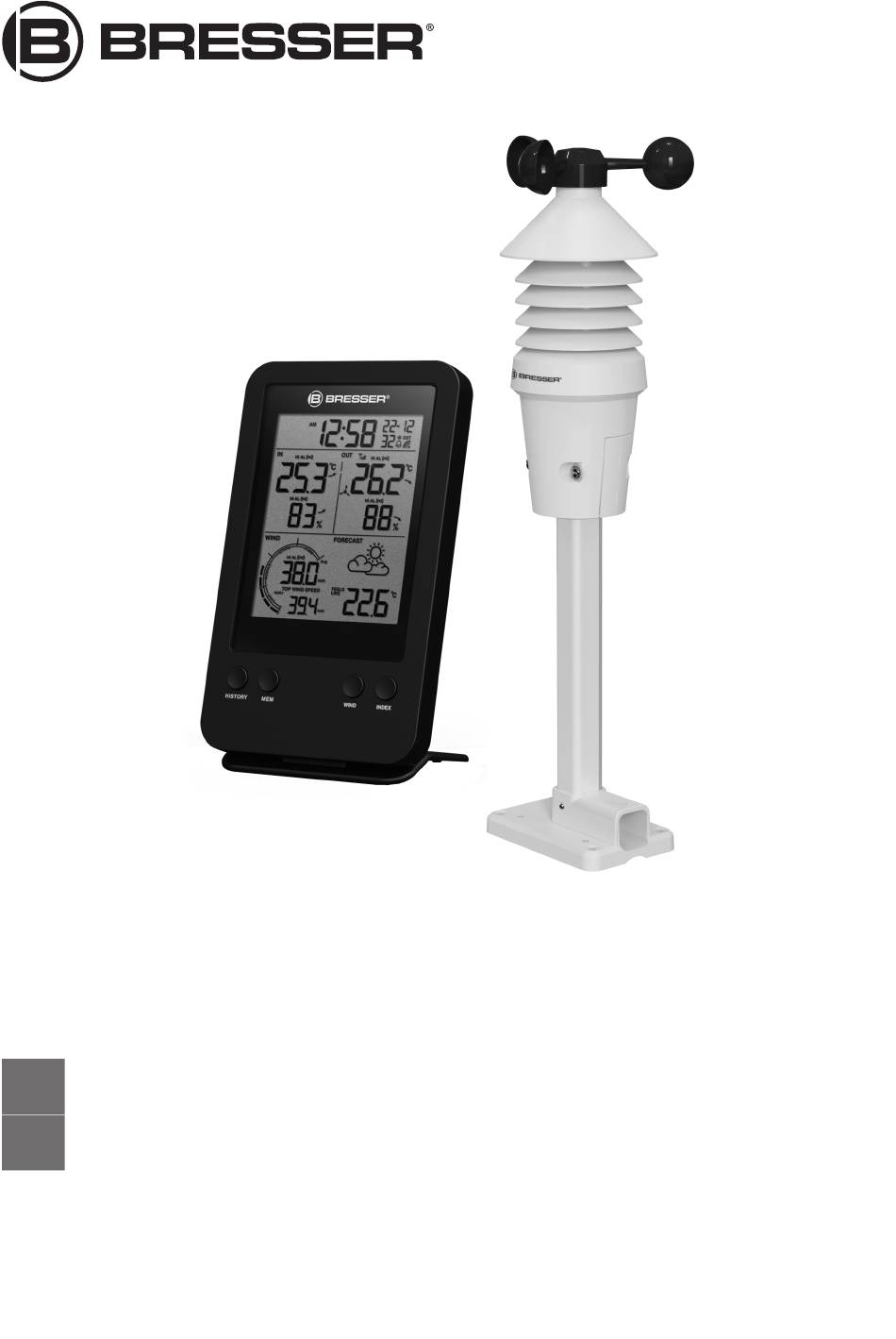

- Page 1 Wetterstation · Weather Station · Windmesser · Windmeter Schnellstartanleitung Quickstart guide...
- Page 2 (codi QR) per accedir a les versions disponibles. Deseja um manual detalhado deste produto numa determinada língua? Visite a nossa Website através da seguinte ligação (QR Code) das versões disponíveis. www.bresser.de/P7002531 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms...
- Page 3 Deutsch ....English......
- Page 4 Hersteller-Anschrift gerichtete Anfra- gen oder Einsendungen nicht bearbeitet werden können. Irrtümer und technische Änderungen vorbehalten. © 2018 Bresser GmbH Alle Rechte vorbehalten. Die Reproduktion dieser Dokumentation – auch auszugs- weise – in irgendeiner Form (z.B. Fotokopie, Druck, etc.) so- wie die Verwendung und Verbreitung mittels elektronischer Systeme (z.B.
-
Page 5: Zu Dieser Anleitung
Anleitungsversion: v0119 Bezeichnung dieser Anleitung: Quickstart_7002531_Windmeter_de-en_BRES- SER_v012019a Informationen bei Serviceanfragen stets angeben. 3 Zu dieser Anleitung HINWEIS Diese Schnellstart-Anleitung ersetzt nicht die ausführli- che Bedienungsanleitung! Lesen Sie vor Benutzung des Geräts aufmerksam die Si- cherheitshinweise und die ausführliche Bedienungsanlei- tung. 5 / 32... - Page 6 4 Teileübersicht und Lieferumfang - Basisstation Abb. 1: Alle Teile der Basisstation SNOOZE/LIGHT-Taste 2 Display (Schlummerfunktion u. Hintergrundbeleuch- tung) HISTORY-Taste (Abruf 4 MEM-Taste (Abruf gespei- stündlicher Werte für cherter Werte) Temperatur, Luftfeuch- tigkeit und Windge- schwindigkeit) 6 / 32...
- Page 7 INDEX-Taste (Anzeige- 6 WIND-Taste (Einstellung wechsel zwischen ge- der Windgeschwindigkeits- fühlter Temperatur, einheit oder Anzeigewech- Taupunkt, Wärmeindex sel zwischen stündlichem, und Windkühlfaktor) täglichem, monatlichem und jährlichem Windge- schwindigkeitshöchstwert) Wandhalterung 8 ALARM-Taste (Weckzeit- Einstellung) ZEIT-Taste (Manuelle °C/°F-Schieberegler (An- Einstellung von Zeit und zeigewechsel zw.
- Page 8 5 Teileübersicht und Lieferumfang - Windmesser Abb. 2: Alle Teile des Windsensors Windschalen Oberer Gehäuseteil Unterer Gehäuseteil Vollgewindeschraube dick LED-Statusleuchte (blinkt b. Strahlenschutzlamellen Datenübertr.) Batteriefach RESET-Taste (alle Einstel- lungen zurücksetzen) Batteriefachdeckel Rohrklemme am unteren Ge- häuseteil Schraubenmutter dick Montagestab 8 / 32...
- Page 9 Montagebasis (für vertikale Schraubenmutter dünn und horizontale Befestigung des Montagestabes) Teilgewindeschraube dünn Rohrklemme (Gegenstück) Gummibeläge Lieferumfang Windmesser (C), 2x Teilgewindeschraube dünn mit Mutter, 4x Vollgewindeschraube dick mit Mutter und Unterlegschei- Erforderliche Batterien (nicht im Lieferumfang enthalten): 3 Stck. Mignon-Batterien (1.5V, Typ AA) 6 Lieferumfang Basisgerät (A), Standfuß...
- Page 10 7 Display-Anzeigen Abb. 3: Display-Anzeigen AM/PM-Information im 12- Aktuelle Uhrzeit (Stunden:Mi- Stunden-Zeitmodus nuten:Sekunden) Datum (Monat-Tag oder um- Frostwarnung aktiv gekehrt) 10 / 32...
-
Page 11: Stromversorgung Herstellen
Automatische Sommerzeit Empfangssymbol Funkuhr aktiv Weckruf aktiv Empfangssymbol Außensen- Außenemperaturalarm aktiv Außentemperatur Sensor-Symbol Außenluftfeuchtigkeitsalarm aktiv Außenluftfeuchtigkeit Wettervorhersage Informationen zu gefühlter Windgeschwindigkeitsart Temperatur, Windkühle, (Avg=Durchschnitt, Gust=ak- Taupunkt und Hitzeindex tuelle Böe) Windgeschwindigkeit Windhöchstgeschwindigkeit (stündlich, täglich, monatlich, jährlich) Windgeschwindigkeitsalarm Windgeschwindigkeitseinstu- aktiv fung (leicht, mäßig, stark, stürmisch) Innenluftfeuchtigkeit Innenluftfeuchtigkeitsalarm... - Page 12 Unteren vom oberen Gehäuseteil abschrauben. Batteriefachdeckel an der Unterseite des oberen Ge- häuseteils entfernen. Batterien in das Batteriefach einsetzen. Dabei die kor- rekte Ausrichtung der Batteriepole (+/-) beachten. Batteriefachdeckel wieder aufsetzen. Unteren an oberen Gehäuseteil schrauben. 9 Gummibeläge anbringen Die mitgelieferten selbstklebenden Gummibeläge an den Rohrschellen wie abgebildet anbringen, um einen festeren Sitz der Montagestange zu gewährleisten.
- Page 13 10 Windsensor montieren und anbringen Abhängig vom gewünschten Standort kann der Funksensor auf verschiedene Weise montiert werden. HINWEIS! Bei der Montage stets darauf achten, dass sich der obere Teile der Windfahne mindestens 1,5 Meter über dem Erdboden befindet. Montage an einem vertikal oder horizontal ausgerichte- ten Holzelement Die Schrauben am unteren Gehäuseteil entfernen.
-
Page 14: Automatische Zeiteinstellung
Die Unterseite des Montagefußes auf das Rohr aufset- zen und die Rohrklemme (Gegenstück) von der ande- ren Seite gegen das Rohr drücken. 10. Die 4 Schrauben durch die Bohrungen des Monta- geschuhs und auf der anderen Seite durch die Bohrun- gen der Rohrklemme stecken. -
Page 15: Automatische Messwerteübertragung
Bedienungsanleitung zu entnehmen (sie- he Download-Information auf Seite 2). 13 EG-Konformitätserklärung Hiermit erklärt Bresser GmbH, dass der Funkanlagentyp mit Artikelnummer 7002531 der Richtlinie 2014/53/EU ent- spricht. Der vollständige Text der EG-Konformitätserklä- rung ist unter der folgenden Internetadresse verfügbar: www.bresser.de/download/7002531/CE/7002531_CE.pdf 14 Entsorgung Entsorgen Sie die Verpackungsmaterialien sortenrein. -
Page 16: Garantie
Tag des Kaufs. Um von einer verlängerten, freiwilligen Ga- rantiezeit wie auf dem Geschenkkarton angegeben zu profi- tieren, ist eine Registrierung auf unserer Website erforder- lich. Die vollständigen Garantiebedingungen sowie Informatio- nen zu Garantiezeitverlängerung und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen. 16 / 32... -
Page 17: Validity Information
Errors excepted. Subject to technical modifications. © 2018 Bresser GmbH All rights reserved. Reproduction of this document, including extracts, in any form (photocopied, printed etc.) or the use and distribution of this document by electronic means (image file, website etc.) is not permitted without the prior written consent of the... - Page 18 Manual description: Quickstart_7002531_Windmeter_de- en_BRESSER_v012019a With any service inquiries, please state these information. 3 About this Instruction Manual NOTICE This Quick Start guide is not intended to replace the more detailed user manual. Please read the safety instructions and the operating in- structions carefully before use.
-
Page 19: Base Station
4 Parts overview and delivery content - base station Illustration 1: All parts of the base station SNOOZE/LIGHT button 2 Display (snooze function and backlight) HISTORY button 4 MEM button (show recor- (show hourly records ded data) for temperature, hu- midity and wind speed) INDEX button (display 6 WIND button (wind speed change between 'feels... - Page 20 TIME button (manual °C/°F slider (display setting of time and date) change betw. °C and °F) 11 AVG/GUST slider (dis- TUNE button (calibration play change between of base station and average wind speed sensor) (AVG) and gust wind speed (GUST). 13 ALERT button (set tem- DOWN/Contrast button perature and humidity...
- Page 21 5 Parts overview and delivery content - windmeter Illustration 2: All parts of the windmeter Wind cups Upper housing part Bottom housing part Thick fully threaded screw LED Status indicator (flashes Radiation protection slats during data transmission) Battery compartment RESET button (reset all set- tings) Battery compartment cover Rod clamp on bottom hous-...
-
Page 22: Scope Of Delivery
Mounting base (for vertical Thin nut and horizontal assembly of the mounting rod) Thin partly threaded screw Tube clamp (counterpart) Rubber pads Scope of delivery Windmeter (C), 2x thin partly threaded screw with nut, 4x thick fully threaded screw with nut and ring washer Recommended batteries (not included): 3 pcs. -
Page 23: Screen Display
7 Screen display Illustration 3: Screen display AM/PM information in 12- Current time hour time mode (hours:minutes:seconds) Date (month-day or reverse) 4 Frost warning enabled Automatic daylight saving Transmission symbol for ra- time enabled dio-controlled clock 23 / 32... -
Page 24: Setting Up Power Supply
Alarm enabled Reception symbol for out- door sensor Outdoor temperature alarm Outdoor temperature enabled Sensor symbol Outdoor humidity alarm en- abled Humidity outdoors Weather forecast Information on 'feels like' Type of wind speed temperature, wind chill, dew (Avg=average, Gust=current point and heat index gust) Wind speed Top wind speed (hourly,... -
Page 25: Attaching Rubber Pads
Remove the battery compartment cover from the bot- tom of the upper housing part. Insert the batteries into the battery compartment. En- sure that the battery polarity (+/-) is correct. Replace the battery compartment cover. Screw bottom housing part to upper housing part. 9 Attaching rubber pads Attach the supplied self-adhesive rubber pads to the clamps as shown to ensure a firmer fitting of the mounting rod. - Page 26 NOTICE! During the assembly make sure that the upper part of the wind vane is minimum 1.5 metres off the ground. Assembly on a vertical or horizontal wooden element Remove the screws from the bottom housing part. Pull off the rod clamp from the bottom housing part. Insert one end of the mounting rod into the opening of the rod clamp so that the position arrows match.
-
Page 27: Automatic Time Setting
11 Automatic time setting After the power supply was established, the clock will auto- matically search for the radio signal. The clock will automat- ically search for the radio signal. If the radio signal is received correctly, the date and time will be set automatically and the radio control signal icon turns on. -
Page 28: Ec Declaration Of Conformity
13 EC Declaration of Conformity Hereby, Bresser GmbH declares that the equipment type with item number 7002531 : is in compliance with Directive: 2014/30/EU. The full text of the EU declaration of conform- ity is available at the following internet address: www.bresser.de/download/7002531/CE/7002531_CE.pdf... -
Page 29: Warranty
You can consult the full guarantee terms as well as informa- tion on extending the guarantee period and details of our services at www.bresser.de/warranty_terms. 29 / 32... - Page 32 (de preferencia por e-mail: service@bresseruk.com e-mail). Telephone*: +44 1342 837 098 BRESSER UK Ltd e-mail: servicio.iberia@bresser-iberia.es Unit 1 starborough Farm, Teléfono*: +34 91 67972 69 Starborough Road, Nr Marsh Green,...
