Bresser 7002534 Instruction Manual

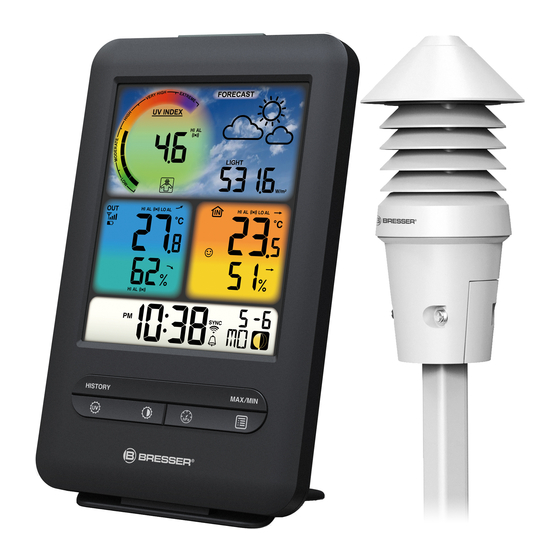

Wi-fi colour weather station w. 4-in-1 uv/light sensor
Hide thumbs Also See for 7002534:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

WI-FI Colour Weather Station
w. 4-in-1 UV/Light Sensor
W-LAN Farb-Wetterstation
m. 4-in-1 UV-/Licht-Sensor
INSTRUCTION MANUAL
GB
BEDIENUNGSANLEITUNG
DE
Art. No. 7002534

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 7002534 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bresser 7002534

Summary of Contents for Bresser 7002534

  • Page 1 WI-FI Colour Weather Station w. 4-in-1 UV/Light Sensor W-LAN Farb-Wetterstation m. 4-in-1 UV-/Licht-Sensor Art. No. 7002534 INSTRUCTION MANUAL BEDIENUNGSANLEITUNG...
  • Page 2 (codi QR) per accedir a les versions disponibles. Deseja um manual detalhado deste produto numa determinada língua? Visite a nossa Website através da seguinte ligação (QR Code) das versões disponíveis. www.bresser.de/P7002534 GARANTIE · WARRANTY · GARANTÍA · GARANZIA www.bresser.de/warranty_terms...
  • Page 3 INSTRUCTION MANUAL ....4 BEDIENUNGSANLEITUNG ....27...

  • Page 4: Table Of Contents

    TABLE OF CONTENTS INTRODUCTION OVERVIEW INSTALLATION AND SETUP CREATE WEATHER SERVER ACCOUNT & SETUP WI-FI CONNECTION OTHER SETTING & FUNCTIONS OF THE CONSOLE MAINTENANCE PRECAUTIONS SPECIFICATIONS...

  • Page 5: Introduction

    INTRODUCTION Thank you for selecting this weather station with 4-in-1 professional sensor This system gathers and automatically uploads accurate and detailed weather data to Weather Underground and Weathercloud website - the famous weather service which allows weather observers to upload their local weather data with automated personal weather stations (PWS) - at which you can access and upload your weather data freely This product offers professional weather observers or serious weather enthusiasts robust performance with a wide range of options and sensors You will get your own local forecast, current and high/lows for virtually...
  • Page 6 [ ALARM / SNOOZE ] key Table stand 17 Battery door LCD display 10 Wall mounting holder 18 USB Power socket [ HISTORY ] key 11 [ ALERT ] key 19 [ ] key [ UV ] key 12 [ ALARM ] key 20 [ ] key [ LIGHT ] key...

  • Page 7: Installation And Setup

    INSTALLATION AND SETUP INSTALL WIRELESS 4-IN-1 WEATHER SENSOR Your Wireless 4-in-1 sensor measures UV, light intensity, temperature and humidity for you It’s assembled and calibrated for your easy installation Turn the top case anti-clockwise to open Step Remove the battery door Step Step Insert 3x AA size batteries into the battery...
  • Page 8 Insert the other side of the pole to the square Step 8 hole of the plastic stand NOTE: Ensure the pole and stand's indicator align Place the nut in the hexagon hole of the stand, Step 9 then insert the screw in other side and then tighten it by the screw driver 10 Add rubber pads before mount on the pole Step 10...
  • Page 9 POWER UP THE CONSOLE Plug the power adapter USB plug to power up the main unit Once the main unit power up, all the segments of the LCD will be shown The console will automatically start AP mode USB socket NOTE: If no display appears on the LCD after you plug the adaptor, press [ RESET ] key by using a pointed object TABLE STAND INSTALLATION...

  • Page 10: Create Weather Server Account & Setup Wi-Fi Connection

    CREATE WEATHER SERVER ACCOUNT & SETUP WI-FI CONNECTION The console can upload weather data to WUnderground and / or Weathercloud through WI-FI router you can follow the step below to setup your device NOTE: The Weather Underground and Weathercloud website are subject to change CREATE WEATHER UNDERGROUND ACCOUNT In https://www.wunderground.com click the "Join"...
  • Page 11 Jot down Your "Station ID" and "Station key" for the further setup step...
  • Page 12 CREATE WEATHERCLOUD ACCOUNT In https://weathercloud.net enter your information in "Join us today" section, then follow the instructions to create your account NOTE: Use the valid email address to register your account Sign in weathercloud and then you will go the "Devices" page, click "+ New" to create new device Enter all the information in Create new device page, for the Model* selection box select the "W100 Series"...
  • Page 13 Jot down your ID and key for the further setup step SETUP WI-FI CONNECTION When you first power up the console, or press and hold the [ WI-FI ] key for 6 seconds in normal mode, the console LCD will show "AP" and " "...
  • Page 14 SETUP THE WEATHER SERVER CONNECTION Enter the following information into the below web interface "SETUP" page If you choose not to use Wunderground.com or Weathercloud.net, leave the check boxes unchecked Language: English Press to enter setup settings page SETUP ADVANCED Press to search for router WiFi Router setup Select router you want to connect to...
  • Page 15 ADVANCE SETTING IN WEB INTERFACE Press "ADVANCED" key at the top of web interface to enter the advance setting page, this page allow you to set and view the calibration data of the console, also you can update the firmware in here (Only available in PC platform). Language: English Press to enter advanced...
  • Page 16 Another way to view your station is use the web browser URL bar, type below in the URL bar: https://www.wunderground.com/dashboard/pws/XXXX Then replace the XXXX by your Weather underground station ID to go to your station live view directly. You can also use the Apple ipad's "WunderStation" app to login your own weather station to view the live data WunderStation VIEWING YOUR WEATHER DATA IN WEATHERCLOUD...

  • Page 17: Other Setting & Functions Of The Console

    Current Function firmware version Current WI-FI firmware version FIRMWARE UPDATE STEP Download the latest version firmware (function or WI-FI) to your PC. Set the Console into AP (access point) mode then connect the PC to the console (ref to "SETUP WI-FI CONNECTION"...
  • Page 18 In normal mode, press and hold [ CLOCK SET ] key for 2 seconds to enter setting The setting sequence: Time Zone → DST ON/OFF → Hour → Minute → 12/24 hour format → Year → Month → Day → M-D / D-M format → Select N/S hemisphere moon phase → Time sync ON/OFF → weekday Language Press [ ] or [...
  • Page 19 When clock reach the alarm time, alarm sound will start Where it can be stopped by following operation: - Auto-stop after 2 minutes alarming if without any operation and the alarm will activate again in the next - By pressing [ ALARM / SNOOZE ] key to enter snooze that the alarm will sound again after 5 minutes - By pressing and hold [ ALARM / SNOOZE ] key for 2 seconds to stop the alarm and will activate again in the next day - By pressing [ ALARM ] key to stop the alarm and the alarm will activate again in the next day...
  • Page 20 UV & SUNBURN TIME UV & SECTION OVERVIEW This section can show the UV index and sunburn time, press the [ UV ] key to change the mode UV INDEX MODE: This mode is showing the currect UV index that detect by the wireless weather sensor The corresponding exposure level and suggested protection indicator are also showing...
  • Page 21 LIGHT INTENSITY TO VIEW THE LIGHT INTENSITY READING When barometric or index reading is displaying, press [ LIGHT ] key to show the light intensity reading in same display location TO SET THE LIGHT INTENSITY UNIT When light intensity reading is displaying, press [ LIGHT ] key to change the unit in this sequence: Klux → Kfc →...
  • Page 22 DEW POINT - The dew point is the temperature below which the water vapor in air at constant barometric pressure condenses into liquid water at the same rate at which it evaporates The condensed water is called dew when it forms on a solid surface - The dew point temperature is determined by the temperature &...

  • Page 23: Maintenance

    Under the current alert reading, press and hold [ ALERT ] key for 2 seconds to enter alert setting and the alert reading will flash. Press [ ] or [ ] key to adjust the value or press and hold the key to change rapidly Press [ ALERT ] key to confirm the value.

  • Page 24: Precautions

    PRECAUTIONS - Keep and reading the “User manual” is highly recommended The manufacturer and supplier cannot accept any responsibility for any incorrect readings, export data lost and any consequences that occur should an inaccurate reading take place - This product is designed for use in the home only as indication of weather conditions This product is not to be used for medical purposes or for public information - Do not subject the unit to excessive force, shock, dust, temperature or humidity - Do not cover the ventilation holes with any items such as newspapers, curtains etc...

  • Page 25: Weather Forecast

    TIME RELATED FUNCTION SPECIFICATION Time display HH: MM Hour format 12hr AM / PM or 24 hr Date display DD / MM or MM / DD Time synchronize method Through Internet time server to synchronize the UTC Weekday languages EN / DE / FR / ES / IT / NL / RU Time Zone +13 ~ -12 hour ON / OFF...
  • Page 26 UV INDEX DISPLAY AND FUNCTION SPECIFICATION Note: The following detail are listed as they are displayed or operate on the console Display range 0 ~ 16 Resolution 1 decimal place Accuracy +/- 1 UV Display mode UV index, sunburn time Memory modes Historical Data of past 24 hours, Max Alarm...
  • Page 27 TABLE OF CONTENTS EINLEITUNG ÜBERSICHT INSTALLATION UND EINRICHTUNG ERSTELLEN EINES WETTERSERVER-ACCOUNTS & EINRICHTEN DER W-LAN- VERBINDUNG ANDERE EINSTELLUNGEN & FUNKTIONEN DER KONSOLE WARTUNG VORSICHTSMASSNAHMEN SPEZIFIKATIONEN...

  • Page 28: Einleitung

    EINLEITUNG Vielen Dank, dass Sie sich für diese Wetterstation mit professionellem 4-in-1 Sensor entschieden haben Dieses System sammelt und lädt automatisch genaue und detaillierte Wetterdaten auf die Weather Underground und Weathercloud Website hochzuladen Dieser bekannte Wetterdienst ermöglicht es Wetterbeobachtern, ihre lokalen Wetterdaten mit automatisierten persönlichen Wetterstationen (PWS) hochzuladen und so Ihre Wetterdaten frei abzurufen Dieses Produkt bietet professionellen Wetterbeobachtern oder ernsthaften Wetterliebhabern robuste Leistung mit einer Vielzahl von Optionen und Sensoren Sie erhalten Ihre eigene lokale Vorhersage, mit aktuellen oder Höchst-/Tiefstwerten für nahezu alle Wettervariablen, auch ohne PC...
  • Page 29 [ ALARM / SNOOZE ] Taste Tischständer 17 Batteriefachabdeckung LCD-DISPLAY 10 Wandhalterung 18 USB-Stromanschluss [ HISTORY ] Taste 11 [ ALERT ]Taste 19 [ ]Taste [ UV ] Taste 12 [ ALARM ]Taste 20 [ ]Taste [ LIGHT ] Taste 13 [ CLOCK SET ]Taste 21 [ RESET ]Taste [ MAX / MIN ]Taste...

  • Page 30: Installation Und Einrichtung

    INSTALLATION UND EINRICHTUNG 4-IN-1 FUNK-WETTERSENSOR EINRICHTEN Ihr 4-in-1 Funksensor misst für Sie UV-Wert, Lichtintensität, Temperatur und Luftfeuchtigkeit Er ist komplett vormontiert und kalibriert für eine einfache Inbetriebnahme Drehen Sie das obere Gehäuse zum Öffnen Schritt gegen den Uhrzeigersinn Entfernen Sie die Batteriefachabdeckung Schritt Schritt Legen Sie 3x AA-Batterien in das Batteriefach ein...
  • Page 31 Stecken Sie die andere Seite der Stange in das Schritt 8: Quadratloch des Kunststoffständers HINWEIS: Vergewissern Sie sich, dass die Stange und der Indikator des Stativs ausgerichtet sind Setzen Sie die Mutter in das Sechskantloch des Schritt 9 Stativs ein, setzen Sie dann die Schraube auf der anderen Seite ein und ziehen Sie sie mit dem Schraubendreher fest 10 Fügen Sie Gummipuffer hinzu, bevor Sie diese...
  • Page 32 EINSCHALTEN DER KONSOLE Schließen Sie den USB-Stecker des Netzteils an, um das Hauptgerät einzuschalten Nach dem Einschalten des Hauptgerätes werden alle Segmente des LCD-Displays angezeigt Die Konsole startet automatisch den AP- Modus USB socket HINWEIS: Wenn nach dem Einlegen der Batterien nichts auf dem Display angezeigt wird, die [ RESET ]Taste mit einem spitzen Gegenstand drücken TISCHSTÄNDER-MONTAGE Das Gerät ist für die Tisch- oder Wandmontage zur besseren Sicht konzipiert Führen Sie die folgenden...

  • Page 33: Erstellen Eines Wetterserver-Accounts & Einrichten Der W-Lan-Verbindung

    ERSTELLEN EINES WETTERSERVER-ACCOUNTS & EINRICHTEN DER W-LAN-VERBINDUNG Die Konsole kann Wetterdaten zu WUnderground und / oder Wetterwolke über den WI-FI-Router hochladen Sie können dem folgenden Schritt folgen, um Ihr Gerät einzurichten HINWEIS: Die Webseiten Weather Underground und Weathercloud können sich ändern WEATHER UNDERGROUND-KONTO ERSTELLEN Klicken Sie unter https://www.wunderground.com auf "Join"...
  • Page 34 Notieren Sie sich Ihre "Station ID" und "Station Key" für die weiteren Einrichtungsschritte WEATHERCLOUD-KONTO ERSTELLEN Geben Sie unter https://weathercloud.net Ihre Daten im Abschnitt "Join us today" ("Jetzt beitreten") ein und folgen Sie dann den Anweisungen zur Erstellung Ihres Kontos HINWEIS: Verwenden Sie die gültige E-Mail-Adresse, um Ihr Konto zu registrieren Melden Sie sich in der Wetterwolke an und gehen Sie dann auf die Seite "Devices"...
  • Page 35 Notieren Sie sich Ihre "ID" und Ihren "Key" für die weiteren Einrichtungsschritte W-LAN--VERBINDUNG EINRICHTEN Wenn Sie die Konsole zum ersten Mal einschalten oder die [ WI-FI ] Taste im Normalmodus 6 Sekunden gedrückt halten, zeigt die Konsole LCD das Symbol "AP" und " "...
  • Page 36 PWS-XXXXXX PWS-XXXXXX PC W-LAN-Netzwerkschnittstelle Android WI-FI Netzwerkschnittstelle Geben Sie nach der Verbindung die folgende IP-Adresse in die Adressleiste Ihres Internetbrowsers ein, um auf die Weboberfläche der Konsole zuzugreifen: http://192.168.1.1 HINWEIS - Einige Browser behandeln 192 168 1 1 wie eine Suche Stellen Sie daher sicher, dass Sie auch http:// vor der IP-Adresse eingeben - Empfohlene Browser, wie z B die neueste Version von Chrome, Safari, Edge, Firefox oder Opera EINRICHTEN DER VERBINDUNG ZUM WETTERSERVER...
  • Page 37 "SETUP" drücken, um zu Language: English Einstellungen zu gelangen SETUP ADVANCED Drücken, um WiFi Router setup Router wählen, mit dem Verbindung hergestellt werden soll nach Router zu suchen Search Router: ROUTER_A SSID manuell eingeben, wenn nicht gelistet Add Router Sicherheitstyp des Routers wählen (gewöhnlich WAP2) Security type: WAP2 Router Password:...
  • Page 38 Die Zeit wird automatisch um 12:00 Uhr und 12:00 Uhr pro Tag mit dem Internet-Zeitserver synchronisiert Sie können auch die [ REFRESH ]Taste drücken, um die Internetzeit innerhalb von 1 Minute manuell zu erhalten VORAB-EINSTELLUNG IN DER WEB-SCHNITTSTELLE Drücken Sie "ADVANCED"-Taste oben im Webinterface, um auf die Seite mit den erweiterten Einstellungen zuzugreifen Diese Seite ermöglicht es Ihnen, die Kalibrierdaten der Konsole einzustellen und anzuzeigen, außerdem können Sie die Firmware hier aktualisieren (Nur auf der PC-Plattform verfügbar) Language:...
  • Page 39 Eine weitere Möglichkeit, Ihre Station anzuzeigen, ist die URL-Leiste des Webbrowsers, die Sie unten in die URL-Leiste eingeben können: https://www.wunderground.com/dashboard/pws/XXXX Ersetzen Sie dann den XXXX durch Ihre Weather underground station ID, um direkt zur Live-Ansicht Ihrer Station zu gelangen Sie können auch die App "WunderStation" des Apple iPads verwenden, um sich mit Ihrer eigenen Wetterstation anzumelden, um die Live-Daten anzuzeigen WunderStation ANZEIGEN IHRER WETTERDATEN IN DER WATHERCLOUD...

  • Page 40: Andere Einstellungen & Funktionen Der Konsole

    Aktuelle Funktions- Firmware-Version Aktuelle WI-FI- Firmware-Version SCHRITTE ZUM FIRMWARE-UPDATE Laden Sie die neueste Firmware-Version (Funktion oder WI-FI) auf Ihren PC herunter Stellen Sie die Konsole in den AP-Modus (Access Point) und verbinden Sie den PC mit der Konsole (siehe Abschnitt "SETUP WI-FI CONNECTION" auf der vorherigen Seite) Browse Um die Funktions-Firmware zu aktualisieren, klicken Sie auf im Bereich der Funktions-...
  • Page 41 Drücken Sie im normalen Modus die [ CLOCK SET ] Taste 2 Sekunden, um zur Zeiteinstellung zu gelangen Einstellungsreihenfolge: Zeitzone →Sommerzeit (DST) EIN/AUS (ON/OFF) → Stunde → Minute → 12/24-Stundenformat → Jahr → Monat → Tag → M-D / D-M Format → Wähle Mondphase für N/S- Hemisphäre →...
  • Page 42 Wenn die Weckzeit angezeigt wird, drücken Sie die [ ALARM ] Taste erneut, um die Weckfunktion zu aktivieren oder Oder drücken Sie die [ALARM ] Taste zweimal, um die Weckfunktion mit Frost- Voralarmfunktion zu aktivieren Wecker inaktiv Wecker aktiv Alarm mit Frost-Alarm HINWEIS: Wenn der Frost-Voralarm aktiviert wurde, ertönt ein Warnton und die Warnleuchte blinkt 30 Minuten früher, wenn die Außentemperatur unter -3 °C liegt...
  • Page 43 Minuten erholt, verschwindet das Signalsymbol Die Temperatur und Luftfeuchtigkeit wird für den entsprechenden Kanal "--" angezeigt Wenn sich das Signal nicht innerhalb von 48 Stunden erholt, wird die Anzeige "Er" dauerhaft Sie müssen die Batterien austauschen und dann die [ SENSOR ] Taste drücken, um den Sensor wieder anzuschließen AUSSENSENSOREN ANZEIGEN (OPTIONALE FUNKTION BEI ZUSÄTZLICH ANGEBUNDENEN THERMO-/HYGRO-SENSOREN)
  • Page 44 UV-INDEX & SONNENBRANDZEITPLAN Display Lichtin- niedrig moderat hoch tensitätslevel UV-Index Sonnenbrandzeit 45 Minuten 30 Minuten Mäßiger oder hoher UV-Anteil! Empfohlene Sicherheits- Empfehlenswert sind Sonnenbrille, maßnahme breiter Hut und langärmelige Kleidung Display Lichtinten- Hoch Sehr hoch Extrem sitätslevel UV-Index 12 ~ 16 Sonnenbrandzeit 30 Minuten 15 Minuten...
  • Page 45 HINWEIS: - Die Genauigkeit einer generell auf dem Luftdruck basierenden Wettervorhersage liegt bei etwa 70% bis - Die Wettervorhersage spiegelt die Wetterlagefür die nächsten 12 ~ 24 Stunden, spiegelt aber nicht unbedingt die gegenwärtige Lage wieder - Die Wettervorhersage für SCHNEE basiert nicht auf dem atmosphärischen Druck, sondern auf der Temperatur des gegenwärtigen Kanals Sinkt die Außentemperatur auf unter -3°...
  • Page 46 AKKUMULIERTE MAX/MIN-WERTE ANZEIGEN Im normalen Modus die [ MAX / MIN ] Taste drücken,um die tägliche MAX/MIN-Aufzeichnung anzuzeigen. Die Anzeigereihenfolge ist: Innen (oder aktueller Kanal) MAX-Temperatur → Innen (oder aktueller Kanal) MIN-Temperatur → Innen (oder aktueller Kanal) MAX-Feuchte → Innen (oder aktueller Kanal) MIN-Feuchte →...

  • Page 47: Wartung

    Halten Sie die [ ALERT ] Taste 2 Sekunden lang gedrückt, um die Alarmeinstellung einzugeben, und die Alarmmeldung blinkt Die [ ] or [ ] Taste drücken, um den Wert einzustellen oder die Taste gedrückt halten um schneller zu ändern Drücken Sie die [ ALERT ] Taste, um den Wert zu bestätigen Drücken Sie die [ ALARM ] Taste, um den betreffenden Alarm ein- und auszuschalten.

  • Page 48: Vorsichtsmassnahmen

    DEGRADATION DES UV-SENSORS Es ist normal, dass sich die Kalibrierung des UV-Sensors mit der Zeit verschlechtert (Degradation) Der UV-Sensor kann mit einem UV-Gradmesser kalibriert werden VORSICHTSMASSNAHMEN - Es wird dringend empfohlen, das "Benutzerhandbuch" zu beachten und zu lesen Lesen Sie das Benutzerhandbuch und bewahren Sie dies auf Der Hersteller und Lieferant kann keine Verantwortung für fehlerhafte Messwerte, verlorene Exportdaten und Folgen bei ungenauer Messung übernehmen - Dieses Produkt ist nur für den Gebrauch im Haushalt als Hinweis auf die Wetterbedingungen bestimmt...

  • Page 49: Spezifikationen

    SPEZIFIKATIONEN KONSOLE GRUNDLEGENDE SPEZIFIKATIONEN Maße (B x H x T) 136 x 168 x 24,5 mm (5,4 x 6,6 x 1 Zoll) Gewicht 370g (mit Batterien) Hauptspannungsversorgung DC 5V, 1A Adapter Backup-Batterie CR2032, 3V Batterien, 3V Batterien -5˚C ~ 50˚C Betriebstemperaturbereich SPEZIFIKATION DER WI-FI-KOMMUNIKATION Wi-fi-Standard...
  • Page 50 Auflösung °C / °F (1 Dezimalstelle) Anzeigemodi Gegenwärtig Speichermodi Historische Daten der letzten 24 Stunden, täglich Max / Min Alarm Höchst-/Tiefsttemperatur-Alarm SPEZIFIKATIONEN ZUR LUFFEUCHTIGKEITSANZEIGE & FUNKTION FÜR DEN INNEN- UND AUSSENBEREICH Hinweis: Die folgenden Details sind so aufgelistet wie sie auf dem Display angezeigt werden oder ablaufen Luftfeuchtigkeitseinheit Anzeigebereich 1 ~ 99%...
  • Page 52 Bresser GmbH Gutenbergstr. 2 · DE-46414 Rhede Germany www.bresser.de · service@bresser.de...
