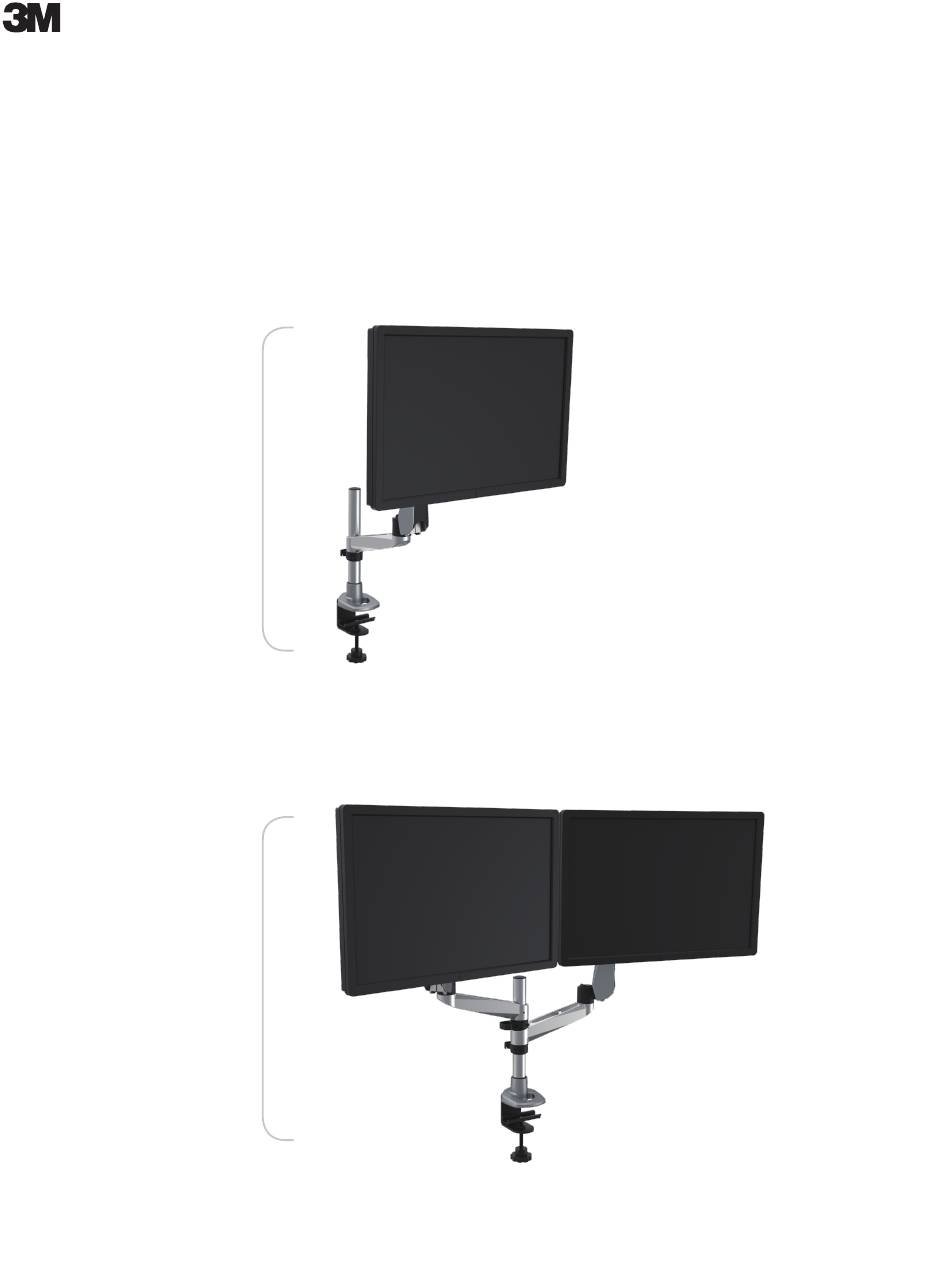

- Page 1 Monitor Arm Bras du moniteur S ’ ’ L MA245S MA265S...
-
Page 2: Table Of Contents
Dépannage Parts List Warranty Information Liste des pièces Information sur la garantie Assembly Instructions Instructions d’assemblage Specifications Spécifications MA245S MA265S Height Range 10.6" Portée de la hauteur (269 mm) Tilt Range Back/Forward +90º / -15º Inclinez vers L’arrière/L’avant Pan Range Left/Right 240º... -
Page 3: Safety Information Consignes De Sécurité
En raison de la variation des surfaces et du fait que la MA245S method is out of 3M’s control, it is imperative that you consult méthode de fixation finale est hors de la portée de 3M, with an appropriate engineering, architectural or construction il vous incombe de demander conseil à... -
Page 4: Parts List Liste Des Pièces
Parts List Liste des pièces MA245S MA265S MA245S MA265S Mount with Pole, Pole Cap Metal C Clamp and Adjustment Ring Support Métallique en C Support avec poteau, Screw M5x14mm, Flat capuchon de poteau et Head, Hex Socket Screw bague de réglage Hand-Turn Screw à... -
Page 5: Assembly Instructions Instructions D'assemblage
Assembly Instructions Instructions d’assemblage Clamp Mounting Fixation du support • Attach the EVA cushion to the bottom of the pole mount. • Install the clamp mount assembly onto the desk in your desired location. • Fixez le coussinet EVA sous le support 0"- 2.36"... - Page 6 Assembly Instructions Instructions d’assemblage Set Collar Height Réglage de la hauteur du collier • Adjust collar on the pole to desired height and tighten using the M3 Allen wrench. • Réglez le collier sur le poteau à la hauteur désirée et resserrez-le à l’aide de la clé hexagonale M3.
- Page 7 Assembly Instructions Instructions d’assemblage Mount Monitor Bracket on Monitor • Loosen the tilt screw of the monitor bracket Fixation du support du moniteur sur le moniteur and rotate the mounting bracket down. • Mount the monitor bracket to the back of the monitor using 4 knob screws.
- Page 8 Assembly Instructions Instructions d’assemblage Adjust Arm Balance • Adjust tension of spring extension arm to get the right balance of the monitor. Once properly balanced, the Réglage de l’équilibrage du bras monitor should stay in place when positioned in the desired location.
-
Page 9: Appendix Annexe
Appendix Annexe... -
Page 10: Troubleshooting Dépannage
Troubleshooting Dépannage Symptom Probable Cause Solution Symptôme Cause probable Solution Monitor lifts up and down too Tension needs adjustment. Adjust arm balance. See instructions, page 7. easily or with difficulty. La tension doit être ajustée. Réglage de l’équilibrage du bras. Le moniteur monte ou descend trop Voir instructions, page 7. -
Page 11: Warranty Information Information Sur La Garantie
Notebook Arm de moniteur et de l’ordinateur portable 3M warrants to the owner of this new product that it is free from defects in 3M garantit au propriétaire de ce produit qu’il est exempt de défauts de material and workmanship under normal use and service for five years from fabrication et de main-d’œuvre dans le cas d’une utilisation et d’un entretien... - Page 12 3M is a trademark of 3M. Used under license in Canada. MÉXICO, D.F. MÉXICO RFC TMM-720509-PYA 3M est une marque de commerce de 3M. Utilisées sous licence au Canada. R.F.C. TMM - 720509 PYA 3M Argentina S.A.C.I.F.I.A. CENTRO DE ATENCIÓN TELEFÓNICA: 52 70 20 60...
