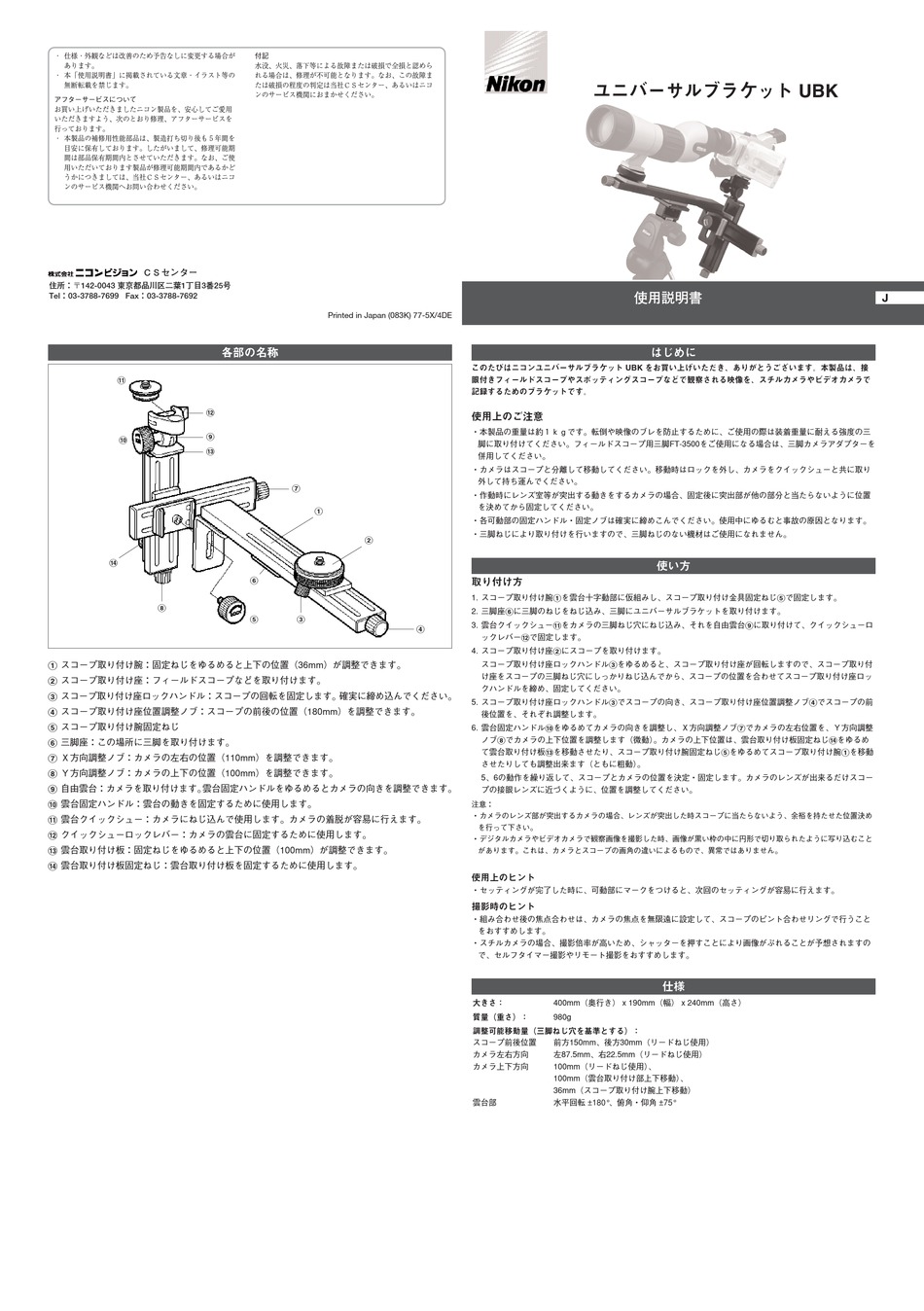

Nikon Universal Bracket Instruction Manual

・ 仕様・外観などは改善のため予告なしに変更する場合が
あります。
・ 本「使用説明書」に掲載されている文章・イラスト等の
無断転載を禁じます。
アフターサービスについて
お買い上げいただきましたニコン製品を、安心してご愛用
いただきますよう、次のとおり修理、アフターサービスを
行っております。
・ 本製品の補修用性能部品は、製造打ち切り後も５年間を
目安に保有しております。したがいまして、修理可能期
間は部品保有期間内とさせていただきます。なお、ご使
用いただいております製品が修理可能期間内であるかど
うかにつきましては、当社ＣＳセンター、あるいはニコ
ンのサービス機関へお問い合わせください。
ＣＳセンター
住所：〒142-0043 東京都品川区二葉1丁目3番25号
Tel：03-3788-7699 Fax：03-3788-7692
各部の名称
!q
!w
9
!p
!e
!r
8
1 スコープ取り付け腕：固定ねじをゆるめると上下の位置（36mm）が調整できます。
2 スコープ取り付け座：フィールドスコープなどを取り付けます。
3 スコープ取り付け座ロックハンドル：スコープの回転を固定します。確実に締め込んでください。
4 スコープ取り付け座位置調整ノブ：スコープの前後の位置（180mm）を調整できます。
5 スコープ取り付け腕固定ねじ
6 三脚座：この場所に三脚を取り付けます。
7 Ｘ方向調整ノブ：カメラの左右の位置（110mm）を調整できます。
8 Ｙ方向調整ノブ：カメラの上下の位置（100mm）を調整できます。
9 自由雲台：カメラを取り付けます。 雲台固定ハンドルをゆるめるとカメラの向きを調整できます。
!p 雲台固定ハンドル：雲台の動きを固定するために使用します。
!q 雲台クイックシュー：カメラにねじ込んで使用します。カメラの着脱が容易に行えます。
!w クイックシューロックレバー：カメラの雲台に固定するために使用します。
!e 雲台取り付け板：固定ねじをゆるめると上下の位置（100mm）が調整できます。
!r 雲台取り付け板固定ねじ：雲台取り付け板を固定するために使用します。
付記
水没、火災、落下等による故障または破損で全損と認めら
れる場合は、修理が不可能となります。なお、この故障ま
たは破損の程度の判定は当社ＣＳセンター、あるいはニコ
ンのサービス機関におまかせください。
Printed in Japan (083K) 77-5X/4DE
7
1
2
6
5 3
4
ユニバーサルブラケット UBK
使用説明書
このたびはニコンユニバーサルブラケット UBK をお買い上げいただき、ありがとうございます。本製品は、接
眼付きフィールドスコープやスポッティングスコープなどで観察される映像を、スチルカメラやビデオカメラで
記録するためのブラケットです。
使用上のご注意
・本製品の重量は約１ｋｇです。転倒や映像のブレを防止するために、ご使用の際は装着重量に耐える強度の三
脚に取り付けてください。フィールドスコープ用三脚FT-3500をご使用になる場合は、三脚カメラアダプターを
併用してください。
・カメラはスコープと分離して移動してください。移動時はロックを外し、カメラをクイックシューと共に取り
外して持ち運んでください。
・作動時にレンズ室等が突出する動きをするカメラの場合、固定後に突出部が他の部分と当たらないように位置
を決めてから固定してください。
・各可動部の固定ハンドル・固定ノブは確実に締めこんでください。使用中にゆるむと事故の原因となります。
・三脚ねじにより取り付けを行いますので、三脚ねじのない機材はご使用になれません。
取り付け方
1. スコープ取り付け腕1を雲台十字動部に仮組みし、スコープ取り付け金具固定ねじ5で固定します。
2. 三脚座6に三脚のねじをねじ込み、三脚にユニバーサルブラケットを取り付けます。
3. 雲台クイックシュー!qをカメラの三脚ねじ穴にねじ込み、それを自由雲台9に取り付けて、クイックシューロ
ックレバー!wで固定します。
4. スコープ取り付け座2にスコープを取り付けます。
スコープ取り付け座ロックハンドル3をゆるめると、スコープ取り付け座が回転しますので、スコープ取り付
け座をスコープの三脚ねじ穴にしっかりねじ込んでから、スコープの位置を合わせてスコープ取り付け座ロッ
クハンドルを締め、固定してください。
5. スコープ取り付け座ロックハンドル3でスコープの向き、スコープ取り付け座位置調整ノブ4でスコープの前
後位置を、それぞれ調整します。
6. 雲台固定ハンドル!pをゆるめてカメラの向きを調整し、Ｘ方向調整ノブ7でカメラの左右位置を、Ｙ方向調整
ノブ8でカメラの上下位置を調整します（微動） 。カメラの上下位置は、雲台取り付け板固定ねじ!rをゆるめ
て雲台取り付け板!eを移動させたり、スコープ取り付け腕固定ねじ5をゆるめてスコープ取り付け腕1を移動
させたりしても調整出来ます（ともに粗動） 。
5、6の動作を繰り返して、スコープとカメラの位置を決定・固定します。カメラのレンズが出来るだけスコー
プの接眼レンズに近づくように、位置を調整してください。
注意：
・
カメラのレンズ部が突出するカメラの場合、レンズが突出した時スコープに当たらないよう、余裕を持たせた位置決め
を行って下さい。
・ デジタルカメラやビデオカメラで観察画像を撮影した時、画像が黒い枠の中に円形で切り取られたように写り込むこと
があります。これは、カメラとスコープの画角の違いによるもので、異常ではありません。
使用上のヒント
・セッティングが完了した時に、可動部にマークをつけると、次回のセッティングが容易に行えます。
撮影時のヒント
・組み合わせ後の焦点合わせは、カメラの焦点を無限遠に設定して、スコープのピント合わせリングで行うこと
をおすすめします。
・スチルカメラの場合、撮影倍率が高いため、シャッターを押すことにより画像がぶれることが予想されますの
で、セルフタイマー撮影やリモート撮影をおすすめします。
大きさ： 400mm（奥行き） x 190mm（幅） x 240mm（高さ）
質量（重さ）： 980g
調整可能移動量（三脚ねじ穴を基準とする）：
スコープ前後位置 前方150mm、後方30mm（リードねじ使用）
カメラ左右方向 左87.5mm、右22.5mm（リードねじ使用）
カメラ上下方向 100mm（リードねじ使用） 、
100mm（雲台取り付け部上下移動） 、
36mm（スコープ取り付け腕上下移動）
雲台部 水平回転 ±180°、俯角・仰角 ±75°
はじめに
使い方
仕様
