Phonocar VM052 Quick Manual

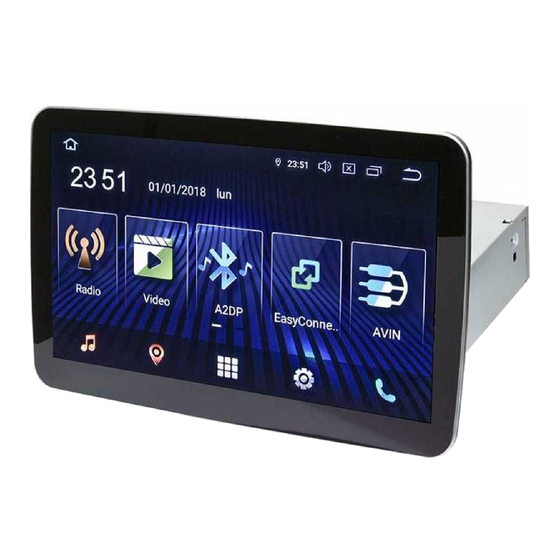

Mediastation android 9.0 with monitor hd tft/lcd 10.1”
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 10

Quick Links

MEDIASTATION ANDROID 9.0 con MONITOR HD TFT/LCD 10.1"
MEDIASTATION ANDROID 9.0 with MONITOR HD TFT/LCD 10.1"
MEDIA STATION ANDROID 9.0 avec AFFICHEUR HD TFT / LCD 10.1''
MEDIASTATION ANDROID 9.0 mit MONITOR HD TFT/LCD 10.1"
MEDIASTATION ANDROID 9.0 con MONITOR HD TFT/LCD 10.1"
11/2019
11/2019
10.1"
TFT/LCD
T O U C H
S C R E E N
1024x600
ISO
ANDROID 9
VM052
Guida rapida
Quick Guide
Guide rapide
Kurzanleitung
Guía rápida
IT
EN
FR
DE
ES

Advertisement

Table of Contents
loading

Related Manuals for Phonocar VM052

Summary of Contents for Phonocar VM052

  • Page 1 T O U C H S C R E E N 1024x600 ANDROID 9 VM052 MEDIASTATION ANDROID 9.0 con MONITOR HD TFT/LCD 10.1” MEDIASTATION ANDROID 9.0 with MONITOR HD TFT/LCD 10.1” MEDIA STATION ANDROID 9.0 avec AFFICHEUR HD TFT / LCD 10.1’’...

  • Page 2: Contenuto Della Confezione

    Google Play ed utilizzarle con facilità grazie al monitor HD con Touch Screen capacitivo. Collegandola al tuo smartphone potrai inoltre visualizzare e riprodurre i tuoi contenuti direttamente sul display. La Mediastation VM052 è installabile su tutte le vetture con vano radio 1 DIN standard. Contenuto della confezione •...
  • Page 3 Connessioni WI-FI ANTENNA AERIAL FM/AM ALIMENTAZIONE, USCITE ALTOPARLANTI, COMANDI LA VOLANTE. A KEY 1 Verde-Bianco, Linea SWC B KEY 2 Grigio-Bianco, Linea SWC C KEY Nero, Massa SWC D BACK Marrone, Attivazione retrocamera +12V luce retromarcia E P.ANT Blu, Accensione antenna elettrica F BRAKE Rosa G F.CAM Blu-Bianco, 12V (Si attiva collegando il cavo BACK) CABLAGGIO IN/OUT 1...
  • Page 4 Per i collegamenti al connettore auto originale utilizzare gli schemi presenti sul manuale istruzioni dell’interfaccia 04083. Per le auto con la linea CAN è necessario collegare l’interfaccia comandi al volante CAN-BUS. Corrispondenza colore cavi CAVI CAVI VM052 04083 KEY 1 -> VERDE-BIANCO KEY 2 ->...
  • Page 5 Montaggio Seguire scrupolosamente e con attenzione la sequenza di montaggio.

  • Page 6: Guida Rapida

    Guida rapida Oltre ai pannelli a scorrimento dx/sx, si trovano ulteriori Il VM052 si avvia automaticamente all’accensione dell’auto. funzionalità nel menu a tendina, trascinando dall’alto verso Far scorrere verso dx/sx i pannelli del menu. il basso. Impostazioni WI-FI Bluetooth Volume Illuminazione...

  • Page 7: Operazioni Iniziali

    Commutazioni delle sorgenti Tenendo premuto al lungo le icone evidenziate si entra nel menu rapido di scelta delle risorse. Prima di utilizzare il VM052 impostare la lingua: entrare nel menu impostazioni. Scorrere il menu, trascinando dall’alto verso il basso, fino alla voce SISTEMA ed entrare.
  • Page 8 Operazioni iniziali Comandi al volante Scegliere in questa schermata il comando al volante che si desidera memorizzare. Entrare nel pannello delle APP e premere sull’icona indicata per avviare il pannello dei Comandi al volante. Comando al volante memorizzato. Effettuare questa operazione per tutti i comandi presenti sul volante.

  • Page 9: Caratteristiche Tecniche

    Caratteristiche tecniche · Monitor TFT/LCD 10.1” HD capacitive Touch Screen · Risoluzione 1024x600 pixel · Riproduzione video 1080 pixel (downscaling) · Sistema operativo Android 9.0 · Processore 4 core 1.5 GHZ RAM 2 GB · Vivavoce Bluetooth con microfono esterno ·...
  • Page 10 Google Play and use them easily thanks to the HD monitor with capacitive touch screen. By connecting it to your smartphone you can also display and play your content directly on the display. The Mediastation VM052 can be installed on all cars with standard 1 DIN radio compartment. Supplied •...
  • Page 11 Connections WI-FI ANTENNA AERIAL FM/AM POWER SUPPLY, LOUDSPEAKERS’ OUTPUTS, SWC A KEY 1 Green-White, SWC Line B KEY 2 Grey-White, SWC Line C KEY Black, Ground SWC D BACK Brown, Rear camera activation +12V reversing light E P.ANT Blue, Electric Antenna ON F BRAKE Pink G F.CAM Blue-White, 12V (Activated by connecting the BACK cable) CABLING IN/OUT...
  • Page 12 For connections to the original car connector, use the diagrams provided in the interface instruction manual 04083. For cars with CAN line it is necessary to connect the CAN-BUS SWC interface. Cable colour matching CABLES CABLES VM052 04083 KEY 1 -> GREEN-WHITE KEY 2 ->...

  • Page 13: Device Mounting

    Device mounting Carefully follow the mounting sequence.
  • Page 14 Quick guide Besides the right/left sliding panels, you will find additional The VM052 starts automatically when the car is turned on. features in the drop-down menu by dragging from top to Slide the menu panels to the right/left. bottom. WI-FI...

  • Page 15: Start-Up Operations

    Source switching Press and hold the highlighted icons to enter the resources shortcut menu. Set the language before using the VM052: enter the settings menu. Scroll through the menu, dragging from top to bottom, to the SYSTEM menu and enter.

  • Page 16: Steering Wheel Control

    Start-up operations Steering wheel control On this screen, select the steering wheel control you wish to save. Enter the APP panel and press the shown icon to start the steering wheel control panel. Steering wheel control saved. This operation must be carried out for all steering wheel controls.

  • Page 17: Technical Features

    Technical features - 10.1” HD capacitive TFT/LCD monitor Touch Screen - Resolution 1024x600 pixels - Video playback 1080 pixels (downscaling) - Android 9.0 operating system - Processor 4 cores 1.5 GHZ RAM 2 GB - Bluetooth handsfree with external microphone - 2 rear USB ports - GPS antenna - ON-LINE Navigation...

  • Page 18: Contenu De La Boite

    Google Play et les utiliser facilement sur l’afficheur HD avec écran tactile capacitif. En le branchant au smartphone, il est possible de visualiser et reproduire tous les contenus directement sur l’afficheur. La Média Station VM052 peut etre installer dans toutes les voitures avec emplacement 1 DIN standard. Contenu de la boite .
  • Page 19 Connections WI-FI FM/AM ALIMENTATION, SORTIE HAUT-PARLEURS, COMMANDES AU VOLANT. A KEY 1 Vert-blanc, ligne SWC B KEY 2 Gris-blanc, ligne SWC C KEY Noir, Masse SWC D BACK Marron, activation caméra de recul +12V lumière marche arrière E P.ANT Bleu, Allumage antenne électrique F BRAKE Rose G F.CAM Bleu-Blanc, 12V(il s'active en branchant le cable BACK) CABLAGE IN/OUT 1...
  • Page 20 Pour les branchements au connecteur original de la voiture, se servir des schémas qui sont dans la notice de l’interface 04083. Pour les voitures ayant la ligne CAN, il faut nécessairement brancher l’interface pour commandes au volant CAN-BUS. Correspondance de la couleur des cables CABLES CABLES VM052 04083 KEY 1 -> VERT-BLANC KEY 2 ->...

  • Page 21: Installation

    Installation Suivre scrupuleusement et attentivement la séquence de montage ci-dessous:...

  • Page 22: Guide Rapide

    Guide rapide En plus des panneaux coulissants droite/gauche, il y a d’autres Le VM052 démarre automatiquement à l’allumage de la voitu- fonctions dans le menu déroulant, en faisant glisser du haut re. Faire coulisser vers la droite/gauche les panneaux du menu.
  • Page 23 En faisant pression sur les icones indiquées, on entre dans le menu d’accès rapide du choix des resources. Avant d’utiliser le VM052, régler la langue: Entrer dans le menu des réglages. Parcourir le menu, en coulissant du haut vers le bas jusqu’à la voix système et entrer.
  • Page 24 Opérations Initiales Commandes au volant Choisir dans cette page la commande au volant à mémoriser. Entrer dans le panneau des APP et appuyer l’icone indiquée pour activer le panneau des commandes au volant. Commande au volant mémorisée. Faire cette opération pour toutes les commandes qui se trouvent sur le volant.

  • Page 25: Caractéristiques Techniques

    Caractéristiques techniques . Afficheur TFT/LCD 10.1’’ HD écran tactile capacitif . Résolution 1024x600 pixel . Reproduction vidéo 1080 pixel (Dowscaling) . Système d’exploitation Android 9.0 . Processeur 4 core 1,5 GHZ RAM 2 GB . Main-libres Bluetooth avec microphone externe .
  • Page 26 Ihr könnt kompatible APPs direkt von Google Play herunterladen und sie dank des HD-Monitors mit kapazitivem Touchscreen bequem nutzen. Durch die Verbindung mit Eurem Smartphone könnt Ihr die Inhalte auch direkt auf dem Display anzeigen und wiedergeben. Die Mediastation VM052 kann auf allen Fahrzeugen mit Standard 1 DIN Radiofach installiert werden. Befestigungsstange • Mikrofon •...
  • Page 27 Verbindungen WI-FI FM/AM STROMVERSORGUNG, LAUTSPRECHER-AUSGAENGE- LENKRADFERNBEDIENUNG  A KEY 1 Grün-Weiß, SWC-Linie B KEY 2 Grau-Weiß, SWC-Linie C KEY Schwarz, Masse SWC D BACK Braun, Aktivierung der Rückfahrkamera +12V Rückfahrlicht E P.ANT Blau, Elektrische Antennenzündung F BRAKE Rosa G F.CAM Blau-Weiß, 12V (Aktiviert durch Anschluss des BACK-Kabels) VERKABELUNG IN/OUT1 A RL OUT Weiß...
  • Page 28 Verwenden Sie bei den Anschlüssen an den originalen Fahrzeugstecker die Diagramme, die in der 04083 Interfa- ce-Bedienungsanleitung enthalten sind. Bei Fahrzeugen mit CAN-Leitung ist es wichtig, die CAN-BUS Lenkradfern- bedienung anzuschließen. Kabel-Farbabstimmung KABEL KABEL VM052 04083 KEY 1 -> GRÜN-WEISS KEY 2 -> GRAU-WEISS KEY GND ->...

  • Page 29: Einbau

    Einbau Befolgen Sie sorgfältig die Einbaufolge.
  • Page 30 Kurzanleitung Neben den rechten/linken Menüleisten finden Sie im Das VM052 startet automatisch, wenn das Fahrzeug einge- Dropdown-Menü zusätzliche Funktionen, indem Sie von oben schaltet wird. Schieben Sie die Menüleisten nach rechts/links. nach unten ziehen. Audio-Einstellungen Bluetooth WI-FI Lautstärke Beleuchtung zur Beschleunigung...
  • Page 31 Quelle-Auswahl Halten Sie die markierten Symbole gedrückt, um das Kontext- menü für die Quelle-Auswahl aufzurufen. Stellen Sie die Sprache ein, bevor Sie das VM052 verwenden: das Einstellungsmenü aufrufen. Blättern Sie durch das Menü, indem Sie von oben nach unten zum SYSTEM-Menü ziehen und bestätigen.
  • Page 32 Anlaufvorgänge Lenkradfernbedienung  Wählen Sie auf diesem Bildschirm die Lenkradfernbedienung aus, die Sie speichern möchten. Gehen Sie zum APP-Panel und drücken Sie das angezeigte Symbol, um das Lenkradbedienfeld zu starten. Lenkradfernbedienung gespeichert Dieser Vorgang muss für alle Lenkradfernbedienungen durch- geführt werden. Drücken Sie eine der Lenkradfernbedienung (des Fahrzeugs), um den Verbindungsvorgang zu starten.

  • Page 33: Technische Daten

    Technische Daten • 10,1” HD kapazitiver TFT/LCD-Monitor mit Touchscreen-Funktionalität • Auflösung 1024x600 Pixel • Videowiedergabe 1080 Pixel (Downscaling) • Android 9.0 Betriebssystem • Prozessor 4 Core 1,5 GHZ RAM 2 GB • Bluetooth-Freisprecheinrichtung mit externem Mikrofon • 2 rückseitige USB-Anschlüsse •...

  • Page 34: Contenido Del Envase

    Google Play y usarlos fácilmente gracias al monitor HD con pantalla táctil capacitiva. conectándolo a su teléfono inteligente también puede ver y reproducir su contenido directamente en la pantalla. La Mediastation VM052 se puede instalar en todos los vehículos con hueco estándar 1 DIN. Contenido del envase •...
  • Page 35 Conexiones WI-FI FM/AM ENTRADA DAB, ALIMENTACIÓN, SALIDAS ALTAVOCES, CONTROL MANDOS DE VOLANTE. A KEY 1 Verde-Blanco, Linea SWC B KEY 2 Gris-Blanco, Línea SWC C KEY Negro, masa SWC D BACK Marrón, activación cámara trasera + 12 V luz de marcha atrás E P.ANT Azul, encendido antena eléctrica...
  • Page 36 VM052 04083 KEY 1 -> VERDE-BLANCO KEY 2 -> GRIS-BLANCO KEY GND -> NEGRO Ejemplo ESQUEMA DE CONEXION INDICADO EN EL MANUAL ESQUEMA DE CONEXION DEL VM052 DEL INSTRUCCIONES DEL 04083 KEY GND NEGRO KEY 1 VERDE-BLANCO KEY 2 GRIS-BLANCO...

  • Page 37: Montaje

    Montaje Siga escrupulosamente y con cuidado la secuencia de montaje...

  • Page 38: Guia Rapida

    Guia rapida Además de los paneles de deslizamiento derecho / izquierdo, El VM052 se inicia automáticamente cuando se enciende el hay más funcionalidad en el menú desplegable, arrastrando automóvil. Deslice los paneles del menú hacia la derecha / de arriba hacia abajo.

  • Page 39: Operaciones Iniciales

    Teniendo presionado sobre los iconos indicados se accede en el menú rápido de elección de las fuentes Antes de utilizar el VM052 configurar idioma: Entrar en el menú de ajustes. Desplácese por el menú, arrastrando de arriba a abajo, hasta SISTEMA y entrar.
  • Page 40 Operaciones iniciales Mandos de Volante Elija en esta pantalla el control del volante que desea me- morizar. Ingrese en el panel de las APP y presione el ícono indicado para iniciar la configuración de los mandos de volante. Control de volante memorizado. Realice esta operación con todos los mandos presentes en el volante.

  • Page 41: Características Técnicas

    Características técnicas · Monitor táctil capacitiva TFT / LCD de 10.1 “HD · Resolución 1024x600 píxeles · Reproducción vídeo de 1080 píxeles (reducción de escala) · Sistema operativo Android 9.0 · Procesador 4 núcleos 1.5 GHZ RAM 2 GB · Manos libres Bluetooth con micrófono externo ·...
