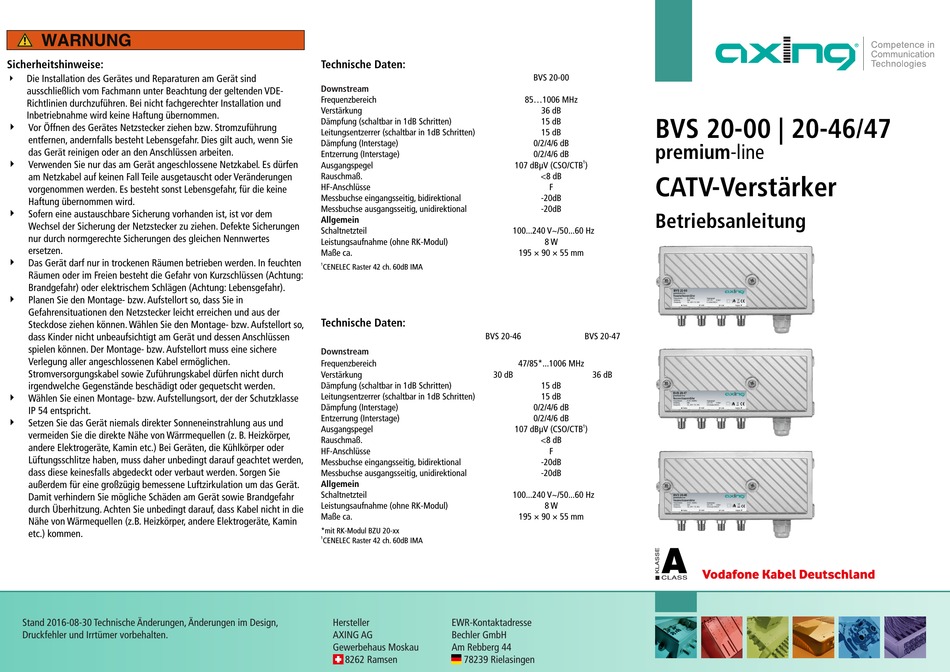

axing premium Series Operation Instructions

Sicherheitshinweise:
4 Die Installation des Gerätes und Reparaturen am Gerät sind
ausschließlich vom Fachmann unter Beachtung der geltenden VDE-
Richtlinien durchzuführen. Bei nicht fachgerechter Installation und
Inbetriebnahme wird keine Haftung übernommen.
4
Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung
entfernen, andernfalls besteht Lebensgefahr. Dies gilt auch, wenn Sie
das Gerät reinigen oder an den Anschlüssen arbeiten.
4
Verwenden Sie nur das am Gerät angeschlossene Netzkabel. Es dürfen
am Netzkabel auf keinen Fall Teile ausgetauscht oder Veränderungen
vorgenommen werden. Es besteht sonst Lebensgefahr, für die keine
Haftung übernommen wird.
4
Sofern eine austauschbare Sicherung vorhanden ist, ist vor dem
Wechsel der Sicherung der Netzstecker zu ziehen. Defekte Sicherungen
nur durch normgerechte Sicherungen des gleichen Nennwertes
ersetzen.
4
Das Gerät darf nur in trockenen Räumen betrieben werden. In feuchten
Räumen oder im Freien besteht die Gefahr von Kurzschlüssen (Achtung:
Brandgefahr) oder elektrischem Schlägen (Achtung: Lebensgefahr).
4
Planen Sie den Montage- bzw. Aufstellort so, dass Sie in
Gefahrensituationen den Netzstecker leicht erreichen und aus der
Steckdose ziehen können. Wählen Sie den Montage- bzw. Aufstellort so,
dass Kinder nicht unbeaufsichtigt am Gerät und dessen Anschlüssen
spielen können. Der Montage- bzw. Aufstellort muss eine sichere
Verlegung aller angeschlossenen Kabel ermöglichen.
Stromversorgungskabel sowie Zuführungskabel dürfen nicht durch
irgendwelche Gegenstände beschädigt oder gequetscht werden.
4
Wählen Sie einen Montage- bzw. Aufstellungsort, der der Schutzklasse
IP 54 entspricht.
4
Setzen Sie das Gerät niemals direkter Sonneneinstrahlung aus und
vermeiden Sie die direkte Nähe von Wärrmequellen (z. B. Heizkörper,
andere Elektrogeräte, Kamin etc.) Bei Geräten, die Kühlkörper oder
Lüftungsschlitze haben, muss daher unbedingt darauf geachtet werden,
dass diese keinesfalls abgedeckt oder verbaut werden. Sorgen Sie
außerdem für eine großzügig bemessene Luftzirkulation um das Gerät.
Damit verhindern Sie mögliche Schäden am Gerät sowie Brandgefahr
durch Überhitzung. Achten Sie unbedingt darauf, dass Kabel nicht in die
Nähe von Wärmequellen (z.B. Heizkörper, andere Elektrogeräte, Kamin
etc.) kommen.
Stand 2016-08-30 Technische Änderungen, Änderungen im Design,
Druckfehler und Irrtümer vorbehalten.
Technische Daten:
Downstream
Frequenzbereich
Verstärkung
Dämpfung (schaltbar in 1dB Schritten)
Leitungsentzerrer (schaltbar in 1dB Schritten)
Dämpfung (Interstage)
Entzerrung (Interstage)
Ausgangspegel
Rauschmaß.
HF-Anschlüsse
Messbuchse eingangsseitig, bidirektional
Messbuchse ausgangsseitig, unidirektional
Allgemein
Schaltnetzteil
Leistungsaufnahme (ohne RK-Modul)
Maße ca.
1
CENELEC Raster 42 ch. 60dB IMA
Technische Daten:
BVS 20-46
Downstream
Frequenzbereich
Verstärkung 30 dB
Dämpfung (schaltbar in 1dB Schritten)
Leitungsentzerrer (schaltbar in 1dB Schritten)
Dämpfung (Interstage)
Entzerrung (Interstage)
Ausgangspegel
Rauschmaß.
HF-Anschlüsse
Messbuchse eingangsseitig, bidirektional
Messbuchse ausgangsseitig, unidirektional
Allgemein
Schaltnetzteil
Leistungsaufnahme (ohne RK-Modul)
Maße ca.
*mit RK-Modul BZU 20-xx
1
CENELEC Raster 42 ch. 60dB IMA
Hersteller EWR-Kontaktadresse
AXING AG Bechler GmbH
Gewerbehaus Moskau Am Rebberg 44
8262 Ramsen 78239 Rielasingen
BVS 20-00
85...1006 MHz
36 dB
15 dB BVS 20-00 | 20-46/47
15 dB
0/2/4/6 dB
premium-line
0/2/4/6 dB
1
107 dBµV (CSO/CTB )
<8 dB
CATV-Verstärker
F
-20dB
-20dB
Betriebsanleitung
100...240 V~/50...60 Hz
8 W
195 × 90 × 55 mm
BVS 20-47
47/85*...1006 MHz
36 dB
15 dB
15 dB
0/2/4/6 dB
0/2/4/6 dB
1
107 dBµV (CSO/CTB )
<8 dB
F
-20dB
-20dB
100...240 V~/50...60 Hz
8 W
195 × 90 × 55 mm
