axing premium-line Series Operation Instructions page 2

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verteilen von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze ver-
wendet, wird keine Garantie übernommen!
1
1
1
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
 Verwenden Sie den Potenzialaus gleichsanschluss am Gerät (1).
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
verwenden Sie z. B. QEW-Erdungswinkel an den Eingängen des Geräts.
 Montieren Sie das Gerät auf einer flachen Oberfläche. Verwenden Sie die
dem Gerät beiliegenden Montageschrauben und die Montagelöcher am
Gerät (2).
Pegeleinstellungen:
Der terrestrische Eingang- und alle SAT-Eingangspegel sind unabhängig vonei-
nander regelbar (3).
2
3

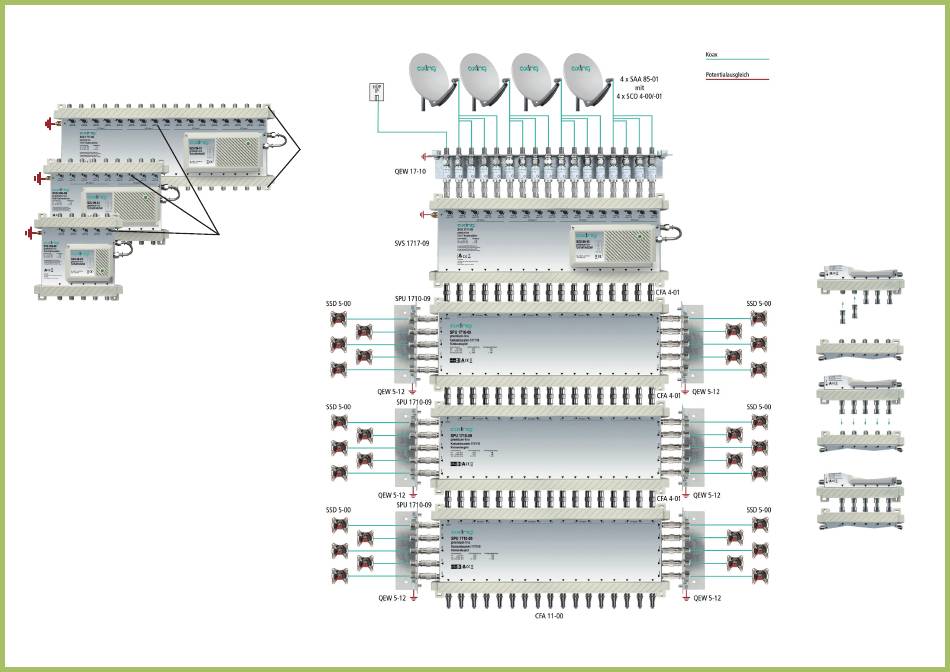

HF-Anschluss:
 Verbinden Sie die SAT-Eingänge des
Kopfverstärkers mit den LNBs Ihrer
SAT-Empfangsantenne. Speisen Sie
in den terr. Eingang Ausgangssignale
eines terrestrischen Verstärkers bzw.
eines BK-Hausanschlussverstärkers
ein.
Verwenden Sie hierfür hochgeschirm-
te Koaxialkabel mit F- Anschlussste-
ckern. Passende Kabel und Stecker
finden Sie unter www.axing.com.
 Verbinden Sie die Ausgänge z.B. mit
den Eingängen eines Multischalters.
Verbinden Sie diese mit F/F-Quick-
fix-Adaptern CFA 4-01.
