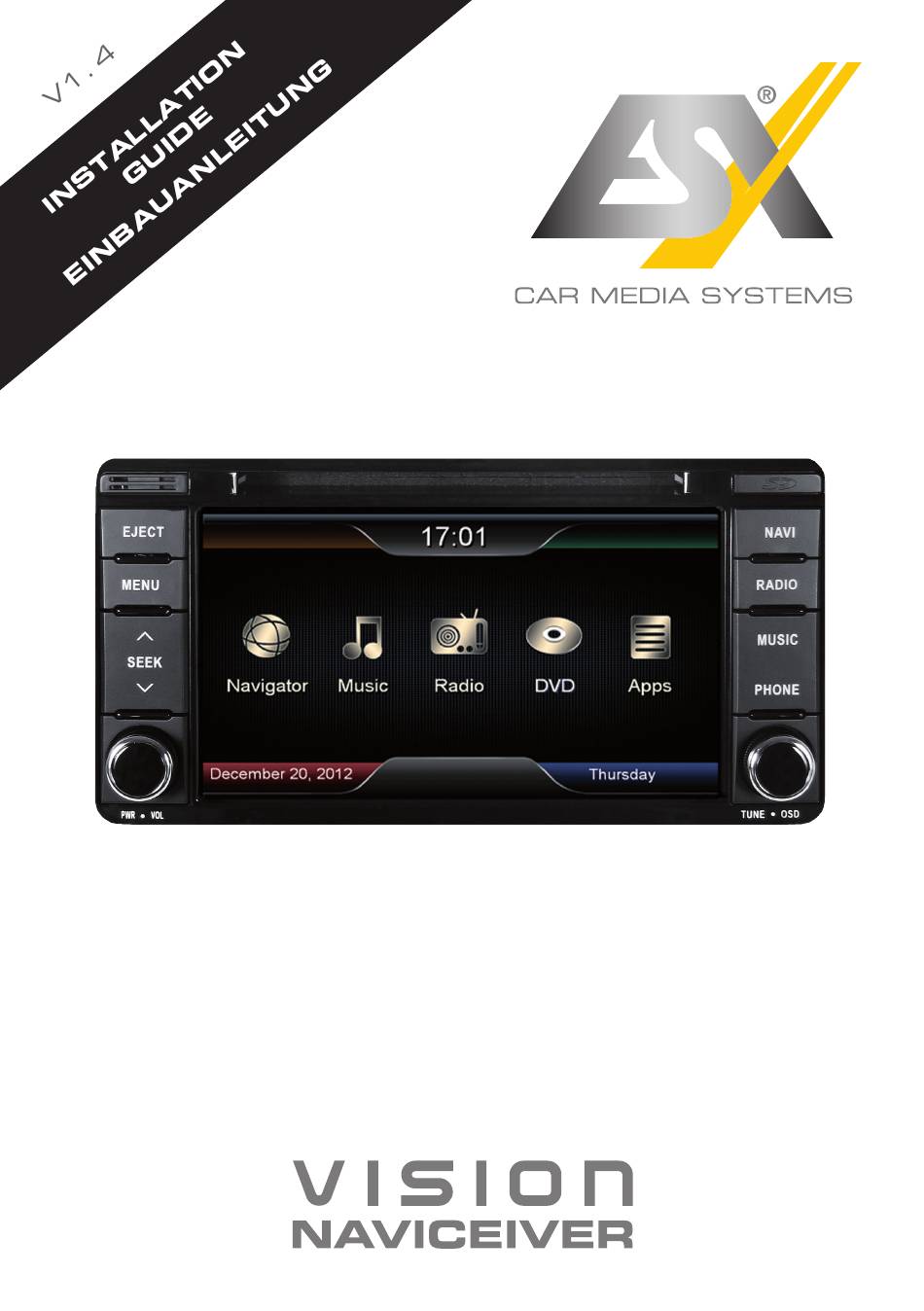

- Page 1 VN610 MT-U1...
- Page 2 INSTALLATION NOTES / Installationshinweise Important Notes prior to installation: This guide is an installation aid for a proper installation of the device. Please read the following instructions prior installation: 1.) Please treat all parts of the sound system and the components of your vehicle with caution. 2.) Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications on the vehicle, which could interfere the driving safety.
-
Page 3: Table Of Contents
INDEX / Inhaltsverzeichnis Scope of delivery ..........................4 Lieferumfang ............................4 Connection Diagram ........................... 6 Anschlussdiagramm ..........................6 Installation notes ..........................7 Installationshinweise ..........................7 Installation example ........................... 9 Einbaubeispiel ............................9... -
Page 4: Scope Of Delivery
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE SLOT QUANTITY Artikel Abbildung Steckplatz Anzahl MAIN DEVICE – Hauptgerät STYLUS – Markierstift MICRO SD CARD 8GB INKL: NAVIGATION SOFTWARE – MicroSD Speicherkarte 8GB Navigationssoftware REMOTE CONTROL – Fernbedienung VIDEO INPUT CABLE SET Video-Eingang Kabelsatz REAR CAM ADAPTOR Rückfahrkamera-Adapter... -
Page 5: Lieferumfang
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE SLOT QUANTITY Artikel Abbildung Steckplatz Anzahl AUDIO OUT (SUBWOOFER/CENTER) Audio-Ausgang (Subwoofer/Center) USB CABLE SET WITH 2 CONNECTORS USB Kabelsatz mit 2 Anschlüssen IPOD/IPHONE CONNECTOR WITH VIDEO-IN 2 (AV2) iPod / iPhone Anschluss mit Video-Eingang 2 (AV2) BT-MICROPHONE BT-Mikrofon... -
Page 6: Connection Diagram
CONNECTION DIAGRAM / Anschlussdiagramm HANDBRAKE CONNECTION & STEREO INPUT FOR AV2/ AUX Handbremsen-Anschluss & Stereo-Eingang für AV2/AUX IPOD/IPHONE CONNECTOR WITH VIDEO-IN 2 (AV2) iPod / iPhone Anschluss mit Video-Eingang 2 (AV2) VIDEO OUT (DUAL ZONE) Video-Ausgang (Dual Zone) USB CABLE SET WITH 2 CONNECTORS USB Kabelsatz mit 2 Anschlüssen REAR CAM INPUT (ADAPTOR #17) -
Page 7: Installation Notes
Vermeiden Sie das Verlegen des Kabels über die Lenksäule. In der Regel sollte das Kabel lang genug sein, um die A-Säule (Fahrerseite) über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhandenes Mik- rofon ist nicht kompatibel mit dem ESX Gerät. Bitte verwenden Sie das mit- gelieferte Mikrofon. -
Page 8: Installationshinweise
INSTALLATION NOTES / Installationshinweise Handbrake connection: Connect the cable from the handbrake connection (14) with the handbrake signal in your vehicle. The signal must be connected with ground while the handbrake is applied. Please contact for a proper and safe installation your car dealer! According to legal regulations, the device must playback a DVD or video on the main screen only with the handbrake applied, Never connect the the cable permanently with the vehicle‘s ground. -
Page 9: Installation Example
4.) Remove the two lateral mounting brackets at the original radio and mount them at the same position at the ESX device. 4.) Entfernen Sie die beiden seitlichen Metallhalterungen am originalen Radio und bringen Sie diese dann an der gleichen Stelle am ESX Gerät an. -
Page 10: Einbaubeispiel
Kabelstecker am neuen ESX Gerät an (siehe S. 4-5). Stecken Sie ebenfalls die fahrzeugspezifischen Kabelstecker an. 8.) Then slide the new ESX device carefully into the radio bay and fix it with the four original screws. 8.) Dann schieben Sie das neue ESX Gerät vorsichtig in den Radioschacht... - Page 11 INSTALLATION EXAMPLE / Einbaubeispiel MITSUBISHI OUTLANDER 9.) Before you complete the installation, connect the plug of the airbag light at the radio panel and make a function check. Please note that it may take up to 15 minutes, until a GPS signal can be received outside. 9.) Klemmen Sie den Stecker der Airbaglampe wieder an die Radioblende und prüfen Sie vor dem Zusammenbau die Funktion des Geräts.
- Page 12 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxnavi.de - www.audiodesign.de ©2017 All Rights Reserved...
