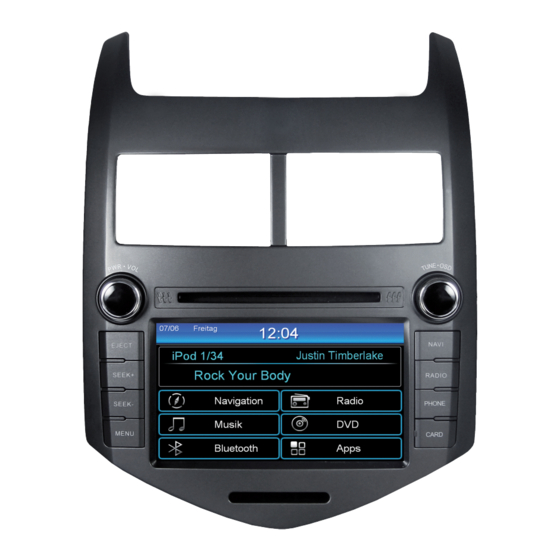

- Page 1 VN710 CV-AVEO...
- Page 2 INSTALLATION NOTES / Installationshinweise Important Notes prior to installation: This guide is an installation aid for a proper installation of the device. Please read the following instructions prior installation: 1.) Please treat all parts of the sound system and the components of your vehicle with caution. 2.) Follow under all circumstance the regulations of the vehicle manufacturer and do not make any modifications on the vehicle, which could interfere the driving safety.
-
Page 3: Table Of Contents
INDEX / Inhaltsverzeichnis Scope of delivery ..........................4 Lieferumfang ............................4 Connection Diagram ........................... 6 Anschlussdiagramm ..........................6 Installation notes ..........................7 Installationshinweise ..........................7 Installation example ........................... 9 Einbaubeispiel ............................9... -
Page 4: Scope Of Delivery
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE SLOT QUANTITY Artikel Abbildung Steckplatz Anzahl MAIN DEVICE – Hauptgerät STYLUS – Markierstift MICRO SD CARD 8GB INKL: NAVIGATION SOFTWARE – MicroSD Speicherkarte 8GB Navigationssoftware REMOTE CONTROL – Fernbedienung VIDEO INPUT CABLE SET Video-Eingang Kabelsatz REAR CAM INPUT Rückfahrkamera-Eingang... -
Page 5: Lieferumfang
SCOPE OF DELIVERY / Lieferumfang ITEM FIGURE SLOT QUANTITY Artikel Abbildung Steckplatz Anzahl USB CABLE SET B WITH 1 REGULAR AND 1 FACTORY CONNECTOR USB Kabelsatz B mit 1 regulären und einem fahrzeugspezifischen Anschluss IPOD / IPHONE CONNECTOR iPod / iPhone Anschluss BT-MICROPHONE BT-Mikrofon GPS ANTENNA... -
Page 6: Connection Diagram
CONNECTION DIAGRAM / Anschlussdiagramm BT-MICROPHONE BT-Mikrofon AUDIO OUT (DUAL ZONE) Audio-Ausgang (Dual Zone) AUDIO OUT (SUBWOOFER/CENTER) Audio-Ausgang (Subwoofer/Center) VIDEO INPUT CABLE SET Video-Eingang Kabelsatz FRONT CAM INPUT (optional) Frontkamera-Eingang (optional) QUADLOCK ADAPTOR Quadlock-Adapter AM/FM ANTENNA AM/FM Antenne WITHOUT FUNCTION Ohne Funktion FUSE Gerätesicherung HANDBRAKE CONNECTION... -
Page 7: Installation Notes
Vermeiden Sie das Verlegen des Kabels über die Lenksäule. In der Regel sollte das Kabel lang genug sein, um die A-Säule (Fahrerseite) über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhandenes Mik- rofon ist nicht kompatibel mit dem ESX Gerät. Bitte verwenden Sie das mit- gelieferte Mikrofon. -
Page 8: Installationshinweise
Depending on the type of vehicle the CAN-BUS sends the information of the handbrake signal to the ESX device. If this is not the case, the included cable handbrake connection (15) needs to be connected. The signal must be con- nected with ground while the handbrake is applied. -
Page 9: Installation Example
INSTALLATION EXAMPLE / Einbaubeispiel 1.) Remove at first the original radio. Note: The radio panel is only clipped-in on 4 points (2 x above and 2 x side center). It sits very tight inside the center console and you may need much strength to remove it. 1.) Entfernen Sie als erstes das originale Radio. -
Page 10: Einbaubeispiel
The air vents must be clipped-in by 8 plastic tabs (4 x above and 4 x below.) 8.) Entfernen Sie nun vorsichtig die Lüftungsdüsen am originalen Radiorahmen und bringen diese entsprechend am Rahmen des ESX Geräts an. Die Lüftungsdüsen werden an insgesamt 8 Plastiknasen... - Page 11 Hinweis: Beim Ausbau der Orginalblende könnten sich die Metallklammern auch in der Mittelkonsole stecken bleiben. 10.) Mount now the sheet metal stabilizer (18) to the ESX device on the back with the enclosed screws. 10.) Schrauben Sie nun das Stabilisierungsblech (18) an die Rückseite des ESX Geräts mit den beiliegenden Schrauben.
- Page 12 ESX Car Media Systems · Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.esxnavi.de - www.audiodesign.de ©2017 All Rights Reserved...
