Related Manuals for Manhattan Comfort BH 03
Summary of Contents for Manhattan Comfort BH 03

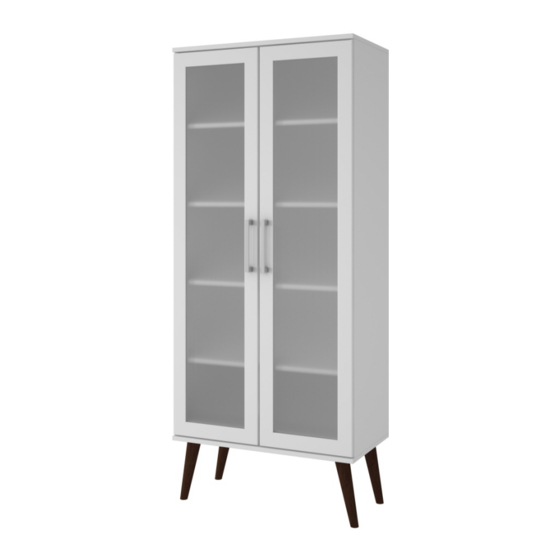

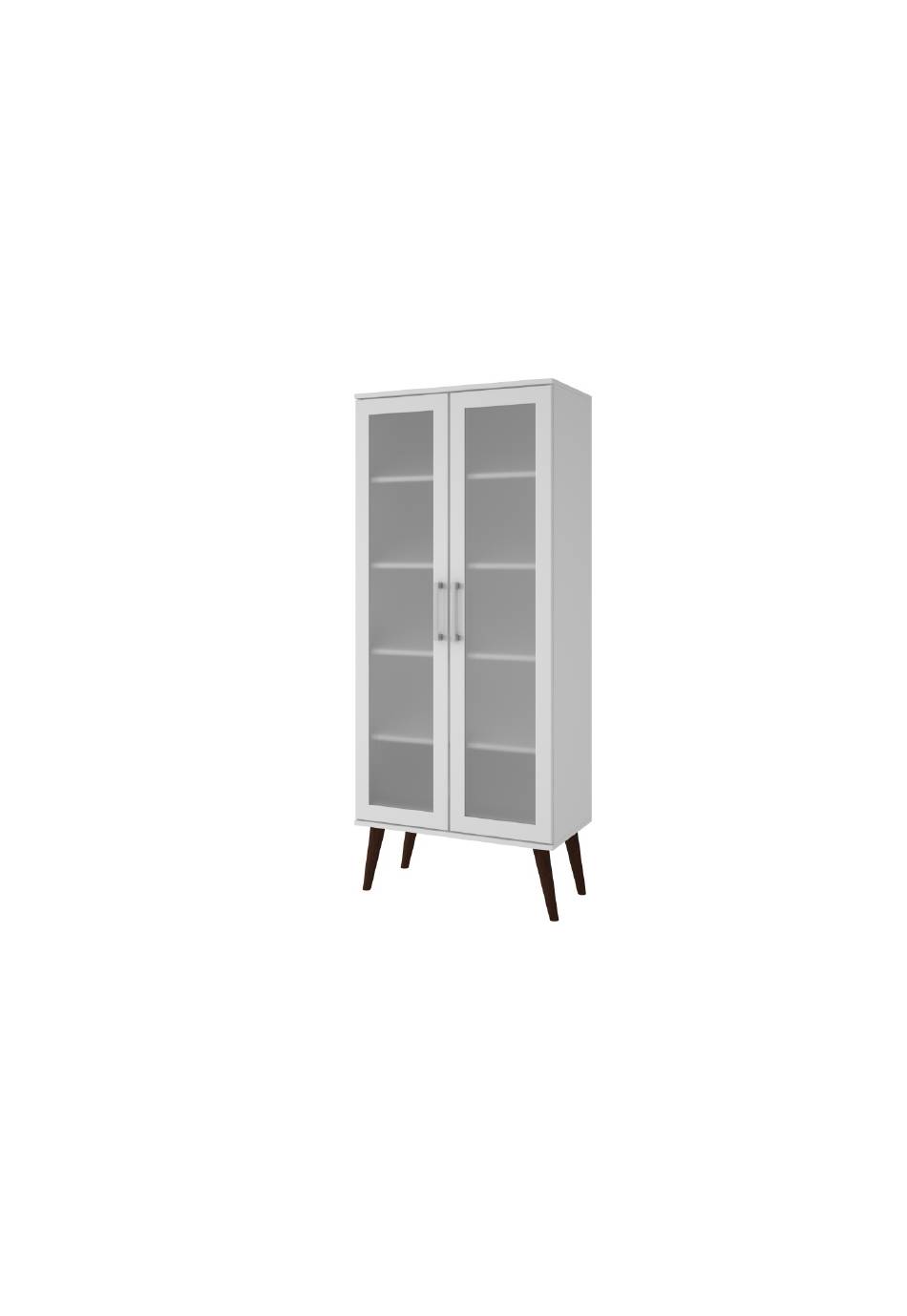

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BH 03 COD US: 69AMC129...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja V : 08/18...
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 675 A: 1600 P: 370 mm Dimensions: W: 26.57 H: 62.99 D: 14.57 inches Dimensiones: L: 675 A: 1600 P: 370 mm UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS USE ALCOHOL TO REMOVE PART NUMBERS UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS Para facilitar a montagem, utilize uma parafusadeira elétrica.
- Page 6 COD BR: BH 03 COD US: 69AMC129 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD BASE BASE BASE TAMPO TAPA LATERAL DIREITA RIGHT SIDE LATERAL DERECHA LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA PRATELEIRA SHELF REPISA PORTA DOOR PUERTA COSTA BACK REVÉS...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000745 x 4 EF 000117 x 4 EF 000033 x 24 TAPA FUROS x 16 STICKER x 16 TAPAS PLÁSTICAS x 16 GIZ x 01 EF 000132 x 16 EF 000168 X 70...
- Page 8 = 5 KG - 11LB PASSO 1 / STEP 1 / PASO 1 Insira a ferragem EF 000033 nas pré-furações das peças 03,04 e 05. Insert hardware EF 000033 at pre-drilled holes in pieces 03, 04 and 05. Añade el herraje EF 000033 en los huecos ya marcados en las piezas 03, 04 y 05.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Fixe a ferragem EF 000349 nas peças 03 e 04 usando a ferragem EF 000106. Attach hardware EF 000349 at pieces 03 and 04 using hardware EF 000106. Fije el herraje EF 000349 en las piezas 03 y 04 utilizando el herraje EF 000106. EF 000106 EF 000349 PASSO 3 / STEP 3 / PASO 3...
- Page 10 PASSO 5 / STEP 5 / PASO 5 Conecte as peças 03 e 04 às peças 05, utilizando a ferragem EF 000132. Connect pieces 03 and 01 to pieces 05, using hardware EF 000132. Junte las piezas 03 y 04 a las piezas 05, utilizando el herraje EF 000132. EF 000349 Por favor EF 000349...
- Page 11 PASSO 8 / STEP 8 / PASO 8 Conecte as partes montadas nos passos 6 e 7 utilizando a ferragem EF 000132. Connect the parts assembled in the steps 6 and 7 using hardware EF 000132. Junte las partes armadas en los pasos 6 y 7 utilizando el herraje EF 000132. EF 000349 Por favor EF 000349...
- Page 12 PASSO 11 / STEP 11/ PASO 11 Use os tapa furos para cobrir os parafusos aparentes. Use stickers to cover apparent screws. Utilice los tapa huecos para cubrir los tornillos aparentes. Tapa furos Sticker Tapas Plasticas PASSO 12 / STEP 12 / PASO 12 Use o giz para dar o acabamento final ao produto.
