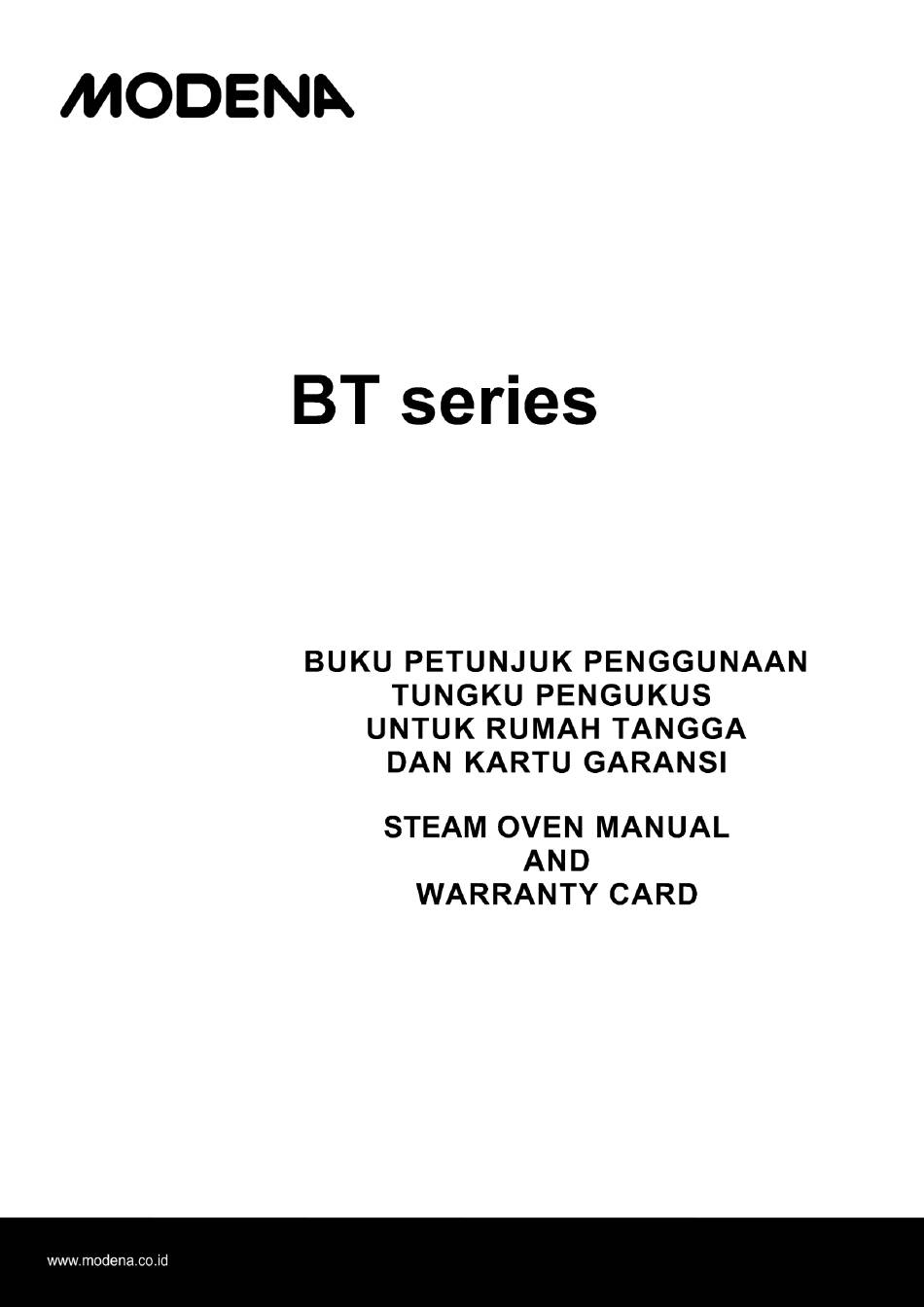

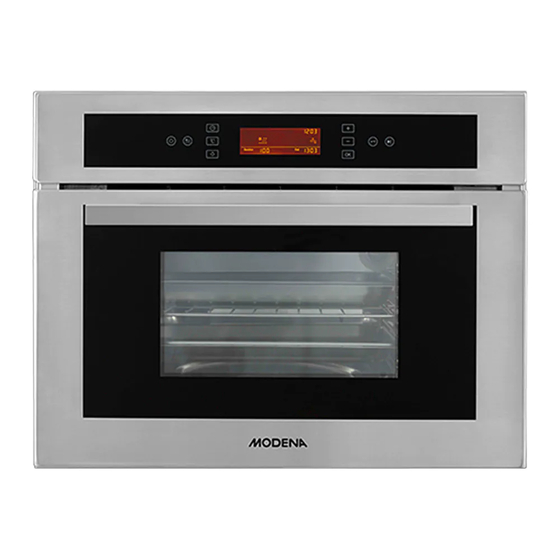

- Page 1 2017...
- Page 2 Buku ini s angat disarankan untuk mudah dijangkau oleh siapapun yang akan menggunakan oven. Tersedia pula fasilitas layanan customer care bagi pengguna MODENA yang setia dan juga informasi- www.modena.co.id. informasi penunjang lainnya di situs resmi Silakan menghubungi kont ak yang t ersedia bila ada hal-hal lain yang ingin ditany akan berkaitan dengan oven.
- Page 3 NOMOR : 20/DJ-ILMEA/MG/V/2000 728/ILMEA/IX/2003 DAFTAR ISI HLM. • Kata Pengantar • Bagian 1 : Langkah awal Sebelum Instalasi • Bagian 2 : Instalasi • Bagian 3 : Nama-nama bagian • Bagian 4 : Cara Penggunaan • Bagian 5 : Pemeliharaan •...
- Page 4 Sertakan buku petunjuk ini, jika unit dipindah tangank an. Bila Anda tidak mengerti mengenai prosedur pemasangan/instalasi tungku pengukus untuk rumah tangga (steam oven), sebaiknya Anda menghubungi MODENA Service Center untuk melakukan pemasangan/instalasi. Siapkan stop kontak listrik yang mudah terjangkau oleh kabel power oven Anda.
- Page 5 Lubang ventilasi BT 3435 : A : 560 mm B : 550 mm C : 450 mm Letakkan/masukkan steam oven ke dalam lubang kitchen set dengan memasang sekrup tipe A ke dalam ke-empat lubang yang ada pada steam oven. Sekrup dapat ditemukan pada bagian sisi dari rangka oven.
- Page 6 Pastikan bahwa sambungan listrik yang benar telah dibuat dan sepenuhnya kompatibel dengan perat uran keselamatan. Sebelum koneksi alat ke sumber listrik, pastikan bahwa: Unit diearthing/diarde dan menggunakan steker yang sesuai dengan peraturan yang berlaku. Stop kontak bisa menahan daya maksimum alat, yang dit unjukkan pada label data (lihat di bawah). Tegangan dalam rentang antara nilai-nilai yang tertera pada label data (lihat di bawah).
- Page 7 Panel kontrol Keterangan : Tombol On/Off Tombol Plus Tombol Program Tombol Minus Tombol Lampu Tombol OK Tombol Pengatur suhu Tombol pemanasan cepat Tombol Timer Tombol Start/Stop Layar Display Bagian 4 : Cara Penggunaan Petunjuk pengoperasian Mengatur Waktu (Jam) / Alarm / Waktu Memasak / Waktu memasak selesai Urut an cara/mode memasak akan tampak pada layar display seperti gambar berikut : 1).
- Page 8 Cont oh : Waktu sek arang 12:00, pengguna mengatur waktu memasak menjadi 0:30 (jam:menit), lalu tekan untuk mengat ur waktu selesai menjadi 12:40. Oven akan mulai memasak pada pukul 12:10, dan display menunjukkan waktu memasak selesai. Mengatur fungsi oven 1) Tekan t ombol untuk menyalakan oven.
- Page 9 Elemen pemanas bundar + Kipas 220ºC 50-225ºC Elemen pemanas atas 220ºC 50-225ºC Elemen pemanas atas + Kipas 220ºC 50-225ºC Mengukus 100ºC 40-100ºC Mengukus dan pemanas atas + kipas 120ºC 120-220ºC Mengukus dan pemanas bundar + kipas 120ºC 120-220ºC Mengukus untuk membersihkan kerak di pelat pemanas Pemanasan cepat Ketika memilih pemanas atas (grill) dan pengaturan suhu lebih dari 100 derajat dan fungsi pre-heat belum lengkap, Anda dapat menek an tombol untuk memulai mode pemanas cepat.
- Page 10 Membersihkan steam oven Bila Anda selesai menggunakan steam oven, biarkan pintu terbuka untuk beberapa saat supaya steam oven dapat lekas dingin. Bersihkan bagian rubber, stainlees steel atau bagian dalam steam oven idealnya dibersihkan setiap kali selesai digunakan. Bersihkan steam oven dalam keadaan hangat (tidak panas) supaya tetesan/tumpahan makanan pada permukaan steam oven dapat dengan mudah dibersihkan.
- Page 11 Ketika memindahkan dan memasang unit, selalu gunakan pegangan yang tersedia dibagian samping oven. Jangan meny entuh unit dengan kondisi kaki telanjang atau basah atau tangan dan kaki yang basah. Unit harus digunakan hanya oleh orang dewasa untuk menyiapkan hidangan sesuai dengan instruksi yang ada pada buku pet unjuk.
- Page 12 Dalam status “Child lock” Buka status ”child lock” Panel kont rol tidak beroperasi Panel operasi rusak Beritahu sentra servis MODENA Tambah tutup segel pada Lepaskan tutup segel Mengukus makan yang makanan tidak umum Tidak ada uap yang dihasilkan Beritahu sentra servis MODENA...
- Page 13 Lampiran 1 * Waktu memasak makanan yang umum direkomendasikan di oven steam Jenis Ma sakan Berat Waktu (menit) Ikan 650g Kepiting 500g Udang 500g 5 potong atau sekitar Kaki/paha ay am 650g Ayam sekitar 1100g Daging sapi 350g Daging babi 400g 450g Telor...
- Page 15 INSTRUCTION AND GUIDE TO USING STEAM OVEN Thank you for your trust and decision to buy MODENA product and make it a part of your modern family's needs and lifestyle. The stylish and advanced design in each product is an elegant combination for your daily household activities.
-
Page 16: Table Of Contents
CONTENTS PAGE. • Introduction • Part 1 : Pre-step Before Installation • Part 2 : Installation • Part 3 : Part names • Part 4 : How to use • Part 5 : Maintenance • Part 6 : Precaution action •... -
Page 17: Part 2 : Installation
Enclose this guide book, if the unit is hand over. If you do not understand about the procedure / installation of household stoves (steam oven), you should contact MODENA Service Center to perform the installation. Prepare electrical outlet that is easily accessible to your oven power cord. - Page 18 ventilation BT 3435 : A : 560 mm B : 550 mm C : 450 mm Put / insert oven into the kitchen set hole by installing a screw type A into the four holes in the steam oven. Screws can be found on the side of the oven frame. Connect the power cord plug to the wall outlet and the oven is ready to use.
-
Page 19: Part 3 : Part Names
The unit must be directly connected to t he electricity using omnipolar s witch with opening c ontact of at least 3 mm installed between the appliance and the electricity. The switch must be suitable for the load indicated on the label and must comply with the regula tion of electrical currents (eart hing wire must not be int errupted by the s witch). -
Page 20: Part 4 : How To Use
Control panel Remark : On/Off key Plus key Program key Minus key Lamp key OK key Temperature setting key Rapid Heat up key Timer key Start/Stop key Di splay screen Part 4 : How to Use Oven function setting. The sequenc e of cooking modes displayed in the screen as below: 1). - Page 21 Oven function setting 1). Press the key to switch on the oven. User can select the different cooking modes by continuously pressing the key 2). Temperature can be s et by press key then press to set then press to confirm after the cooking mode is selected.
-
Page 22: Part 5 : Maintenance
Steam + Grill element + Fan motor 120ºC 120-220ºC Steam + Circle heating element + Fan motor 120ºC 120-220ºC Steam heat plate descaling Rapid Heat up When you select a pure grill and the setting temperature exceeds 100 degrees and the pre – heat function is not yet complete, user can press the key to start the rapid heat -up mode. -
Page 23: Part 6 : Precaution Action
Disconnect the oven from the power supply, either by pulling the plug out or by switching off the power supply at the mains; Remove the protection glass (A) and replace the burnt out bulb with one of the same type (high-temperature lamp 300ºC) Replace the burnt out bulb with one of the same type Installed the cover protection A. - Page 24 Steam heating plate sensor Unplug the power on their own cooling or over-t emperature protection notify to the MODENA service cent er. The display shows the No tank in place Or tank s witch The tanks pushed into place or notify to the MODE NA servic e center.
-
Page 25: Part 8 : Specification
Part 8 : Specification MODEL BT 3435 Oven type Steam oven + grill Cooking program Color Black + stainless Oven capacity (liter) Grill Electric Oven Electric Door glass 3 layers Oven Light Thermostat Timer Oven tray Dripping pan 220 – 240 V / 50 Hz Voltage Lower heater 1740 W...
