Interlogix TruPortal TP-ADD-2D Series Quick Reference page 37

Chamada Descrição
1 Cabo do leitor
(22 AWG,
blindado, 3
pares)
2 Contato da
porta/fiação do
sensor
(22 AWG, 1
par)
3 Pedido de
Eaída (RTE)
4 Fiação do
botão RTE
(22 AWG, 1
par)
5 Trava de porta
6 Fiação do da
trava de porta
(18 AWG, 1
par)

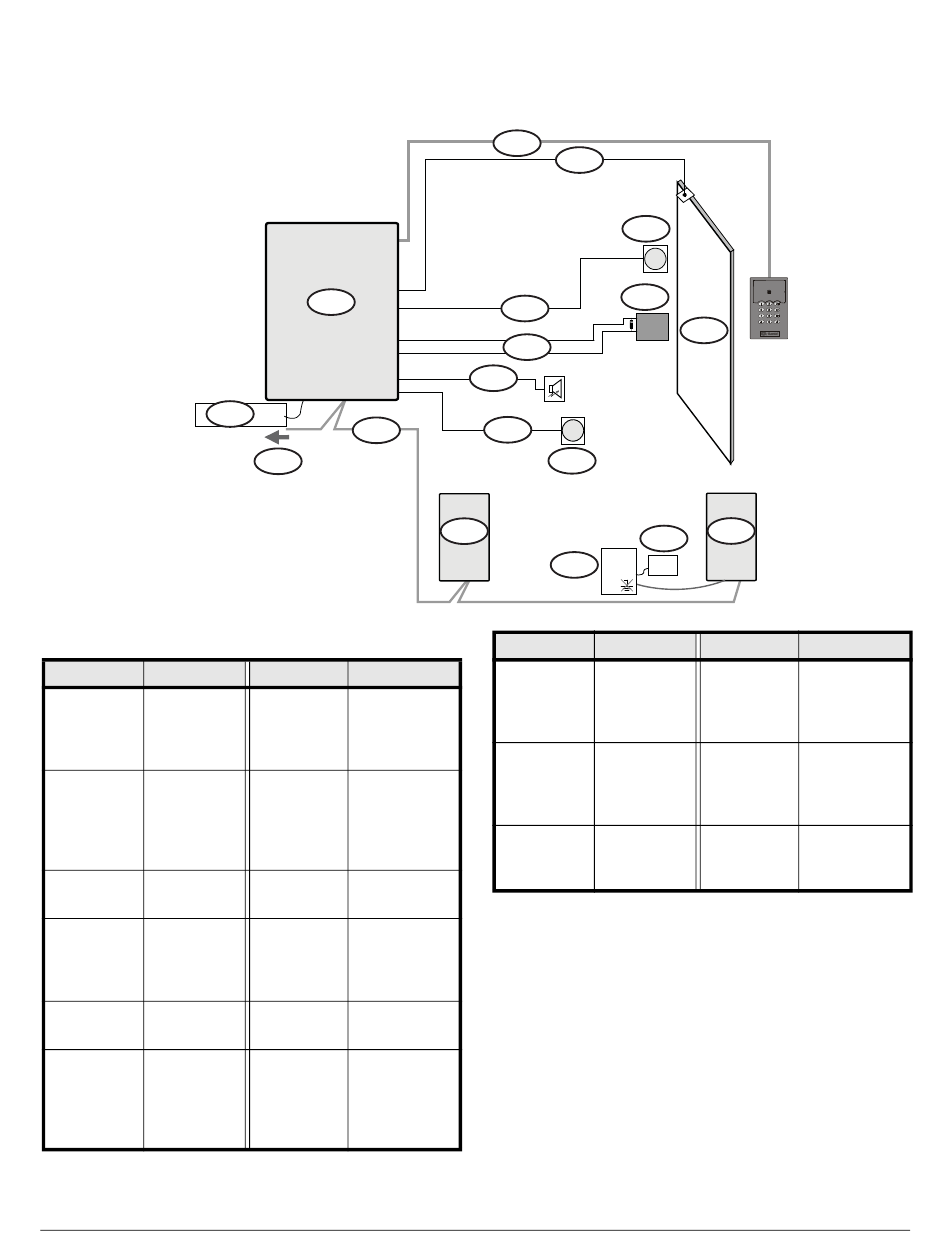

Referência Rápida da Interface de Duas Portas do TruPortal
Figura 2: Componentes e especificações de cabo
18
17
15
16
Chamada Descrição
10 Porta 1 ou 2
(com fechador
de porta)
11 Módulo final
12 Transformador
13 Fonte de
alimentação
14 Módulo
seguinte
15 Barramento de
módulo
(24 AWG, 4 fios
blindados, 120
ohms)
1
2
4
*
6
7
8
9
14
13
Chamada Descrição
7 Fiação de relé
AUX
(22 AWG, 1
par)
8 Fiação da
entrada AUX
(22 AWG, 1
par)
9 Entrada AUX
37
3
5
10
11
12
Chamada Descrição
16 Para o painel,
ou módulo
anterior
17 Potência de
entrada 12 VDC
18 Módulo de
interface de
duas portas
P/N 460802991B 26JAN12 pt-BR
