Interlogix TruPortal TP-ADD-2D Series Quick Reference page 25

Toelichting Omschrijving
1 Lezer
2 (+) 5/12 VDC
3 Groene LED
4 Rode LED
5 R1 Data 1
6 R1 Data 0
7 (-) 0V
Signaalaarding
8 R2 Data 1
Voor de tweede lezer van elke deur, worden de lezerverbindingen gedeeld
(behalve voor de Data 0 en Data 1 die voor elke lezer afzonder zijn).
Jumpers
Lezervermogen voor Deur 1 [J1] en Deur 2 [J2]:
• 5V = 12V gereduceerd tot 5V bij deur
• 12V = 12V door de lezer gevoerd
Status-LED's
• LED 1: dit is de Processor OK-LED. Langzaam knipperen is een
normale actie.
• LED 2: dit is de SNAPP OK-LED. Als het serienummer van de
module wordt geconfigureerd en er met het hoofdpaneel wordt
gecommuniceerd, brandt de LED. Als het serienummer van de module
niet is geprogrammeerd of niet communiceert, is de LED uit.
• LED 3: dit is de Voeding FOUT-LED. Als er onvoldoende spanning of
stroom is, zal deze LED knipperen. Als de spanning normaal is, gaat
de LED uit.
Magnetische sloten en andere "Storingsveilige"
deursloten
De standaardbekabeling van het deurslot is voor "Storingsveilig" (voeding =
ontgrendeld). Voor magnetische sloten en andere "Storingsveilige"
deursloten (voeding = vergrendeld), verplaatst u voor de specifieke
ontgrendelingsrelais, de NO-draad naar het NC-klem.
Note: Het systeem wordt niet in de storingsbeveiligde modus
geïnstalleerd, tenzij dit door de lokale autoriteit van het
rechtsgebied wordt toegestaan en het zal niet met de werking van
de paniekhardware interfereren. (Niet door UL geëvalueerd.)
Beknopte naslagbrochure dubbele TruPortal-deurinterfacemodule 25
Toelichting Omschrijving
9 R2 Data 0
10 Rood (1)
11 Bruin (4)
12 Oranje (5)
13 Wit (3)
14 Groen (2)
15 Zwart (6)
1 NC
2 Com
X 3 NO

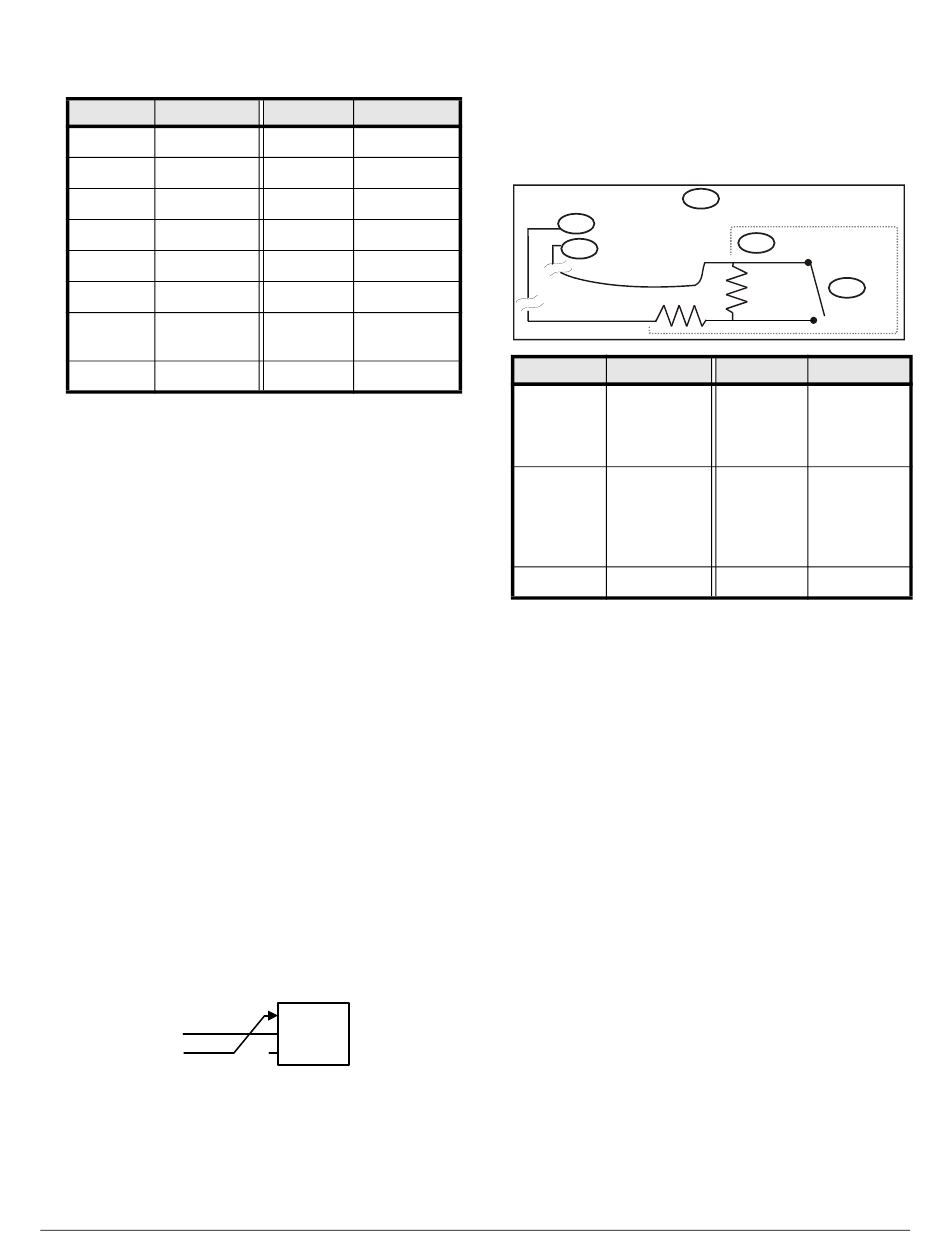

Details deurcontact en verzoeken tot vertrek
2
3
1 kΩ
Toelichting Omschrijving
1 Typisch
contactcircuit
voor deuren
(dubbele EOL)
2 Ingang
deurcontact
3 COM/gedeeld
Eindstappen
1. Zorg dat de spanningsjumpers van de lezer met uw specifieke lezers
overeenkomen.
2. Schakel de voeding naar de eenheid in en luister naar het klikken van
het relais. Controleer de LED-indicatoren op juiste werking van de
kaart.
3. Wanneer voltooid, dient u te controleren of alle draden vrij zijn en vast
zitten aan het paneel van de behuizing voordat u dit sluit.
1
4
5
1 kΩ
Toelichting Omschrijving
4 Dicht bij het
deurcontact
weerstanden
installeren
5 Deurcontact
(moet met de
deurstatus
overeenkomen
/volgen)
P/N 460802991B 26JAN12 nl-NL
